超小型光電傳感器
EX-20系列
特點：超小型，仍可用 M3螺絲安裝
規格
| 種 類 |
透過型 |
回歸反射型 |
擴散反射型 |
限定反射型 |
窄視角反射型 |
| 正面檢測 |
側面檢測 |
側面檢測 |
側面檢測 |
正面檢測 |
側面檢測 |
側面檢測 |
| 型號(注1) |
入光時ON |
EX-21A(-PN) |
EX-23(-PN)
(注2) |
EX-29A(-PN) |
EX-22A(-PN) |
EX-24A(-PN) |
EX-26A(-PN) |
EX-28A(-PN) |
遮光時ON
(非入光時ON) |
EX-21B(-PN) |
EX-29B(-PN) |
EX-22B(-PN) |
EX-24B(-PN) |
EX-26B(-PN) |
EX-28B(-PN) |
| 檢測距離 |
1m |
2m |
30～200mm
(注3) |
5～160mm
(注4)
使用白色無光澤紙
(200×200mm) |
2～25mm
(中心：10mm)
使用白色無光澤紙
(50×50mm) |
6～14mm
(中心：10mm)
使用50×50mm白色無光澤紙，
設定距離為10mm時,光點直徑為φ 1mm |
45～115mm
使用100×100mm白色無光澤紙，設定距離為80mm時,光點直徑為φ 5mm |
| 檢測物體 |
最小檢測物體
φ 2.6mm不透明體 (投光器受光器之間設定距離:1m) |
最小檢測物體
φ 3mm不透明體( 投光器受光器之間設定距離:2m) |
φ 15mm以上的不透明體或半透明體(注3) |
不透明體、半透明體或透明體 |
最小檢測物體φ 0.1mm銅線(設定距離：10mm) |
最小檢測物體
φ 0.1mm銅線
(設定距離：
10mm) |
不透明體、半透明體或透明體(在設定距離為80mm時最小檢測物體銅線φ 1mm) |
| 應差 |
－ |
工作距離的15%以下 |
重復精度
(垂直于檢測軸) |
0.05mm以下 |
0.5mm以下 |
0.3mm以下 |
0.1mm以下
(設定距離:10mm) |
0.05mm以下
(設定距離:10mm) |
0.3mm以下 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
| 消耗電流 |
投光器：10mA以下，受光器：15mA以下 |
20mA以下 |
| 輸出 |
NPN 開路集電極晶體管
NP·最大流入電流：50mA
NP·外加電壓：30V DC以下(輸出和0V之間)
NP·剩余電壓： 1V以下(流入電流為50mA時)
0.4V以下(流入電流為16mA時) |
PNP 開路集電極晶體管
PN·最大源電流：50mA
PN·外加電壓：30V DC以下(輸出和＋V之間)
PN·剩余電壓： 1V以下(源電流為50mA時)
0.4V以下(源電流為16mA時) | |
| 短路保護 |
裝備 |
| 反應時間 |
0.5ms以下 |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮起(透過型：位于受光器上) |
| 穩定指示燈 |
綠色LED(在穩定受光條件或穩定遮光條件下亮起)，位于受光器上 |
綠色LED(在穩定受光條件或穩定非入光條件下亮起) |
| 靈敏度調節器 |
－ |
持續可變調節器，位于投光器上 |
持續可變調節器 |
－ |
持續可變調節器 |
| 工作模式開關 |
－ |
位于受光器上 |
－ |
環
境
性
能 |
保護構造 |
IP67(IEC) |
| 周圍溫度 |
－25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度3,000 x |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
頻率：10～500Hz，雙振幅：3mm(最大20G)，X,Y和Z各方向2小時 |
| 耐沖擊 |
加速度500m/s2(約50G)，X, Y和Z各方向3次 |
| 投光二極體 |
紅色LED(調制式) |
| 投光波峰波長 |
640μm |
650μm |
680μm |
680μm |
680μm |
650μm |
650μm |
| 材質 |
外殼：聚乙烯對苯二甲酸鹽，透鏡：聚芳酯 |
| 電纜 |
0.1mm2 3芯橡皮電纜(透過型傳感器：2芯)，長2m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至50m(透過型：投光器和受光器各1根) |
| 重量 |
投光器：約20g，受光器 20g |
約20g |
| 附件 |
－ |
調整螺絲刀：1個 |
RF-200(反射鏡)：1個
調整螺絲刀：1個 |
調整螺絲刀：1個 |
－ |
調整螺絲刀：1個 |
注：1) 帶后綴“-PN”的型號為PNP輸出型。
2) 入光ON或遮光ON可由工作模式開關(位于受光器上)來選擇。
3) 回歸反射型傳感器的檢測距離和檢測物體是對反射鏡RF-200的值。另外，檢測距離是反射鏡可放置的范圍。傳感器能在30mm以下檢測物體。但如將反射鏡安裝在100mm以下，檢測物體應為不透明體。
4) 如果在50mm以下的檢測距離使用本產品，靈敏度調節范圍將會變得十分狹窄。
I/O電路圖和線路圖

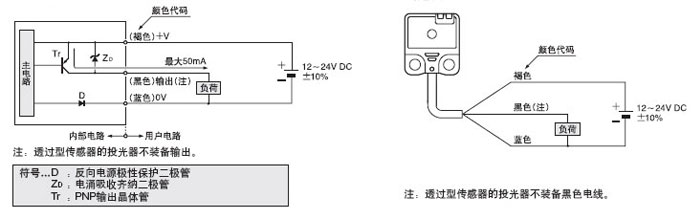

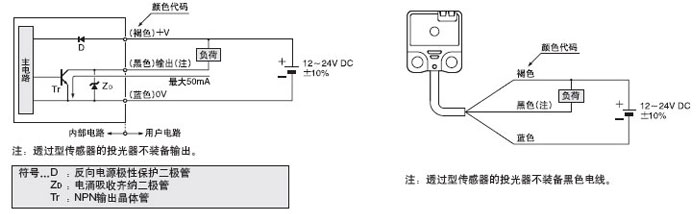

NPN輸出型
PNP輸出型
檢測特性圖(典型)
EX-21□ EX-23□ EX-29□ EX-22□
EX-21□ 透過型
EX-23□ 透過型
EX-29□ 回歸反射型
EX-22□ 擴散反射型
|
|
|
 |
 |
| 當檢測物體的尺寸小于標準尺寸(白色無光澤紙200×200mm)時，檢測距離如左圖所示縮短。 |
EX-24□ 限定反射型
|
|
| ·水平(左和右)方向 |
·垂直(上和下)方向 |
 |
 |
|
|
|
| 在下圖中，檢測區域由斜線表示。然而，由于產品存在細微差別，靈敏度設定必須有足夠的余量。 |
圖中的柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。另外，如果檢測物體的背景處有一反射物（如傳送帶等)，這將影響檢測。因此，請將它放在如左轄所示的檢測距離兩倍以上的位置。 |
上圖所示的亮度可能與實物情況有細微差異。 |
 |
EX-26□ 限定反射型
|
|
| ·水平(左和右)方向 |
·垂直(上和下)方向 |
 |
 |
|
|
|
| 在左圖中，檢測區域由斜線表示。然而，由于產品存在細微差別，靈敏度設定必須有足夠的余量。(圖為最大靈敏度設定。) |
圖中的柱形表示不同材質的檢測距離。但是，根據產品不同檢測距離會略有變化。另外，如果檢測物體的背景處有一反射物（如傳送帶等)，這將影響檢測。因此，請將它放在如左圖所示的檢測距離兩倍以上的位置。(圖為最大靈敏度設定。) |
上圖所示的亮度可能與實物情況有細微差異。 |
 |
EX-28□ 窄視角反射型
|
|
|
 |
 |
| 當檢測物體的尺寸小于標準尺寸(白色無光澤紙100×100mm)時，檢測距離如左圖所示縮短。 |
使用指南
該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
安裝

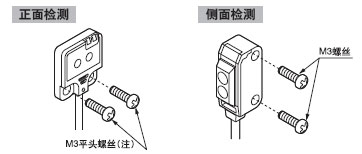

用M3螺絲安裝。緊固扭矩應在0.5N·m以內。
 |
注：安裝正面檢測型傳感器時，使用不帶墊圈的M3平頭螺絲。
從背部安裝正面檢測型傳感器時，用螺絲固定安裝墊片(MS-EX20-FS)。 |
將安裝墊片固定在傳感器上。
 |
將安裝墊片的安裝孔與傳感器對齊，用M3螺絲
安裝。緊固扭矩應在0.5N·m以內。
 |
靈敏度調節(僅限于側面檢測型)
| 步驟 |
靈敏度調節器 |
說明 |
| ① |
 |
將靈敏度調節器完全逆時針旋轉至最小靈敏度位置(·標記)。 |
| ② |
 |
在受光狀態下，緩慢順時針旋轉靈敏度調節器，找到傳感器進入入光工作狀態的A點。 |
| ③ |
 |
在遮光(非入光)狀態下，繼續按順時針旋轉靈敏度調節器直到傳感器進入“入光”工作狀態，然后轉回至傳感器回到“遮光(非入光)”工作狀態的B點。
(如果靈敏度調節器完全順時針旋轉，傳感器仍未進入“入光”工作狀態，此時位置即為B點。) |
| ④ |
 |
A、B點中間位置為最佳檢測位置。 |
注：
1) 使用調整螺絲刀慢慢旋轉調節器。用力過大將損壞調節器。
2) 在50mm以內的設定距離使用EX-22□時，靈敏度調節范圍將變得十分狹窄。
工作模式開關(僅限于EX-23□)
| 開關位置 |
說明 |
 |
當工作模式開關(位于受光器上)完全順時針旋轉(L側)時，得到入光時ON模式。 |
 |
當工作模式開關(位于受光器上)完全逆時針旋轉(D側)時，得到入光時ON模式。 |
注：工作模式開關應完全旋轉直至停止。
穩定指示燈
· 根據工作水平，當入光量有足夠余量時，穩定指示燈(綠色)將亮起。
如果入光量恰能使穩定指示燈亮起，不在受光過程中也能進行穩定檢測。由于周圍溫度和電源電壓的變化，光線干擾操作將受影響。 |
 |
有光澤物體檢測[EX-29□(-PN)]
· 檢測有光澤物體時請注意以下幾點。

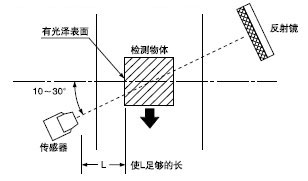

① 如圖示，使L足夠的長。
② 與檢測物體成10～30度角安裝。 |
 |
接線
·請確認在電源關閉狀態下進行接線。
·請確認電源電壓在額定范圍內變化。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。
· 如果在本產品附近使用產生噪音的設備(開關調節器，轉換發動機等)，請將設備機架的接地端子(F.G.)接地。
· 請避免與高壓線和動力線并行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
· 請勿與高壓線或電源線一起或在同一管線內運行線路。這可能由于感應引起, , , , roduct_title>EX-23□ 傳感器
|
 |
 |
EX-29□ EX-22□ EX-26□ EX-28□ 傳感器 |
EX-24□ 傳感器 |
 |
 |
RF-200 反射鏡(回歸反射型傳感器附件) |
RF-210 反射鏡(另售) |
 |
 |
RF-11 反光帶(另售) |
RF-12 反光帶(另售) |
 |
 |
MS-RF21-1 用于RF-210的反射鏡安裝支架(另售) |
 |
 |
MS-EX20-1 傳感器安裝支架(另售) |
 |
 |
MS-EX20-2 傳感器安裝支架(另售) |
 |
 |
MS-EX20-3 傳感器安裝支架(另售) |
 |
 |
MS-EX20-4 傳感器安裝支架(另售) |
 |
 |
MS-EX20-5 通用傳感器安裝架(另售) |
 |

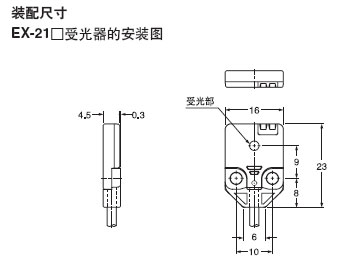

MS-EX20-FS 安裝墊片(另售) |
 |
 |
, 失靈。
其他
·電源接通后的短時間(50ms)內，請勿使用。
·請勿在有過度水蒸氣、灰塵等的地方使用本傳感器。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。
· 如果傳感器貼近安裝并且周圍溫度接近最大額定值，請?zhí)峁┏浞稚岷屯L(fēng)設施。
· 如果背景中有一個反射型物體，EX-28A(-PN)和EX-28B(-PN)的檢測可能受到影響。設定傳感器時，確保反射型物體不會產生影響。
一旦反射型物體影響檢測，采取措施如移走反射型物體或?qū)⑵渫砍珊谏取?/TD> |
尺寸(單位：mm)

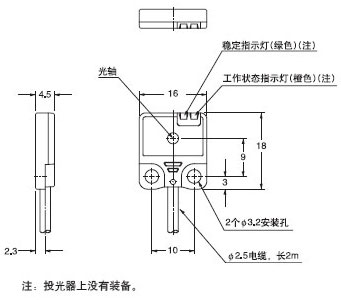

E, X-21□ 傳感器 |
EX-23□ 傳感器 |
|
|

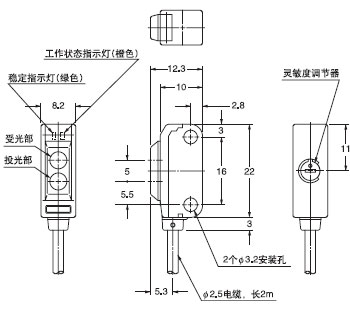

EX-29□ EX-22□ EX-26□ EX-28□ 傳感器 |

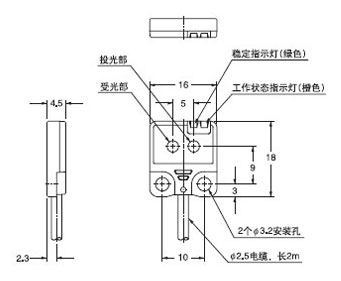

EX-24□ 傳感器 |
|
|
RF-200 反射鏡(回歸反射型傳感器附件) |

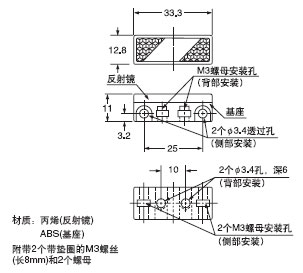

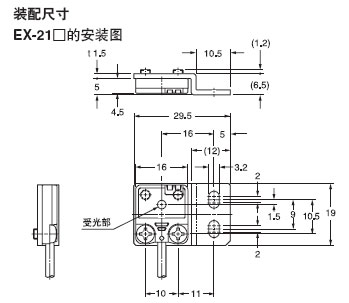

RF-210 反射鏡(另售) |
|
|
RF-11 反光帶(另售) |

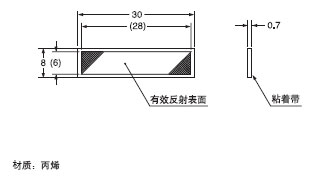

RF-12 反光帶(另售) |
|
|

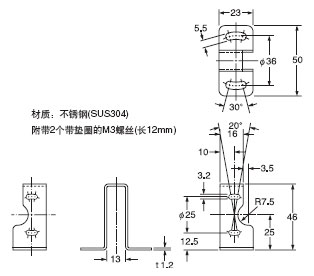

MS-RF21-1 用于RF-210的反射鏡安裝支架(另售) |
|
|
MS-EX20-1 傳感器安裝支架(另售) |
|
|

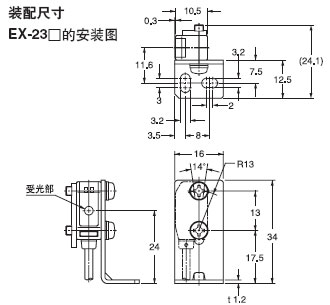

MS-EX20-2 傳感器安裝支架(另售) |
|
|

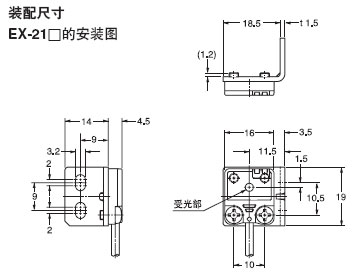

MS-EX20-3 傳感器安裝支架(另售) |
|
|

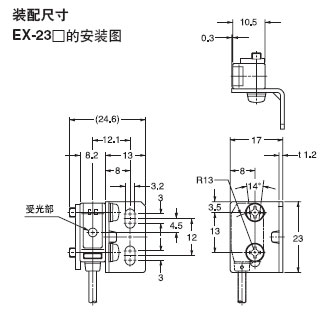

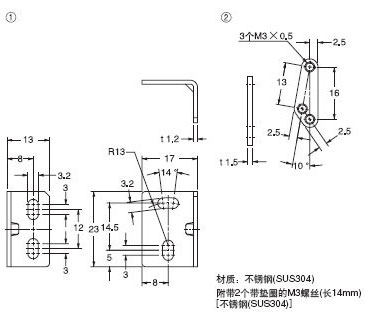

MS-EX20-4 傳感器安裝支架(另售) |
|
|

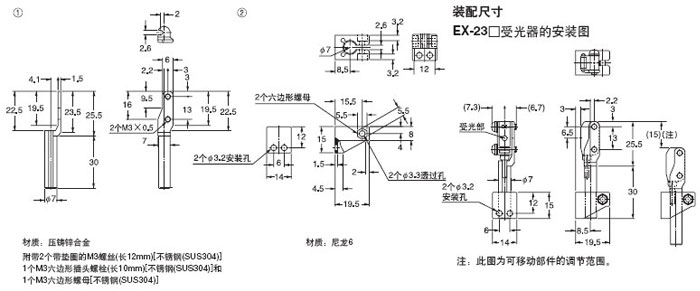

MS-EX20-5 通用傳感器安裝架(另售) |
|
MS-EX20-FS 安裝墊片(另售) |
|
|
