產品名稱：
|

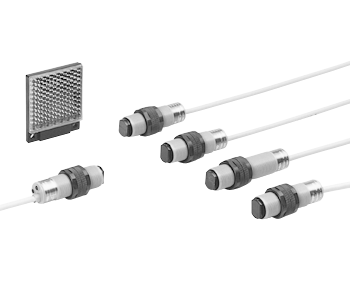

神視CY系列圓柱形光電傳感器
|
|
型 號：
|
CY系列
|
|
價 格：
|
|
|
品 牌：
|
|
|
|
|
圓柱形光電傳感器
CY系列
特點：圓柱形M18螺紋簡易安裝
產品特點：
M18螺紋 |
更換容易 |
傳感器的外殼刻有M18螺紋，安裝方便。
 |
備有帶連接器的中繼連接器型傳感器(CY-□-J)，更換容易。
 |
長距離檢測 |
產品種類繁多 |
透過型
回歸反射型
擴散反射型
 |
電源電壓
① AC電源型(24～240V AC)
② DC電源型(10～30V DC)
輸出
① NPN開路集電極晶體管
② PNP開路集電極晶體管
③ 交流無接點(閘流)輸出
連接
① 電纜型
② 中繼連接器型
共備有32款型號。
|
耐環境性能 |
便于選擇 |
其保護構造達到IP67(IEC)，可用軟管淋澆。此外，它還有很強的抗振性，因為它裝滿了樹脂。連接器的保護構造也達到了IP67。
注： 但是，請注意如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。 |
側視界附件(僅適用于透過型傳感器)
通過側視界附件，光軸可彎曲一個合適的角度。
狹縫透光罩 (僅適用于透射型傳感器)
它便于檢測小型物體或能增 強檢測精度。
 |
用途
訂購指南
| 種 類 |
形 狀 |
檢測距離 |
型 號 |
電源電壓 |
輸 出 |
輸出工作 |
D
C
電
源
型 |
透過型 |
 |
12m |
CY-21 |
10～30V DC |
NPN開路集電極晶體管 |
可通過控制輸入選擇入光時ON或非入光時ON |
| CY-21-PN |
PNP開路集電極晶體管 |
回
歸
反
射
型 |
|
 |
3m(注) |
CY-27 |
NPN開路集電極晶體管 |
| CY-27-PN |
PNP開路集電極晶體管
|
帶偏極
濾光器 |
1.5m(注) |
CY-29 |
NPN開路集電極晶體管 |
| CY-29-PN |
PNP開路集電極晶體管 |
| 擴散反射型 |
 |
120mm |
CY-22 |
NPN開路集電極晶體管 |
| CY-22-PN |
PNP開路集電極晶體管 |
A
C
電
源
型 |
透過型 |
 |
12m |
CY-11A |
24～240V AC ＋10 / －15% |
交流無接點(閘流)輸出 |
入光時-ON |
| CY-11B |
遮光時-ON |
回
歸
反
射
型 |
|
 |
3m(注) |
CY-17A |
入光時-ON |
| CY-17B |
遮光時-ON |
帶偏極
濾光器 |
1.5m(注) |
CY-19A |
入光時-ON |
| CY-19B |
遮光時-ON |
| 擴散反射型 |
 |
120mm |
CY-12A |
入光時-ON |
| CY-12B |
非入光時-ON | 注：回歸反射型傳感器不附帶反射鏡。請另行選購合適的反射鏡和反光帶。
注：回歸反射型的檢測距離是對反射鏡RF-230(另售)的值。
中繼連接器型備有中繼連接器型。
| 種 類 |
標準型 |
中繼連接器型(注) |
DC
電
源
型 |
NPN輸出型 |
透過型
|
CY-21 |
CY-21-J |
| 回歸反射型 |
CY-27 |
CY-27-J |
| 帶偏極濾光器 |
CY-29 |
CY-29-J |
| 擴散反射型 |
CY-22 |
CY-22-J |
P N P
輸
出
型 |
透過型 |
CY-21-PN |
CY-21-PN-J |
| 回歸反射型 |
CY-27-PN |
CY-27-PN-J |
| 擴散反射型 |
CY-29-PN |
CY-29-PN-J |
| 帶偏極濾光器 |
CY-22-PN |
CY-22-PN-J |
AC
電
源
型 |
入
光
時
ON
型 |
透過型 |
CY-11A |
CY-11A-J |
| 回歸反射型 |
CY-17A |
CY-17A-J |
| 擴散反射型 |
CY-19A |
CY-19A-J |
| 帶偏極濾光器 |
CY-12A |
CY-12A-J |
非
入
光
時
ON
型 |
透過型 |
CY-11B |
CY-11B-J |
| 回歸反射型 |
CY-17B |
CY-17B-J |
| 擴散反射型 |
CY-19B |
CY-19B-J |
| 帶偏極濾光 |
CY-12B |
CY-12B-J | 注：請另行訂購合適的匹配電纜。
| 種 類 |
型 號 |
說 明 |
| 用于DC電源型 (注1) |
CN-22-C2 |
長度：2m |
適用于透過型傳感器的投光器
(2芯)(注2) |
| CN-22-C5 |
長度：5m |
| CN-24-C2 |
長度：2m |
適用于透過型傳感器的受光器、回歸反射型、擴散反射型(4芯)(注2) |
| CN-24-C5 |
長度：5m |
| 用于AC電源型 (注1) |
CN-32-C2 |
長度：2m |
適用于透過型傳感器的投光器(2芯) |
| CN-32-C5 |
長度：5m |
| CN-33-C2 |
長度：2m |
適用于透過型傳感器的受光器、回歸反射型、擴散反射型(3芯) |
| CN-33-C5 |
長度：5m |
注：
1) DC電源型的匹配電纜和AC電源型的匹配電纜的連接器構造不同，因此不可以互換。
2) 請使用4芯CN-24-C□的投光停止輸入。
配件(另售)
| 品名 |
型號 |
說明 |
| 狹縫透光罩僅用于透過型傳感器 |
OS-CYS |
狹縫尺寸
11.6×0.5mm
狹縫尺寸
11.6×1.5mm
狹縫尺寸
11.6×3mm |
| 安裝于投光器上 |
·檢測距離：3m
·最小檢測物體：φ8mm | |
| 安裝于受光器上 |
·檢測距離：2.5m
·最小檢測物體：φ8mm | |
| 雙側安裝 |
·檢測距離：0.8m
·最小檢測物體：φ 10×0.7mm | |
| |
| 雙側安裝 |
·檢測距離：5m
·最小檢測物體：φ8mm | |
| 雙側安裝 |
·檢測距離：4.5m
·最小檢測物體：φ8mm | |
| 安裝于受光器上 |
·檢測距離：2m
·最小檢測物體：φ 10×2mm | |
| |
| 安裝于受光器上 |
·檢測距離：7.5m
·最小檢測物體：φ8mm | |
| 安裝于投光器上 |
·檢測距離：7m
·最小檢測物體：φ8mm | |
| 安裝于投光器上 |
·檢測距離：4.5m
·最小檢測物體：φ 10×3mm | |
| 側視界附件僅用于透過型傳感器 |
CY-SV1 |
通過附件光軸可彎曲一個合適的角度。·檢測距離(雙側安裝)：8m |
| 反射鏡僅用于回歸反射型傳感器 |
RF-230 |
·檢測距離：3m[CY-27□,CY-17□], 1.5m[CY-29□,CY-19□] |
| RF-220 |
·檢測距離：2m[CY-27□,CY-17□], 1.2m[CY-29□,CY-19□] |
| RF-210 |
·檢測距離：1m[CY-27□,CY-17□], 0.7m[CY-29□,CY-19□] |
| 反射鏡安裝支架 |
MS-RF21-1 |
用于RF-210的保護性安裝支架防止反射鏡受損害，保持對齊。 |
| MS-RF22 |
用于RF-220 |
| MS-RF23 |
用于RF-230 |
| 反光帶僅用于回歸反射型傳感器 |
RF-12 |
·檢測距離：0.7m[CY-27□,CY-17□], 0.4m[CY-29□,CY-19□] |
| RF-11 |
·檢測距離：0.5m[CY-27□,CY-17□] |
| 狹縫透光罩 |
側視界附件 |
反光帶 |
反射鏡 |
| OS-CYS |
CY-SV1 |
RF-12 |
RF-11 |
RF-230 |
 |
 |
 |
 |
 |
| 反射鏡 |
反射鏡安裝支架 |
| RF-220 |
RF-210 |
MS-RF23 |
MS-RF22 |
MS-RF21-1 |
 |
 |
 |
 |
 | 技術信息：
規格
DC電源型
| 種 類 |
透過型 |
回歸反射型 |
擴散反射型 |
| |
帶偏極濾光器 |
| 型號 |
NPN輸出型 |
CY-21 |
CY-27 |
CY-29 |
CY-22 |
| PNP輸出型 |
CY-21-PN |
CY-27-PN |
CY-29-PN |
CY-22-PN |
| 檢測距離 |
12m |
3m(注1) |
1.5m(注1) |
120mm(注2) |
| 檢測物體 |
φ8mm以上不透明體 |
φ 50mm以上不透明體或半透明體(注1) |
φ 50mm以上不透明體、半透明體或有光澤物體(注1) |
不透明體、半透明體或透明體 |
| 應差 |
———— |
工作距離的15%以下 |
重復精度
(垂直于檢測軸) |
0.1mm以下 |
0.3mm以下 |
| 電源電壓 |
10～30V DC 脈動P-P10%以下 |
| 消耗電流 |
投光器：20mA以下
受光器：25mA以下 |
25mA以下 |
| 輸出 |
NPN開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1.5V以下(流入電流為100mA時) |
PNP開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下(輸出和＋V之間)
·剩余電壓：1.5V以下(源電流為100mA時) | |
| 輸出工作 |
可通過控制輸入選擇入光時ON或非入光時ON |
| 短路保護 |
裝備 |
| 反應時間 |
2ms以下 |
| 投光停止功能 |
裝 備 |
———— |
| 工作狀態指示燈 |
紅色LED(輸出為ON時亮起) |
| 投光指示燈 |
紅色LED(在光軸投光時亮起) |
———— |
| 環境性能 |
保護構造 |
IP67(IEC) |
| 周圍溫度 |
－25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度3,000 x |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
頻率：10～500Hz，雙振幅：1.5mm(最大10G),X,Y和Z各方向2小時 |
| 耐沖擊 |
加速度：500m/s2(約50G)，X,Y和Z各方向3次 |
| 投光二極體 |
紅外線LED(調制式) |
紅色LED(調制式) |
紅外線LED(調制式) |
| 投光波峰波長 |
950μm |
660μm |
950μm |
| 材質 |
外殼：PBT，透鏡：聚碳酸酯 |
外殼：PBT，前罩：丙烯 |
| 電纜 |
0.34mm2 4芯(透過型投光器：3芯) 橡皮電纜，長2m |
| 電纜延長 |
0.34mm2以上的電纜全長可延長至100m(透過型：投光器和受光器各1根) |
| 重量 |
投光器：約90g
受光器：約100g |
約100g |
| 附件 |
螺母：4個 |
螺母：2個 | 注：回歸反射型傳感器不附帶反射鏡。請另行選購合適的反射鏡或反光帶。
注：
1) 回歸反射型傳感器的檢測距離與檢測物體是對反射鏡RF-230(另售)的值。
2) 擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)作為檢測物體時測得的。
AC電源型
| 種 類 |
透過型 |
回歸反射型 |
擴散反射型 |
| |
帶偏極濾光器 |
| 型號 |
入光時ON |
CY-11A |
CY-17A |
CY-19A |
CY-12A |
| 非入光時ON |
CY-11B |
CY-17B |
CY-19B |
CY-12B |
| 檢測距離 |
12m |
3m(注1) |
1.5m(注1) |
120mm(注2) |
| 檢測物體 |
φ8mm以上不透明體 |
φ 50mm以上不透明體或半透明體(注1) |
φ 50mm以上不透明體、半透明體或有光澤物體(注1) |
不透明體、半透明體或透明體 |
| 應差 |
———— |
工作距離的15%以下 |
重復精度
(垂直于檢測軸) |
0.1mm以下 |
0.3mm以下 |
| 電源電壓 |
24～240V AC＋10% / －15% |
| 消耗電流 |
投光器：1.5VA以下
受光器：2.5VA以下 |
2.7VA以下 |
| 輸出 |
| |
AC無接點(閘流)輸出
·負荷電流：5～200mA
·外加電壓：24～240V DC＋10 / －15%
·剩余電壓：4V以下(負荷電流為200mA時) | |
| 反應時間 |
2ms以下 |
| 工作狀態指示燈 |
紅色LED(輸出ON時亮起)，裝備在透過型傳感器受光器上 |
| 電源指示燈 |
紅色LED(電源ON時亮起)，裝備于投光器上 |
———— |
| 環境性能 |
保護構造 |
IP67(IEC) |
| 周圍溫度 |
－25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度3,000x |
| 耐電壓 |
AC1,500V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 |
| 耐振動 |
頻率：10～500Hz，雙振幅：1.5mm(最大10G)，X,Y和Z各方向2小時 |
| 耐沖擊 |
加速度：500m/s2(約50G)，X,Y和Z各方向3次 |
| 投光二極體 |
紅外線LED(調制式) |
紅色LED(調制式) |
紅外線LED(調制式) |
| 投光波峰波長 |
950μm |
660μm |
950μm |
| 材質 |
外殼：PBT，透鏡：聚碳酸酯 |
外殼：PBT，前罩：丙烯 |
| 電纜 |
0.34mm2 3芯(透過型投光器：2芯) 橡皮電纜，長2m |
| 電纜延長 |
0.34mm2以上的電纜全長可延長至100m(透過型：投光器和受光器各1根) |
| 重量 |
投光器：約90g
受光器：約100g |
約100g |
| 附件 |
螺母：4個 |
螺母：2個 | 注：回歸反射型傳感器不附帶反射鏡。請另行選購合適的反射鏡或反光帶。
注：
1) 回歸反射型傳感器的檢測距離和檢測物體是對反射鏡RF-230(另售)的值。
2) 擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)為檢測物體時測得的。

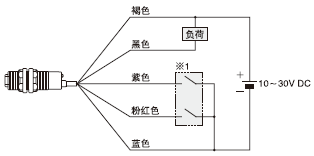

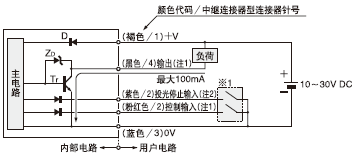

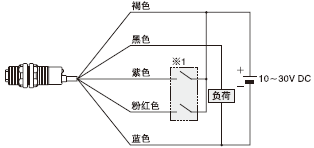

I/O電路圖和線路圖

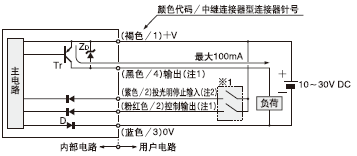

NPN輸出型
|
|
|
注：
1) 透過型傳感器的投光器不裝備輸出和控制輸入。當匹配電纜連接到中繼連接器型時，控制輸入電線的顏色是白色。
2) 投光停止輸入僅裝備在透過型傳感器的投光器上。當匹配電纜連接到中繼連接器型上，它的顏色是白色的。符號…D : 反向電源極性保護二極管
符號…D : 反向電源極性保護二極管
符號…ZD : 電涌吸收齊納二極管
符號…Tr : NPN輸出晶體管 |
※1
注：如果打開輸入電纜，請確保將其絕緣。 |
|
|
 |
|
PNP輸出型
|
|
|
注：1) 透過型傳感器的投光器不裝備輸出和控制輸入。當匹配電纜連接到中繼連接器型時，控制輸入電線的顏色是白色。
注：2) 投光停止輸入僅裝備在透過型傳感器的投光器上。當匹配電纜連接到中繼連接器型上，它的顏色是白色的。
符號…D : 反向電源極性保護二極管
符號…ZD : 電涌吸收齊納二極管
符號…Tr : PNP輸出晶體管 |
※1
注：如果打開輸入電纜，請確保將其絕緣。 |
|
|
 |
|

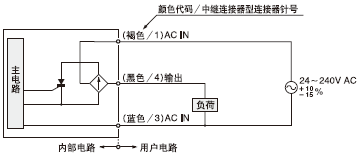

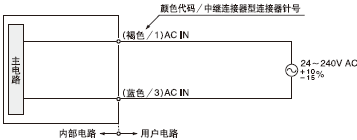

AC無接點輸出型
|
|
|
透過型傳感器的投光器透
透過型傳感器的受光器、回歸反射型及擴散反射型傳感器
 |
透過型傳感器的投光器
透過型傳感器的受光器、回歸反射型及擴散反射型傳感器
 |
|
|
透過型傳感器的投光器
透過型傳感器的受光器、回歸反射型及擴散反射型傳感器
 |
檢測特性圖(典型)
所有型號設定距離和過量增溢之間的相互關系

CY-21□ CY-11□ 透過型
| 平行移動特性 |
角度特性 |
 |
 |
CY-27□ CY-17□ 回歸反射型
| 平行移動特性 |
角度特性 |
 |
 |
CY-29□ CY-19□ 回歸反射型
| 平行移動特性 |
角度特性 |
 |
 |
CY-22□ CY-12□ 擴散反射型檢測領域特性
使用指南
該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。
安裝· 緊固扭矩應在2N·m以下。
帶偏極濾光器的回歸反射型傳感器 (CY-29□和CY-19□)如果一個發光物體用透明的薄膜覆蓋或包裹(如下所述)，
帶偏極濾光器的回歸反射型傳感器將不能檢測到。在這種情況下，請按以下步驟操作。
·由清晰薄膜包裹的罐頭
·用塑料薄膜覆蓋的鋁片
·金色或銀色(有光澤)的標簽或包裝紙 |
·在安裝時，根據檢測物體傾斜傳感器。
·增大傳感器和檢測物體之間的距離。 |

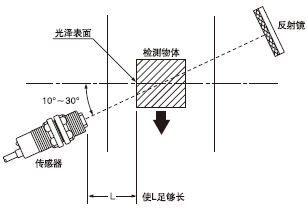

回歸反射型傳感器(CY-27□和CY-17□)· 當檢測有光澤材料時，請注意以下幾點
① 如下圖所示，使L足夠長。
② 安裝時，與檢測物體成10～30°的角度。
※ CY-29□和CY-19□不需要以上調節。
其他· 電源接通后的短時間(50ms)內，請勿使用。
尺寸(單位：mm)

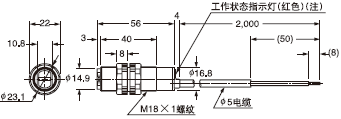

CY-21□ CY-27□ CY-22□ 傳感器 |

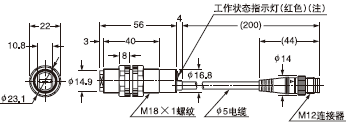

CY-21□-J CY-27□-J CY-22□-J 傳感器 |
 |
 |

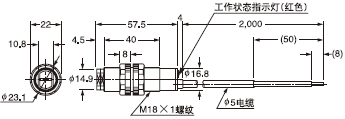

CY-29□ 傳感器 |

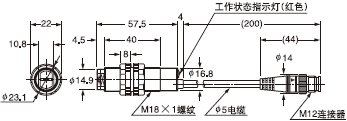

CY-29□-J 傳感器 |
 |
 |

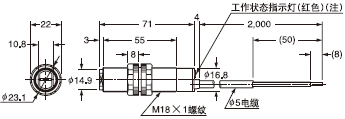

CY-11□ CY-17□ CY-12□ 傳感器 |
CY-11□-J CY-17□-J CY-12□-J 傳感器 |
 |
 |

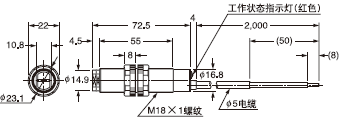

CY-19□ 傳感器 |

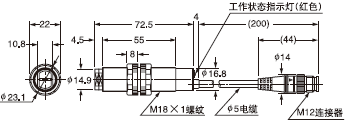

CY-19□-J 傳感器 |
 |
 |
RF-210 反射鏡(另售) |
RF-220 反射鏡(另售) |
 |
 |
RF-230 反射鏡(另售) |
RF-11 反光帶(另售) |
 |
 |
RF-12 反光帶(另售) |
 |
MS-RF21-1 [用于RF-210的反射鏡安裝支架(另售)] |
![MS-RF21-1 [用于RF-210的反射鏡安裝支架(另售)]](/Editor/UploadFiles/products02/2008122493353397.gif) |
裝配尺寸
 |

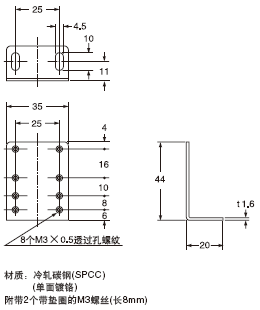

MS-RF22 [用于RF-220的反射鏡安裝支架(另售)] |
![MS-RF22 [用于RF-220的反射鏡安裝支架(另售)]](/Editor/UploadFiles/products02/2008122493353523.gif) |
裝配尺寸
 |

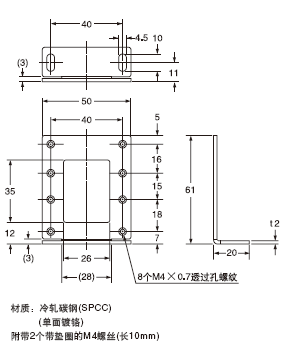

MS-RF23 [用于RF-230的反射鏡安裝支架(另售)] |
![MS-RF23 [用于RF-230的反射鏡安裝支架(另售)]](/Editor/UploadFiles/products02/2008122493354917.gif) |
裝配尺寸
