小型多電壓光電傳感器

NX5系列

特點：多電壓光電傳感器世界通用

產品特點：

多電壓

長檢測距離

NX5系列可以在24～240V AC或12～240V DC的電壓下操作，適用于所有的電源電壓。

最適用于傳送帶和停車場。
透過型

回歸反射型

擴散反射型

高度可靠性

小型

保護構造為IP66(IEC)，少量灰塵和水滴不會對其產生影響。
采用可靠的N2封閉繼電器作為輸出點，可顯著提高可靠性。
多電壓的傳感器深度僅35mm。(W18×H62×D35mm)
原有型號

調節簡易

防干擾

10m透過型和5m回歸反射型裝備了紅色LED光源。
可通過目測投光光軸進行光軸對齊。
即使兩只傳感器貼近安裝，仍可以正常工作。
(30m透過型傳感器除外)

10m透過型 回歸反射和擴散反射型

備有防干擾濾光器(另售)
裝備自動防干擾功能

用途

檢測停車庫汽車位置

檢測傳送帶上的工件

訂購指南

種　類 形　狀 檢測距離 型號(注2) 投光二極管 輸　出

透
過
型 入光時ON 10m NX5-M10RA 紅色LED 繼電器接點1c

遮光時ON NX5-M10RB

長檢測距離 入光時ON 30m NX5-M30A 紅外線LED

遮光時ON NX5-M30B

回
歸
反
射
型 帶偏極濾光器 入光時ON 0.1～5m (注1)
NX5-PRVM5A 紅色LED

遮光時ON NX5-PRVM5B

長檢測距離 入光時ON 0.1～7m (注1) NX5-RM7A 紅外線LED

遮光時ON NX5-RM7B

擴散反射型 非入光時ON 700mm NX5-D700A 紅外線LED

遮光時ON NX5-D700B
注：傳感器不附帶安裝支架，請從另售的傳感器安裝支架例中選擇(3種類型)。
注：
1) 回歸反射型的檢測距離是專門對于RF-230反射鏡的值。而且，檢測距離是反射鏡的可設定范圍。傳感器可以檢測0.1m以內的物體。

2) NX5系列中備有入光時ON型傳感器(帶后綴“A”的型號)和遮光時(非入光時)ON型傳感器(帶后綴“B”的型號)。
以下型號的產品，若電源斷開，輸出繼電器狀態仍與檢測物體時相同。
(若電源線斷開，輸出工作仍可以和檢測物體時相同。)
請參閱每個型號的輸出工作。

透過型 回歸反射型 擴散反射型

NX5-M10RA NX5-M30A (入光時ON) NX5-PRVM5A NX5-RM7A (入光時ON) NX5-D700B (非入光時ON)

附件 ·RF-230(反射鏡)

5m電纜長度型
備有5m長電纜長度型(標準：2 m)。
·型號表

種類標準 5m電纜長度型

透過型 入光時ON NX5-M10RA NX5-M10RA-C5

遮光時ON NX5-M10RB NX5-M10RB-C5

長檢測距離 入光時ON NX5-M30A NX5-M30A-C5

遮光時ON NX5-M30B NX5-M30B-C5

回歸反射型 帶偏極濾光器 入光時ON NX5-PRVM5A NX5-PRVM5A-C5

遮光時ON NX5-PRVM5B NX5-PRVM5B-C5

長檢測距離 入光時ON NX5-RM7A NX5-RM7A-C5

遮光時ON NX5-RM7B NX5-RM7B-C5

擴散反射型 入光時ON NX5-D700A NX5-D700A-C5

非入光時ON NX5-D700B NX5-D700B-C5

配件(另售)

品名型號說明

傳感器安裝支架 MS-NX5-1 立式安裝支架 (透過型傳感器需2個安裝支架。)

MS-NX5-2 橫向安裝支架(傳感器保護支架。) (透過型傳感器需2個安裝支架。)

MS-NX5-3 倒裝式安裝支架 (透過型傳感器需2個安裝支架。)

防干擾濾光器
(只適用于NX5-M10RA
NX5-M10RB) OS-NX5-3×6
(狹縫尺寸×6mm)

單側安裝 ·檢測距離：13m[NX5-M10R□] x 檢測范圍： 16m[NX5-M30□]
·最小檢測物體：φ 10mm[NX5-M10R□] φ 20mm[NX5-M30□]

雙側安裝 ·檢測距離：1m[NX5-M10R□] x 檢測范圍： 6m[NX5-M30□]
·最小檢測物體：φ 3×6mm

防干擾濾光器只適用于(NX5-M10RA
NX5-M10RB) PF-NX5-V (垂直) 兩側裝有相同型號的濾光器
·檢測范圍：5m
·最小檢測物體：φ 20mm x (一套包括2個防干擾濾光器。)

PF-NX5-H(水平)

反射鏡
(只適用于回歸
反射型傳感器) RF-210 ·檢測距離：0.1～1.5m[NX5-PRVM5□] x 檢測范圍： 0.1～2.5m[NX5-RM7□]
·最小檢測物體：φ 30mm

RF-220 ·檢測距離：0.1～3.5m[NX5-PRVM5□] x 檢測范圍：.0.1～5m[NX5-RM7□]
·最小檢測物體：φ 35mm

反射鏡安裝支架 MS-RF21-1 RF-210的保護性安裝支架防止反射鏡受損害，保持對齊。

MS-RF22 適用于RF-220

MS-RF23 適用于RF-230

反射型
只適用于回歸
反射型傳感器( ) RF-11 ·周圍溫度：－25～＋50°C
·周圍濕度：35～85%RH
注：1) 避免受壓，如受壓過大，性能會降低。
注：2) 不可裁切使用，以免降低其檢測性能。檢測距離：
0.1～0.8m[NX5-PRVM5□]
0.1～1m[NX5-RM7□]

RF-12 檢測距離：
0.1～1m [NX5-PRVM5□]
0.1～1.5m [NX5-RM7□]

傳感器檢查器(注) CHX-SC2 適用于透過型傳感器的光軸對齊。受光器的最佳位置由指示燈和音頻信號指示。
注：詳情請參閱《特殊用途、外圍設備篇產品目錄》的傳感器檢查器CHX-SC2。

傳感器安裝支架 反射鏡

MS-NX5-1 MS-NX5-2 MS-NX5-3 OS-NX5-3×6

一按即可安裝在傳感器的前部。

防干擾濾光器 反射鏡 反光帶

·PF-NX5-V ·PF-NX5-H RF-210 RF-220 ·RF-11

(只適用于NX5-M10R□)兩個透過型傳感器( 紅色LED型)可以貼近安裝。

反光帶 反射鏡安裝支架

RF-12 MS-RF23 MS-RF22 MS-RF21-1

附帶2個帶墊圈的M4螺絲(長10mm)
附帶2個帶墊圈的M3螺絲(長8mm)
附帶2個帶墊圈的M3螺絲(長12mm)

傳感器檢查器

CHX-SC2

技術信息：

規格

種　類 透過型 回歸反射型 擴散反射型

長檢測距離 帶偏極濾光器 長檢測距離

型　號 NX5-M10RA NX5-M10RB NX5-M30A NX5-M30B NX5-PRVM5A NX5-PRVM5B NX5-RM7A NX5-RM7B NX5-D700A NX5-D700B

檢測距離 10m 30m 0.1～5m(注1) 0.1～7m(注1) 700mm(注2)

檢測物體 φ 20mm以上的不透明體(注3) φ 50mm以上的不透明體、半透明體或有光澤物體(注1) φ 50mm以上不透明體或半透明體(注1) 不透明體、半透明體或透明體

應差 ———— 工作距離的15%以下

重復精度(垂直于檢測軸) 0.1mm以下 0.2mm以下 0.3mm以下

電源電壓 24～240V AC＋10/－15 %或12～240V DC＋10/－15 %　脈動P-P10%以下

消耗電力 投光器：1VA以下
受光器：2VA以下投光器：1.5VA以下
受光器：2VA以下受光器：2VA以下

輸出

繼電器接點1c
·轉換能力：250V AC 1A(阻性負荷) x 30V DC 2A(阻性負荷)
·電子壽命：50萬次以上工作(開關頻率3,600次/小時)
·機械壽命：1億次以上工作(開關頻率36,000次/小時)

輸出工作 入光時ON 遮光時ON 入光時ON 遮光時ON 入光時ON 遮光時ON 入光時ON 遮光時ON 入光時ON 非入光時ON

反應時間 10ms以下

工作狀態指示燈 紅色LED(輸出ON時亮起)

穩定指示燈 綠色LED(在穩定入光狀態或穩定非入光狀態下亮起)

電源指示燈 ———— 紅色LED
(電源ON時亮起) ————

靈敏度調節器 持續可變調節器 ———— 持續可變調節器 ———— 持續可變調節器

自動防干擾功能 使用另售的
防干擾濾光器 ———— 裝　備(2臺傳感器可貼近安裝。)

環
境
性
能 保護構造 IP66(IEC)

周圍溫度 －20～＋55°C(注意不可結露、結冰)(注4)，存儲：－30～＋70°C

周圍濕度 35～85%RH，存儲：35～85%RH

周圍照明度 白熾燈：受光面照明度 3,500x

耐電壓 AC1,500V 1分鐘，電源和輸出端子之間，AC1,000V 1分鐘，繼電器接點端子之間

絕緣電阻 電源與輸出端子之間，繼電器接點端子之間，20MΩ以上，基于DC500V的高阻表

耐振動 頻率10～55Hz，雙振幅1.5mm，X,Y和Z各方向2小時

耐沖擊 500m/s²(約50G)，X,Y和Z各方向3次

投光二極體 紅色LED(調制式) 紅外線LED(調制式) 紅色LED(調制式) 紅外線LED(調制式)

投光波峰波長 660μm 880μm 660μm 880μm

材質外殼：聚碳酸酯，透鏡：聚碳酸酯，罩：聚碳酸酯，前罩(僅回歸反射型)：丙烯

電纜 0.3mm² 5芯(透過型投光器：2芯)橡皮電纜，長2m

電纜延長 用0.3mm²以上的電纜全長可延長至100m(透過型：投光器和受光器各1根)

重量投光器：約100g
受光器：約140g 投光器：約125g
受光器：約140g 約140g

附件調整螺絲刀：1個 ———— RF-230(反射鏡) ：1個
調整螺絲刀：1個 RF-230(反射鏡)：1個調整螺絲刀：1個
注：
1) 回歸反射型傳感器的檢測距離和檢測物體是對RF-230反射鏡的值。而且，檢測距離是反射鏡的可設定范圍。傳感器可檢測0.1m以內的物體。

2) 擴散反射型傳感器的檢測距離是以白色無光澤紙(200×200mm)作為檢測物體的。
3) 如果裝有狹縫透光罩(另售)，可以檢測3×6mm的物體。
4) 如果傳感器要在周圍溫度－15°C以下使用，請與經銷商聯系。
I/O電路圖

注：透過型傳感器的投光器僅有兩根電源線(＋V和0V)。
輸出工作

檢測模式 透過型和回歸反射型 擴散反射型

入光時ON(A)型 遮光時ON(B)型 入光時ON(A)型 非入光時ON(B)型

輸出 NO
(黑色電纜) NC
(灰色電纜) NO
(黑色電纜) NC
(灰色電纜) NO
(黑色電纜) NC
(灰色電纜) NO
(黑色電纜) NC
(灰色電纜)

輸出狀態 電源OFF 開關開關開關開關

入光時 關開開關關開開關

非入光時 開關關開開關關開

檢測特性圖(典型)

所有型號

設定距離和過量增溢之間的相互關系

NX5-M10RA NX5-M10RB 透過型

平行移動特性 角度特性 帶狹縫透光罩(3×6mm)的平行移動特性

NX5-M30A NX5-M30B 透過型

平行移動特性 角度特性 帶狹縫透光罩(3×6mm)的平行移動特性

NX5-PRVM5A NX5-PRVM5B 回歸反射型

平行移動特性 角度特性

NX5-RM7A NX5-RM7B 回歸反射型

平行移動特性 角度特性

NX5-D700A NX5-D700B 擴散反射型

平行移動特性 檢測物體尺寸和檢測距離之間的相互關系

檢測物體的尺寸小于標準尺寸(白色無光澤紙200×200mm)時，檢測距離如左圖所示縮短。
(為繪制左圖，靈敏度設定在700mm距離時，能檢測一張200×200mm的白色無光澤紙。)

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝

防干擾濾光器(僅限于NX5-M10R□)

· 緊固扭矩應在0.8N·m以下。
· 兩個透過型傳感器貼近安裝時請使用防干擾濾光器(另售)。

· 有兩種防干擾濾光器。兩個透過型傳感器必須安裝不同的防干擾濾光器。
注：濾光器不能用于NX5-M30A或NX5-M30B。

其它

· 電源接通后的短時間(50ms)內，請勿使用。
· 按照規定，保護構造中應包括電纜在內。但由于電纜末端未經防水處理，所以其不在保護范圍內。因此，請勿采用可能導致水從電纜末端滲入的使用方法。

回歸反射型傳感器 (NX5-RM7□)

帶偏極濾光器的回歸反射型傳感器(NX5-PRVM5□)

·當檢測有光澤材料時，請注意以下幾點。
① 使圖中L足夠長。
② 使物體和傳感器成10°～30°角安裝。
※ NX5-PRVM5□不需要以上調節。
· 如果發光物體用透明薄膜覆蓋或包裹(如下所述)，帶偏極濾光器的回歸反射型傳感器可能無法檢測到。在這種情況下，請按照以下步驟操作。

檢測物體實例
· 由清晰薄膜包裹的罐頭
· 用塑料薄膜覆蓋的鋁片
· 金色或銀色(有光澤)的標簽或包裝紙
步驟
· 在安裝時，根據檢測物體傾斜傳感器。
· 減小靈敏度。
· 增大傳感器和檢測物體之間的距離。

尺寸(單位：mm)

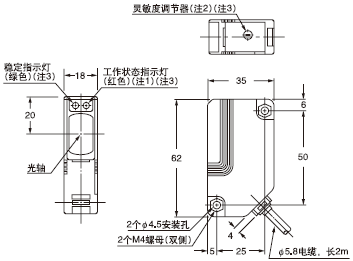

NX5-M10RA NX5-M30A NX5-M10RB NX5-M30B 傳感器	NX5-PRVM5A NX5-RM7A NX5-PRVM5B NX5-RM7B 傳感器
注：1) NX5-M30□投光器上的電源指示燈(紅色)。注：2) NX5-M30□上不裝備。注：3) 投光器上不裝備。	注：NX5-RM7□上不裝備。
NX5-D700A NX5-D700B 傳感器	RF-230 反射鏡(回歸反射型傳感器附件)

RF-220 反射鏡(另售)	RF-210 反射鏡(另售)

RF-11 反光帶(另售)	RF-12 反光帶(另售)

MS-NX5-1 傳感器安裝支架(另售)
	裝配尺寸帶NX5-M10R□受光器的安裝圖

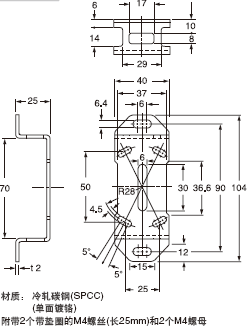

MS-NX5-2 傳感器安裝支架(另售)
	裝配尺寸帶NX5-M10R□受光器的安裝圖

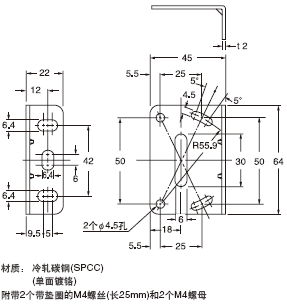

MS-NX5-3 傳感器安裝支架(另售)
	裝配尺寸帶NX5-M10R□受光器的安裝圖
MS-RF21-1 RF-210反射鏡安裝支架(另售)
材質：不銹鋼(SUS304) 附帶2個帶墊圈的M3螺絲(長12mm)	裝配尺寸

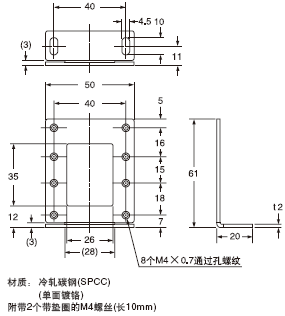

MS-RF22 RF-220反射鏡安裝支架(另售)
	裝配尺寸
MS-RF23 RF-230反射鏡安裝支架(另售)
	裝配尺寸
