連接器內置·H型微型光電傳感器
PM-64系列

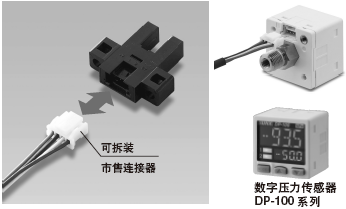

特點：簡易連接裝置市售連接器，實現了快速連接，非常簡便
產品特點：
連接器內置型，小巧緊湊 |
可使用市售連接器 |
與以往產品相比，大大節省了空間。
從光軸中心至電纜彎曲部位的尺寸最多減至1/2。
 |
連接器連接型，省去了以往需要實施錫焊、絕緣處理等一切麻煩。此外，連接器采用了數字壓力傳感器DP-100系列亦采用的通用型(市售)。
 |
用途示例
托板的定位 |
托檢測移動體的原點和超限運動 |
檢測旋轉體的原點 |
|
|
 |

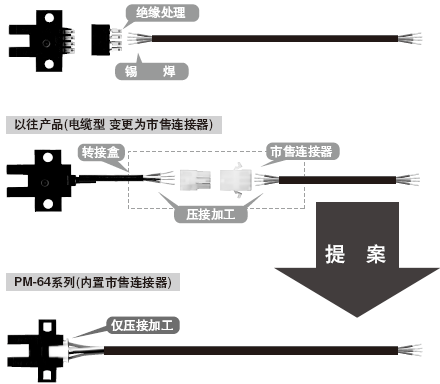

提高維護性和施工性，大幅降低總成本
由于使用市售的壓接式連接器，因此可大幅減少連接電纜的加工費用，從而降低成本。
 |
·錫焊處理，難以實現自動化
·需要實施絕緣處理
·端子部需要較大的空間
·連接器的可靠性令人不放心(接觸性、抗松脫強度) |
·需要實施壓接加工(2處)
·需要成套的市售連接器
·電纜加工點數多
·需要裝備轉接盒 |
·壓接加工可實現自動化，可靠性高
·采用錫焊、絕緣處理，無需裝備轉接盒
·連接器的價格公道，購買方便
·便于在狹小的空間內進行安裝
·鎖定式連接器，抗松脫強度高
·備有帶連接器的電纜，共有1m、2m、3m和5m四種類型可供選擇 |
種類與價格
| 種類 |
形 狀(mm) |
檢測距離 |
型 號 |
輸 出 |
輸出動作 |
小
型
·
連
接
器
內
置
型 |
K
型 |
 |
5mm(固定) |
PM-K64 |
NPN開路集
電極晶體管 |
入光時ON/遮光時ON裝備2種輸出 |
| PM-K64P |
PNP開路集
電極晶體管 |
L
型 |
 |
PM-L64 |
NPN開路集
電極晶體管 |
| PM-L64P |
PNP開路集
電極晶體管 |
F
型 |
 |
PM-F64 |
NPN開路集
電極晶體管 |
| PM-F64P |
PNP開路集
電極晶體管 |
R
型 |
 |
PM-R64 |
NPN開路集
電極晶體管 |
| PM-R64P |
PNP開路集
電極晶體管 |
T
型 |
 |
PM-T64 |
NPN開路集
電極晶體管 |
| PM-T64P |
PNP開路集
電極晶體管 |
Y
型 |
 |
PM-Y64 |
NPN開路集
電極晶體管 |
| PM-Y64P |
PNP開路集
電極晶體管 |
選配件(另售)
| 產品名稱 |
型 號 |
內 容 |
| 帶連接器電纜 |
CN-14A-C1 |
長1m |
截面積為0.2mm2的4芯、單側帶連接器的厚橡膠軟電纜電纜外徑：φ 3.7mm |
帶連接器電纜·CN-14A-C□
連接器·CN-14A
 |
| CN-14A-C2 |
長2m |
| CN-14A-C3 |
長3m |
| CN-14A-C5 |
長5m |
帶連接器電纜
(耐彎曲性
電纜規格) |
CN-14A-R-C1 |
長1m |
| CN-14A-R-C2 |
長2m |
| CN-14A-R-C3 |
長3m |
| CN-14A-R-C5 |
長5m |
| 連接器 |
CN-14A |
10個外殼、40個觸頭為1套 |
連接器推薦產品指南
日本壓接端子制造株式會社生產 觸頭：SPHD-001T-P0.5、外殼：PAP-04V-S
注意事項：有關推薦產品的詳情，請向制造商咨詢。
壓接工具推薦產品指南
日本壓接端子制造株式會社生產 型號：YC-610R
技術信息：
規格
| 種類 |
小型·連接器內置型 |
| K型 |
L型 |
F型 |
R型 |
T型 |
Y型 |
| 型號 |
NPN輸出 |
PM-K64 |
PM-L64 |
PM-F64 |
PM-R64 |
PM-T64 |
PM-Y64 |
| PNP輸出 |
PM-K64P |
PM-L64P |
PM-F64P |
PM-R64P |
PM-T64P |
PM-Y64P |
| 檢測距離 |
5mm(固定) |
| 最小檢測物體 |
0.8×1.8mm非透明體 |
| 應差(滯后) |
0.05mm以下(注2) |
| 重復精度 |
0.01mm以下(注3) |
| 電源電壓 |
5～24V DC±10% 脈動P-P10%以下 |
| 消耗電流 |
15mA以下 |
| 輸出 |
NPN開路集電極晶體管
·最大流入電流：50mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：0.7V以下(流入電流為50mA時)
0.4V以下(流入電流為16mA時) |
PNP開路集電極晶體管
·最大源電流：50mA
·外加電壓：30V DC以下(輸出和+V之間)
·剩余電壓：0.7V以下(源電流為50mA時)
0.4V以下(源電流為16mA時) | |
| 輸出動作 |
入光時ON/遮光時ON 裝備2種輸出 |
| 反應時間 |
入光時：20μ s以下、遮光時：100μ s以下
(反應頻率1kHz以上)(注4) |
| 工作狀態 |
指示燈橙色LED(入光時亮起) |
環
境
性
能 |
周圍溫度 |
－25°C～＋55°C(注意不可結露、結冰)、存儲：－30°C～＋80°C |
| 周圍濕度 |
35～85%RH、存儲：5～95％RH |
| 周圍照明度 |
白熾燈：受光面照明度1,000 x以下 |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
頻率10～2,000Hz，雙振幅1.5mm，X,Y和Z方向各2小時 |
| 耐沖擊 |
加速度15,000m/s2(約1,500G)，X,Y和Z方向各3次 |
| 投光元件 |
紅色LED(投光波峰波長：940nm、非調制式) |
| 材質 |
外殼：PBT，狹縫透光罩：聚碳酸酯 |
| 配線 |
長0.3mm2以上的電纜全長可配線至100m(注5) |
| 重量 |
本體重量：約3g |
注：
1) 無指定測量條件是指周圍溫度＝＋23°C時的條件。
2) 是指將檢測物體沿著H型的水平方向進行移動時的數值。
3) 是指將檢測物體沿著H型的水平方向進行移動，檢測板插入量為5mm時的數值。
4) 反應頻率是指使下圖中的圓盤旋轉時的數值。
5) 將電纜延長20m以上時，請確認傳感器的端子電壓為4.5V以上。
輸入、輸出電路與連接

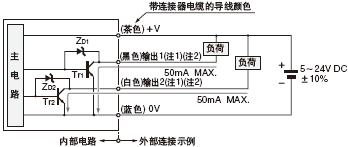

PM-□64 NPN輸出型
|
|
|
注：
1) 由于并未裝備電源反向連接保護電路，因此請切實進行連接。此外，也未裝備輸出短路保護電路。請勿直接連接電源或容性負載。一旦配線錯誤，將導致傳感器損壞。
2) 對不使用的輸出線，請務必進行絕緣處理。
符號…ZD1、ZD2 ： 電涌吸收齊納二極管
符號…Tr1、Tr2 ： NPN輸出晶體管 |
| 端子 |
No. 名 稱 |
| ① |
＋V |
| ② |
輸出1：入光時ON |
| ③ |
輸出2：遮光時ON |
| ④ |
0V | |

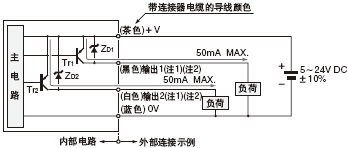

PM-□64P PNP輸出型
|
|
|
注：
1) 由于并未裝備電源反向連接保護電路，因此請切實進行連接。此外，也未裝備輸出短路保護電路。請勿直接連接電源或容性負載。一旦配線錯誤，將導致傳感器損壞。
2) 對不使用的輸出線，請務必進行絕緣處理。
符號…ZD1、ZD2 ： 電涌吸收齊納二極管
符號…Tr1、Tr2 ： NPN輸出晶體管 |
| 端子 |
No. 名 稱 |
| ① |
＋V |
| ② |
輸出1：入光時ON |
| ③ |
輸出2：遮光時ON |
| ④ |
0V | |

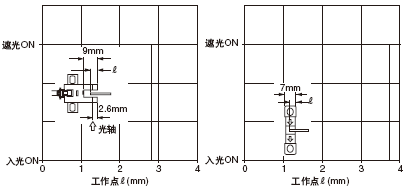

檢測特性圖(典型示例)
PM-K64(P) PM-L64(P)
檢測位置特性
使用指南
· 請勿將本產品作為保障人身安全的檢測裝置使用。
· 欲進行以保障人身安全為目的的檢測，請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。
·由于本產品中并未裝備電源反向連接保護電路，因此請切實進行連接。
此外，也未裝備輸出短路保護電路。請勿直接連接電源或容性負載。一旦配線錯誤，將導致傳感器損壞。
安裝 |
配線 |
· 使用螺絲固定本體時，請使用M3規格螺絲，并將緊固扭矩控制在0.5N·m以下。此外，請使用小型圓形(φ 6mm)平墊圈。  |
| · 如右圖所示，在本產品的連接器部插入帶連接器電纜CN-14A(-R)-C□。 |
 |
<連接器針配置圖>
 |
| 連接器針No. |
① |
② |
③ |
④ |
| 端子名稱 |
＋V |
輸出1 |
輸出2 |
OV | |
· 壓住帶連接器電纜的掛鉤的同時進行拆卸。
注：1) 拆卸時，如不壓住掛鉤就拉動電纜部位，可能導致電纜斷線，敬請注意。
|
關于電纜延長
· 若使用截面積為0.3mm2以上的電纜全長可延長至100m，但延長電纜會造成電壓降低，因此，請確保傳感器的帶連接器電纜一側以及端子上的供給電壓處于額定范圍內。
不過，當包括傳感器附帶電纜在內的電纜全長為下列數值時，則無需確認電壓。
| 延長電纜導線導體截面積 |
電纜全長 |
| 0.08～0.1mm2 |
最長5m |
| 0.2mm2 |
最長10m |
| 0.3mm2 |
最長20m |
其它
· 由于是設備內置型，因此，在抗干擾光束方面并未采取特別的措施。請注意不要使光束直射受光部。
· 使用時，請避開電源接通時的過渡狀態(50ms)。
· 在灰塵較多的作業現場使用時，請定期使用干燥、柔軟的布等將投光、受光部位擦拭干凈。
· 傳感器附近有馬達、電磁線圈以及電磁閥等會產生較大電涌的裝置時，請在該裝置上安裝電涌吸收器。此外，請避免與動力線并行配線，與此同時，在傳感器的＋V和0V之間連接電容器，確認電涌已完全消失后再使用。 |
 |
外形尺寸圖(單位：mm)

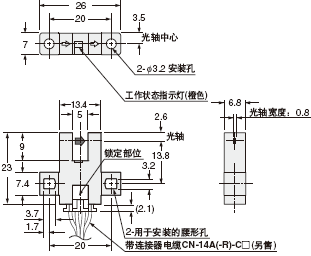

PM-K64(P) 傳感器 |

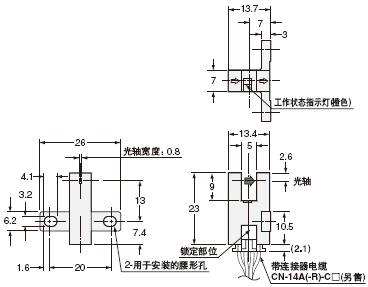

PM-T64(P) 傳感器 |
 |
 |
PM-L64(P) 傳感器 |
PM-Y64(P) 傳感器 |
 |
 |

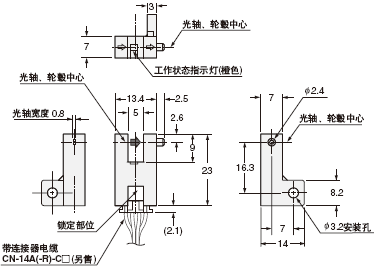

PM-F64(P) 傳感器 |

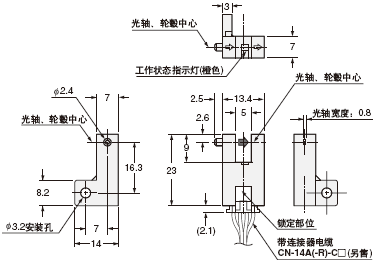

PM-R64(P) 傳感器 |
 |
 |

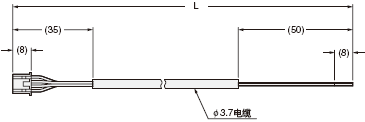

CN-14A(-R)-C□ 帶連接器電纜(另售) |
 |
·長度L
| 型 號 |
長度(mm) |
| CN-14A(-R)-C1 |
1,000 |
| CN-14A(-R)-C2 |
2,000 |
| CN-14A(-R)-C3 |
3,000 |
| CN-14A(-R)-C5 |
5,000 | | |
