PM2系列



技術信息：
規格

種類		連接器型			電纜型
		頂端檢測	正面檢測	L型(頂端檢測)	頂端檢測	正面檢測	L型(頂端檢測)
型號	入光時ON	PM2-LH10	PM2-LF10	PM2-LL10	PM2-LH10-C1	PM2-LF10-C1	PM2-LL10-C1
	非入光時ON	PM2-LH10B	PM2-LF10B	PM2-LL10B	PM2-LH10B-C1	PM2-LF10B-C1	PM2-LL10B-C1
檢測距離		2.5～8mm(中心：5mm)白色無光澤紙(15×15mm)(注1)
最小檢測物體		φ 0.05mm銅線(設定距離：5mm)
應差		使用白色無光澤紙(15×15mm)工作距離的20%以下
重復精度 (垂直于檢測軸)		0.08mm以下(注2)
電源電壓		5～24V DC±10% 脈動P-P5%以下
消耗電流		平均：25mA以下，峰值：80mA以下
輸出		NP N開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)
短路保護		裝　備
反應時間		0.8ms以下
工作狀態指示燈		紅色LED(輸出ON時亮起)
環境性能	周圍溫度	－10～＋55°C(注意不可結露、結冰)，存儲：－25～＋80°C
	周圍濕度	45～85%RH，存儲：45～85%RH
	周圍照明度	白熾燈：受光面照明度 3,500x
	耐振動	頻率：10～55Hz，雙振幅：1.5mm，X，Y和Z各方向2小時
	耐沖擊	加速度：500m/s2(約50G)X，Y和Z各方向3次
投光二極體		紅外線LED(調制式)
投光波峰波長		880μm
材質		外殼：聚碳酸酯，端子部分：HSM(鍍銀)			外殼：聚碳酸酯，固定電纜部分：PBT
電纜		————			0.2mm23芯橡皮電纜，長1m(注3)
電纜延長		0.3mm2以上的電纜全長可延長至2m。 電纜若延長至2m以上，10μF的電容器必須連接在0V和＋V端子之間。			————
重量		約4.5g		約4g	約25g

注：
1)白色無光澤紙的檢測距離據產品的變化可延長至12.5mm。
2)重復精度是對設定距離5mm的白色無光澤紙(15×15mm)的值。
3)電纜不可延長。

I/O電路圖和線路圖

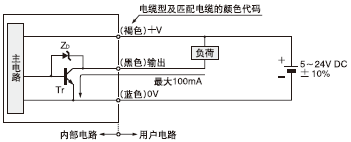

I/O電路圖

注： 因傳感器不裝備反向極性保護電路，請確保端子正確連接。 符號…ZD ： 電涌吸收齊納二極管 符號…Tr ： NPN輸出晶體管

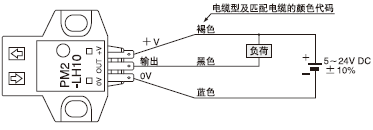

線路圖

檢測特性圖(典型)

檢測領域特性

水平(左和右)方向

傳感器可貼近安裝。但是，如果傳感器傾斜可能產生干擾。使用前請首先確定是否存在干擾。

水平方向

垂直(上和下)方向

傳感器可貼近安裝。但是，如果傳感器傾斜可能產生干擾。使用前請首先確定是否存在干擾。

垂直方向

亮度和檢測距離之間的相互關系

在左圖中，檢測區域由斜線表示。由于產品存在細微差別，靈敏度的設定要有足夠的余量。 （左邊所示的亮度與實物情況有細微差異）

材質(15×15mm)和檢測距離之間的相互關系

圖中的柱形圖表示不同材質的檢測距離。但是根據產品不同檢測距離會略有變化。而且，若檢測物體的背景有反射物(如傳送帶等)，這將會影響檢測。請將它放到左圖所示檢測距離 兩倍以上位置。

使用指南

所有型號

安裝

· 用螺絲固定傳感器時，請使用M3螺絲，緊固扭矩應為0.49N·m以內。另外，使用小型圓形平墊圈。(φ 6mm)

接線

· 因傳感器不裝備反向極性保護電路，請確保端子連接正確。
· 若傳感器在嘈雜的環境中使用，請檢測噪音的范圍。另外，如果傳感器附近有產生大量電涌的設備，例如發動機，螺線管或電磁閥，請在設備上連接一電涌吸收器。

設置

· 最佳設定距離(至中心的距離)是5mm。x 傳感器不受30mm以外的光澤背景的影響(正對時)。
(但是，光澤背景物體應表面平整，且正對傳感器。球狀或彎曲背景可能被檢測到。)

其他

· 電源接通后的短時間(50ms)內，請勿使用。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋液等直接接觸。

連接器型

插上與拔去連接器注意事項

插上與拔去連接器的步驟

① 將連接器直接插入傳感器直到連接器接線片被傳感器掛鉤鎖住。	② 當拔出時，確保施加足夠的力使連接器接線片可以從掛鉤松開。然后將其拔下。	注意事項： 確保插上與拔去連接器時握住連接器。插上與拔去連接器之前請勿握住端子或電纜。否則會造成接觸不良。

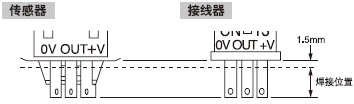

焊接(連接器CN-13和傳感器)

· 在下列條件下焊接端子。 焊接溫度 260°C以下 焊接時間 10秒以下 焊接位置 參見右圖

接線

· 0.3mm2以上電纜必須長2m以下，若電纜延長至2m以上，請在＋V和0V端子之間，連接一個10μF的電容器。

尺寸(單位：mm)

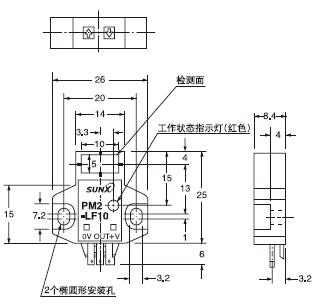

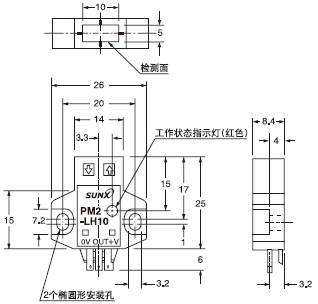

PM2-LH10 / PM2-LH10B 傳感器	PM2-LF10 / PM2-LF10B 傳感器

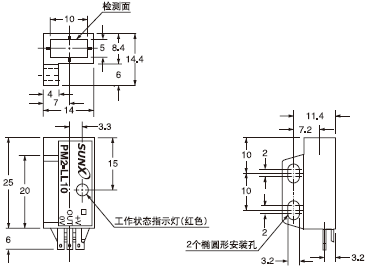

PM2-LL10 / PM2-LL10B 傳感器
	※ 端子部分(連接器型)

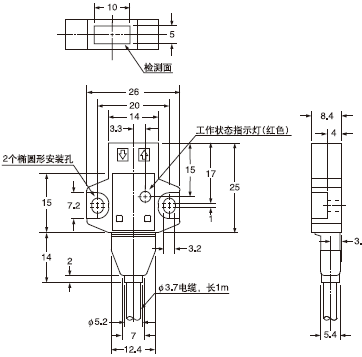

PM2-LH10-C1 / PM2-LH10B-C1 傳感器	CN-13 連接器(另售)

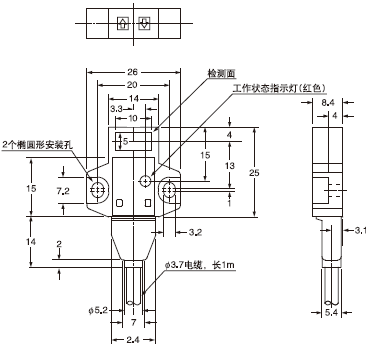

PM2-LF10-C1 / PM2-LF10B-C1 傳感器

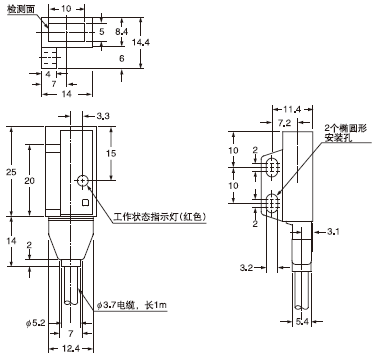

PM2-LL10-C1 / PM2-LL10B-C1 傳感器
