| 種 類 |
NPN輸出 |
PNP輸出 |
| 高亮度作業指示燈型 |
長檢測距離型 |
高亮度作業指示燈型 |
長檢測距離型 |

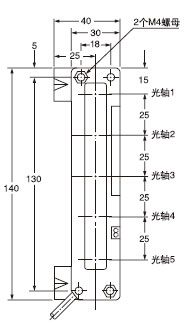

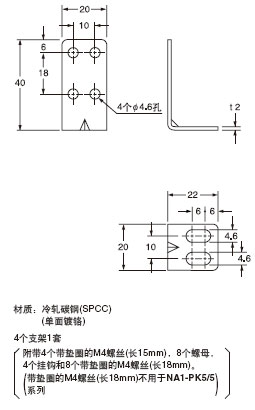

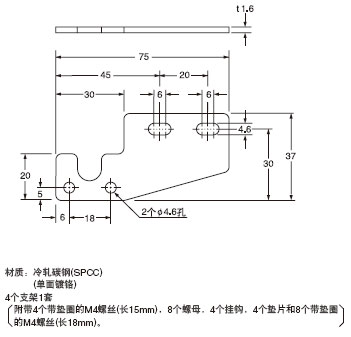

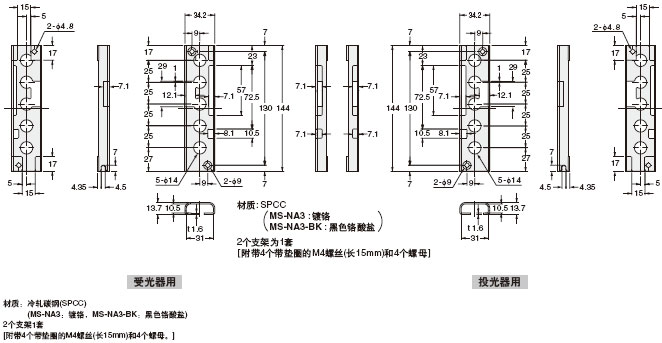

| 型 號 |

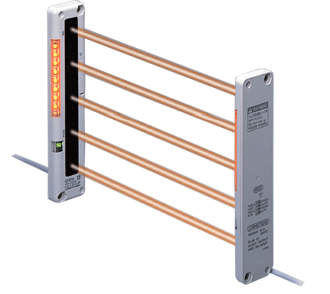

NA1-PK5 |
NA1-5 |
NA1-PK5-PN |
NA1-5-PN |
| 檢測高度 |
100mm |

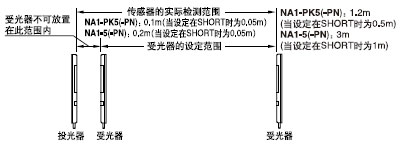

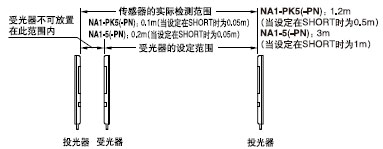

| 檢測距離(注) |
0.1～1.2m
(當設定在SHORT時為0.05～0.5m) |
0.2～3m
(當設定在SHORT時為0.05～1m) |
0.1～1.2m
(當設定在SHORT時為0.05～0.5m) |
0.2～3m
(當設定在SHORT時為0.05～1m) |

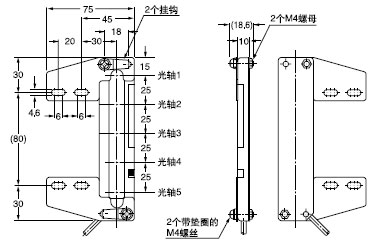

| 光軸間距 |
25mm |
| 光軸數 |
5光軸 |
| 檢測物體 |
φ 35mm以上的不透明體 |
| 電源電壓 |
12～24V DC±10% 脈動P-P10%以下 |
| 消耗電力(注2) |
投光器：0.5W以下，受光器：0.8W以下 |
投光器：0.6W以下，受光器：0.9W以下 |

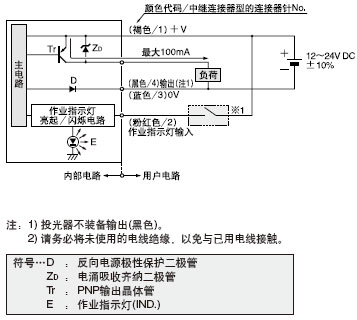

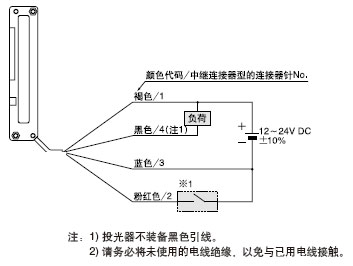

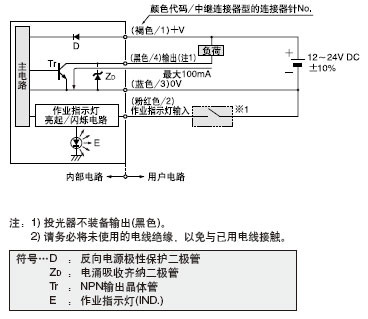

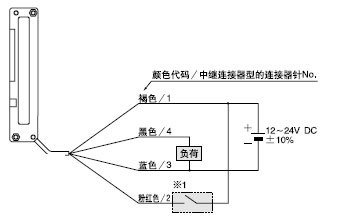

| 輸出 |
NP N開路集電極晶體管
·最大流入電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時) |
PN P開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下(輸出和＋V之間)
·剩余電壓：1V以下(源電流100mA時)
0.4V以下(源電流16mA時) |
| 輸出工作 |
1個以上光軸遮光時ON或OFF/2個以上光軸遮光時ON或OFF，可由工作模式開關選擇 |
| 短路保護 |
裝 備 |
| 反應時間 |
10ms以下(當使用防干擾功能時，入光時：30ms以下，遮光時：13ms以下) |
| 指示燈 |

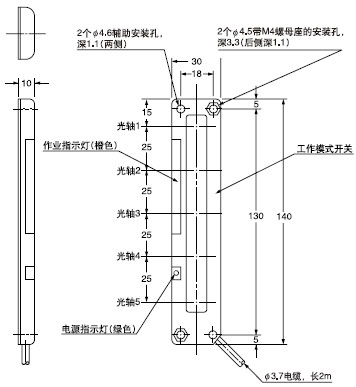

投光器 |
電源指示燈：綠色LED(電源ON時亮起)
作業指示燈：橙色LED

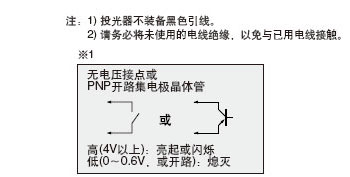

作業指示燈輸入低時亮起或閃爍，由工作模式開關選擇亮起形式 |
電源指示燈：綠色LED(電源ON時亮起)
作業指示燈：橙色LED
作業指示燈輸入低時亮起或閃爍， 由工作模式開關選擇亮起形式 |

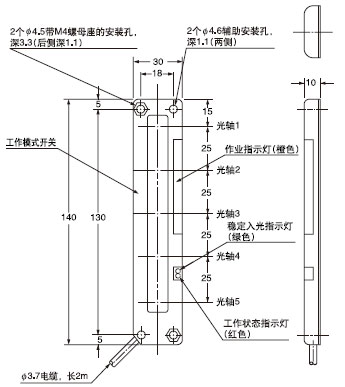

| 受光器 |
工作狀態指示燈：紅色LED
1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起
穩定入光指示燈：綠色LED(所有光軸穩定入光時亮起)
作業指示燈：橙色LED
作業指示燈輸入低時亮起或閃爍， 由工作模式開關選擇亮起形式 |
工作狀態指示燈：紅色LED
1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起
穩定入光指示燈：綠色LED(所有光軸穩定入光時亮起)
作業指示燈：橙色LED
作業指示燈輸入高時亮起或閃爍，由工作模式開關選擇亮起形式 |
| 防干擾功能 |
裝 備 |
環境
性能 |
保護構造 |
IP62(IEC) |
| 周圍溫度 |
－10～+55°C(注意不可結露、結冰)，存儲：－20～+70°C |
| 周圍濕度 |
35～85%RH，存儲：35～85%RH |
| 周圍照明度 |
白熾燈：受光面照明度 3,000 x |
| 耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
| 絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 |
| 耐振動 |
頻率：10～150Hz，雙振幅：0.75mm，X，Y和Z各方向2小時 |
| 耐沖擊 |
加速度：490m/s2(約50G)，X，Y和Z各方向3次 |
| 投光二極體 |
紅外線LED(同步掃描系統) |
| 投光波峰波長 |
950μm |
| 材質 |
保護外殼：耐熱ABS，透鏡罩：丙烯，指示燈罩：丙烯 |

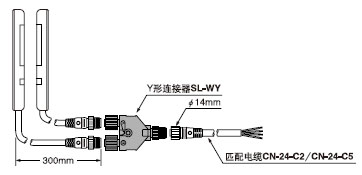

| 電纜 |
0.3mm2 4芯(投光器：3芯)防油橡皮電纜，長2m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至100m，適用于投光器和受光器 |
| 重量 |
投光器：約80g
受光器：約85g |
投光器：約70g
受光器：約80g |
投光器：約80g
受光器：約85g |
投光器：約70g
受光器：約80g |
