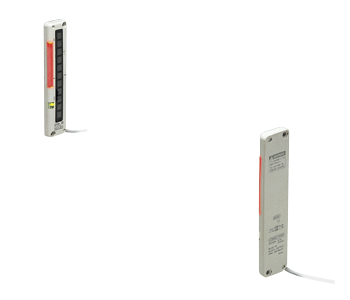

特點

可檢測信件或名片 用交叉光軸掃描系統可檢測薄型物體。

投光與受光二極體間距：10mm 10mm的投光與受光二極體間距可檢測φ13.5mm的小型物體。

厚度僅為10mm 極薄，其厚度僅為10mm。而且，由于它的電纜出口方向可自由調節，所以可安裝在狹窄的空間內。 電纜定向自由

寬區域 極薄的設計使檢測范圍達到了長1m，寬100mm。適用于寬闊生產線上的物體檢測，或通過路徑不確定的小型物體的落下或侵入檢測。

無需同步線 在投光器與受光器之間不再需要同步接線，從而節省了電線，接線也變得簡單了。

全球適用 符合EMC指定適用品，并獲得了UL認證。 另外， 備有歐洲大量需要的PNP輸出型。

用途

檢測名信片

檢測路徑不確定的落下物體

檢測移動物體的缺口

清晰可見的指示燈 在投光器與受光器上都安裝了一個55mm寬的清晰可見的大型指示燈。另外，若將檢測輸出直接連接到大型指示燈的輸入處，這時指示燈可用作大型工作狀態指示燈。而且，其操作可以選擇為亮起或閃爍。

交叉光軸掃描系統 原有區域傳感器，由于投光二極體與受光二極體作為整體被同步掃描，因此，不能檢測薄型物體。相反，NA1-11中只有投光器的1~11二極體掃描后獲得投光。受光器的二極體不被掃描，因此當投光二極體投射光線，受光器的所有二極體都接收到光線。因此，即使受光器中有一個二極體不受光，也會發生遮光操作。利用此項技術就實現了對薄型物體的檢測。

訂購指南

種　類	形　狀	檢測距離(注)	型　號	輸 出
NPN輸出		0.17～1m	NA1-11	NPN開路集電極晶體管
5m電纜 長度型			NA1-11-C5
PNP輸出			NA1-11-PN	PNP開路集電極晶體管

注：
檢測范圍是投光器與受光器之間的可設定距離。 傳感器可檢測0.17m以下的物體。

配件(另售)

品　名	型　號	說　明
傳感器安裝支架	MS-NA1-1	4個支架為一套 附帶4個帶墊圈的M4螺絲(長15mm)，8個螺母， 4個掛鉤，4個墊片和8個帶墊圈的M4螺絲(長18mm)。 (MS-NA1-1不附帶墊片)
	MS-NA2-1

規格

種　類		NPN輸出型	PNP輸出型
型　號		NA1-11	NA1-11-PN
檢測高度		100mm
檢測距離(注1)		0.17～1m
二極體間距		10mm
投光/受光二極體數		投光器與受光器各11個
檢測物體		φ 13.5mm以上不透明體(注2)
電源電壓		12～24V DC±10%　脈動P-P10%以下
消耗電流		投光器：80mA以下，受光器：100mA以下
輸出		NP N開路集電極晶體管 ·最大流入電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓： 1V以下(流入電流為100mA時) 0.4V以下(流入電流為16mA時)	PN P開路集電極晶體管 ·最大源電流：100mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓： 1V以下(源電流為100mA時) 0.4V以下(源電流為16mA時)
輸出工作		遮光時ON或OFF，可用工作模式開關選擇
短路保護		裝　備
反應時間		遮光時：5ms以下，入光時：10ms以下
指 示 燈	投光器	電源指示燈：綠色LED(電源ON時，亮起) 大型指示燈：橙色LED 大型指示燈輸入低時指示 燈亮起或閃爍，由工作模 式開關選擇亮起形式。	電源指示燈：綠色LED(電源ON時，亮起) 大型指示燈：橙色LED 大型指示燈輸入高時指示 燈亮起或閃爍，由工作模 式開關選擇亮起形式。
	受光器	工作狀態指示燈：橙色LED(輸出ON中，亮起) 電源指示燈：綠色LED(電源ON時，亮起) 大型指示燈：橙色LED 大型指示燈輸入低時指示 燈亮起或閃爍，由工作模 式開關選擇亮起形式。	工作狀態指示燈：橙色LED(輸出ON中，亮起) 電源指示燈：綠色LED(電源ON時，亮起) 大型指示燈：橙色LED 大型指示燈輸入高時指示 燈亮起或閃爍，由工作模 式開關選擇亮起形式。
環 境 性 能	保護構造	IP62(IEC)
	周圍溫度	－10～＋55°C(注意不可結露、結冰)，存儲：－20～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,000Rx
	耐電壓	AC1,000V 1分鐘，所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～150Hz，雙振幅：1.5mm，X，Y和Z各方向2小時
	耐沖擊	加速度：500m/s2(約50 G)，X，Y和Z各方向3次
投光二極體		紅外線LED(交叉光軸掃描系統)
投光波峰波長		880μm
材質		外殼：耐熱ABS，透鏡：丙烯，指示燈罩：丙烯
材質		0.3mm2以上4芯(投光器：3芯)耐油橡皮電纜，長2m
電纜延長		0.3mm2以上的電纜全長可延長至100m，用于投光器和受光器
重量		投光器：約80g，受光器：約85g

注：
1) 檢測距離是投光器與受光器之間的可設定距離。傳感器可檢測0.17m以下的物體。

2) 盡管該產品可采用交叉光掃描系統檢測薄型物體，但可穩定檢測到的薄型物體的尺寸因設定距離而異。因此，當傳感器檢測薄型物體時，請確認使用實際的物體進行穩定檢測。

I/O電路圖與線路圖

NA1-11 NPN輸出型

I/O電路圖 注： 1) 投光器不裝備輸出(黑色)。 2) 未使用的電線必須絕緣，請勿與已使用的電線相接觸。 符號... D : 反向電源極性保護二極管 ZD : 電涌吸收齊納二極管 Tr : NPN輸出晶體管 E : 大型指示燈(INDICATOR)

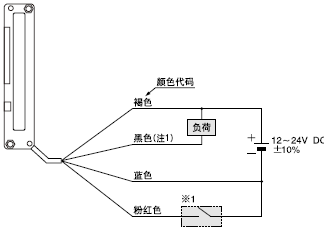

線路圖 注： 1) 投光器不裝備黑色引線。 2) 未使用的電線必須絕緣，請勿與已使用的電線相接觸。

NA1-11-PN PNP輸出型

I/O電路圖 注： 1) 投光器不裝備輸出(黑色)。 2) 未使用的電線必須絕緣，請勿與已使用的電線相接觸。 符號... D : 反向電源極性保護二極管 ZD : 電涌吸收齊納二極管 Tr : PNP輸出晶體管 E : 大型指示燈(INDICATOR)

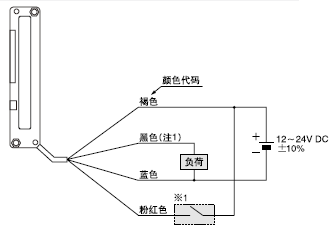

線路圖 注： 1) 投光器不裝備黑色引線。 2) 未使用的電線必須絕緣，請勿與已使用的電線相接觸。

檢測特性圖(典型)

平行移動特性 垂直方向 水平方向

角度特性 投光器角度特性 受光器角度特性

設定距離和過量增溢之間的相互關系

設定距離和可檢測物體最小長度之間的相互關系 如左圖所示，可檢測物體的最小長度，由與傳感器前表面垂直的水平面決定，并隨設定距離變化 而變化。但請注意可檢測物體的最小長度還受物體厚度影響。 ※ 檢測物體視為放置在檢測區域中心。

使用指南

安裝 · 使用帶墊圈的M4螺絲和M4螺母。緊固扭矩應在0.5N·m以下。 (請另行準備螺絲與螺母。)

大型指示燈工作選擇 · 可由投光器與受光器的工作模式開關選擇亮起/閃爍。 大型指示燈 的工作 工作模式開關 投光器 受光器 亮起 閃爍

輸出工作選擇 · 可由受光器上的工作模式開關選擇輸出工作模式。 請在電源關閉時設定開關。當開關設定隨電源變化時工作轉換模式不變。 工作模式開關 (受光器) 輸出工作 工作狀態指示燈 (橙色) D-ON 遮光時ON 輸出ON時，亮起 L-ON 遮光時OFF 輸出ON時，亮起 注：LIGHT/BLINK開關與輸出工作選擇無關。

接線 · 請確認在電源關閉的狀態下進行接線和設定模式開關。 · 請確認電源電壓在額定范圍內變化。 · 如果電源是由商用開關調節器提供，請確保電源機架接地端子(F.G.)接地。 · 如果在該產品附近使用產生噪音的設備(開關調節器、轉換發動機等)，請將設備機架接地端子(F.G.)接地。 · 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。

其他

· 電源接通后的短時間(0.5秒)內，請勿使用。 · 避開灰塵、污垢和水蒸氣。 · 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。 · 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。 · 盡管此傳感器可用交叉光軸掃描系統檢測薄型物體，可穩定檢測到的薄型物體的尺寸與設定距離不同。因此，使用傳感器檢測薄型物體時，請確認使用實際物體進行穩定檢測。 · 由于此傳感器投光器投射的光擴散到傳感器上部和下部，因此，請注意如果在傳感器上部或下部有反射性物體，檢測會受到影響。

尺寸(單位：mm)

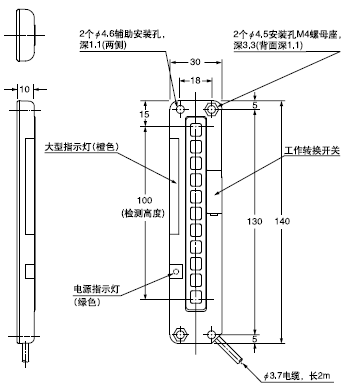

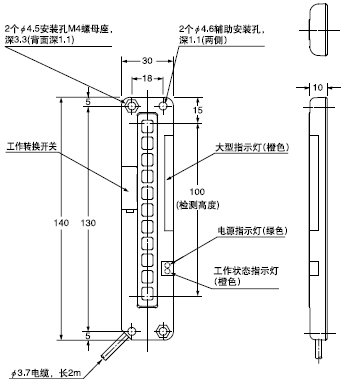

NA1-11/NA1-11-PN 傳感器

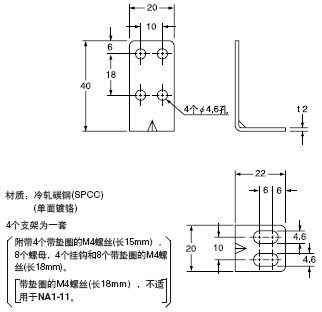

MS-NA1-1 傳感器安裝支架(另售)

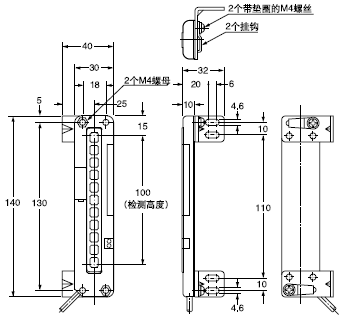

裝配尺寸 受光器安裝圖

MS-NA2-1 傳感器安裝支架(另售)

材質： 冷軋?zhí)间?SPCC)(單面鍍鉻) 4個支架為一套 (附帶4個帶墊圈的M4螺絲(長15mm），8個螺母，4個掛鉤，4個墊片和8個帶墊圈的M4螺絲(長18mm)。)

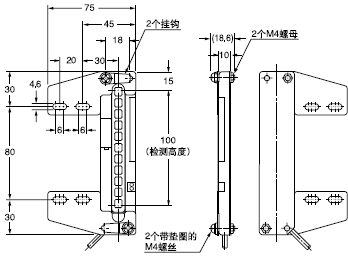

裝配尺寸 受光器安裝圖
