工作模式開關通過開關可選擇入光時ON或遮光時ON，即使管道里沒有液體，但由于它能使輸出處于ON或OFF狀態，所以它對安裝過程中的檢測十分有用。用途
訂購指南
1) 渾濁或高粘度的液體不能被穩定檢測。 2) 不適用于其他規格的管道。 規格
1) 渾濁或高粘度的液體不能被穩定檢測。 2) 不適用于其他規格的管道。 3) 必須在額定周圍溫度范圍內檢測。 I/O電路圖和線路圖EX-F7□/EX-F6□ NPN輸出型
使用指南該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

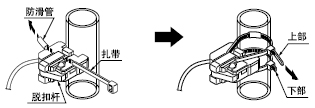

安裝· 用扎帶和防滑管將傳感器安裝在管道上。如下圖所示，安裝前請確認脫扣桿復位。(位置如圖所示)將兩個扎帶系緊，如圖所示將多余部分除去。  · 如使用其他扎帶，下圖所示尺寸A應在2.5mm以下。  位置調節 · 如用扎帶安裝在管道上后，傳感器位置可以很容易地調節。 調節
選擇輸出工作
其他· 電源接通后的短時間(50ms)內，請勿使用。· 請勿將此傳感器與不透明管一起使用。 · 渾濁或高粘度液體不能穩定檢測。 · 請將傳感器固定在管道上，否則操作可能出錯。 · 請注意管道檢測表面或管道內壁不能有結露，管道內壁也不得附著氣泡，否則會影響操作。 · 如有水滴穿過檢測點滴下或附著在管壁上的氣泡正好在檢測點上，操作會出錯。請確認液體內無氣泡上升并且管壁內外表面都無凝露或水滴。 · EX-F1不防水，不耐化學品。應避免安裝在會與水或化學品直接接觸的地方。
尺寸(單位：mm)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||
|
