數字式色標傳感器

LX-100系列

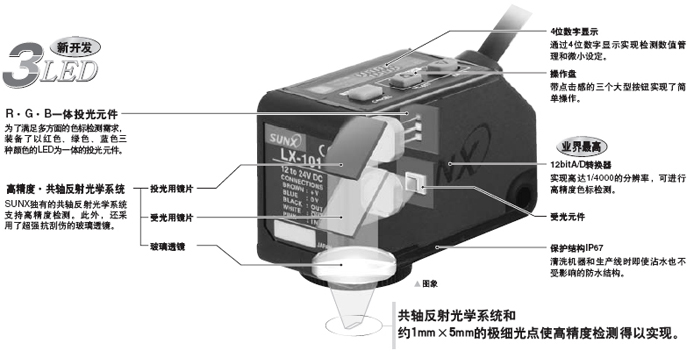

特點：高分辨率A/D轉換器、最佳LED自動選擇功能！

能滿足多方面的色標檢測需求！

具有多種最先進的色標檢測功能，可根據用途選擇檢測模式。

具有45μs超高速反應的“色標模式”和色標辨別性能最先進的“彩色模式”，用戶可根據需求選擇使用。

色標模式

是利用三種(R·G·B)LED中的一種(單色)，實現45μs的超高速反應的檢測模式。通過最佳LED自動選擇功能可自動選擇最佳的LED。最適于高速檢測。

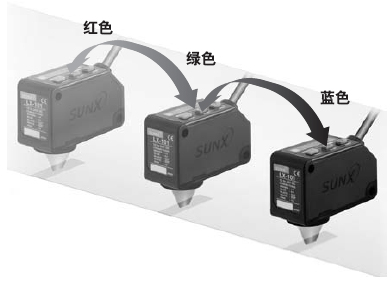

最佳LED自動選擇功能
可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-100的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因為不是根據色標和底色的反射量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。

色標檢測中入光量差距越大檢測便越容易，同時入光量比率越高則檢測越穩定。
如對包裝薄膜，因為藍色LED的入光量比率有優勢，它能進行更穩定的檢測，所以在這種情況下使用藍色LED進行色標檢測。
如此，LX-100會自動選擇能獲得最穩定檢測結果的最佳LED。

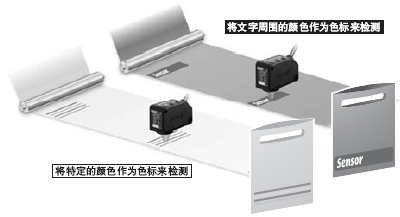

彩色模式

同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等。

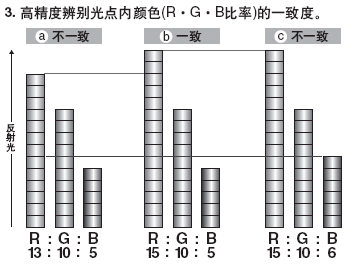

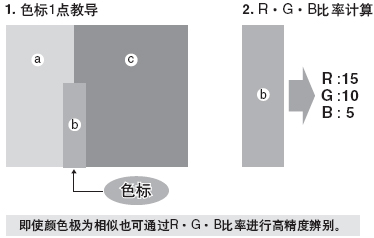

高精度色標顏色辨別
在彩色模式，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色。通過內置12bitA/D轉換器可以實現分辨率達1/4000的高精度判斷。下圖是該結構的示意圖。

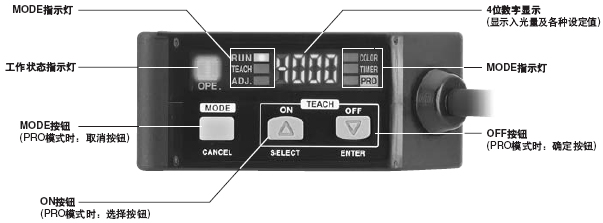

通過數字顯示即可簡單設定！可對設定內容進行數字管理。

通過4位數字顯示可確認色標和底色的入光量。另外，基準值能夠用數值來管理所以標準化也簡單。因為一顯示直接代碼即可確認設定內容，所以可有效地進行遠距離維護。
通過數字顯示即可簡單設定！可對設定內容進行數字管理。

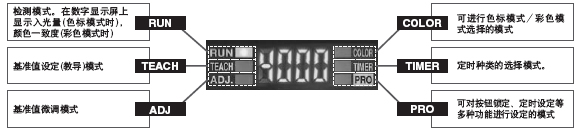

初學者也能立即掌握的MODE NAVI

MODE NAVI使用6個指示燈來顯示傳感器的基本操作項目，一眼即可辨認出當前所設定的是何種操作模式。操作極為簡單。
初學者也能立即掌握的MODE NAVI

檢測狀態可進行數字管理

操作人員通過數字顯示屏一眼就能確認現在的傳感器的檢測狀態。并且各包裝薄膜上的傳感器設定也通過數字指示屏可以確認。

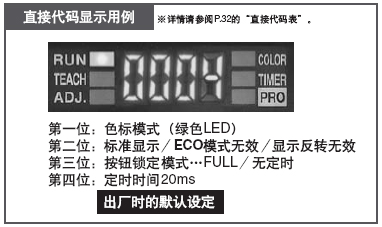

傳感器的設定指示用例

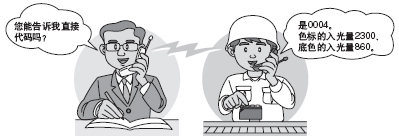

通過直接代碼設定內容一目了然

通過4位直接代碼顯示LX-100的設定內容。若使用直接代碼，就能簡單確認設定內容，從而通過電話即可掌握目前的狀態。

教導極其簡單

如需在色標上設定為ON，只要按下ON按鈕即可。

下面以“2點教導”為例介紹最基本的設定方法：

其他的教導方法
· 全自動教導：色標模式下，連續移動物體進行教導。
· 1點教導：彩色模式下，將栓測顏色對準光點進行教導。

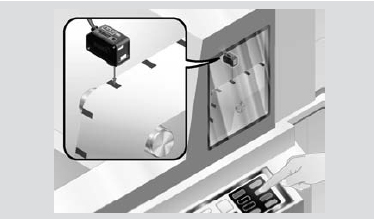

可從外部教導
安裝在裝置內部的色標傳感器，也通過操作盤、觸摸屏等
裝置外側的裝備進行外部輸入教導。種類切換也非常簡單。
其他的教導方法

其他特點和便利功能

小型設計，省空間
將高精度，多功能凝縮于W57×D24×H38mm的緊湊機身中，根據使用設備可選擇電纜型和連接器型2種。對現有設備也非常簡單地使用。

電纜型 ·輸出1(OUT)和輸出2(OUT)裝備 ·教導輸入裝備 ·備有NPN輸出型和PNP輸出型 ·附帶5芯電纜
連接器型 ·教導輸入裝備 ·備有NPN輸出型和PNP輸出型 ·帶M12連接器的電纜(另售)備有直線型和彎頭狀型

按鈕鎖定功能
若使用按鈕鎖定功能，為了使傳感器設定項目不被錯誤更改，該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”，只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時，調節和教導可如在RUN模式中一樣進行。
※按鈕鎖定功能在同時按下MODE按鈕和OFF按鈕2秒以上起有效，再次同時按住這兩個按鈕2秒以上即可取消該按鈕鎖定功能。

定時功能
安裝了取消色標檢測不需要的信號和擴大向控制機器發送信號的范圍的定時功能。

●傳感器安裝了ON延遲和OFF延遲兩種定時器。
●定時時間可從1ms/2ms/5ms/10ms/20ms/50ms/100ms/200ms/500ms這9個階段中選擇。

直接代碼表(D-Code)
可通過4位代碼(D-Code)來確認傳感器的設定模式。以下是其一覽表。

注：
1)傳感器自動設定色標模式的L-ON/D-ON,比如在2點教導中，如需ON輸出的色標上ON按鈕，需OFF輸出的底色上按OFF按鈕即可設定。此時，操作人員根本無需去留心L-ON/D-ON。
2)將檢測精度設定為FINE（標準）/COARSE（粗略）兩個階段。
3)白分壁顯示僅在色標模式中有效。
4)所謂ECO模式為在RUN模式時，一定時間（約10秒以上）沒有按鈕操作的話，自然關閉數字顯示以節省電力的功能，按任意按鈕數字顯示會再次亮起。
5)反轉模式是傳感器將數字顯示顛倒安裝時，使數字顯示倒轉以便于觀察的功能。
*出場時的默認設定：世界代碼為“0004”。

訂購指南

傳感器 (插入式連接器型傳感器不附帶匹配電纜，請另行訂購。)

種類	形狀	型號	輸出	檢測距離
電纜型		LX-101	NPN開路集電極晶體管	10±3mm
電纜型		LX-101-P	PNP開路集電極晶體管
插入式連接器型		LX-101-Z	NPN開路集電極晶體管
插入式連接器型		LP-101-P-Z	PNP開路集電極晶體管

用于插入式連接器型的匹配電纜 (插入式連接器型傳感器不附帶匹配電纜，請另行訂購。)

種類	型號	內容
直線型	CN-24B-C2	長2m	0.34mm² 4芯橡皮電纜，一端帶連接器。電纜外徑： 5mm
直線型	CN-24B-C5	長5m
彎頭狀型	CN-24BL-C2	長2m
彎頭狀型	CN-24BL-C5	長5m

用于插入式連接器型匹配電纜

·CN-24B-C2 ·CN-24BL-C2
·CN-24B-C5 ·CN-24BL-C5
用于插入式連接器型匹配電纜

配件(另售)

種類	型號	內容
傳感器安裝支架	MS-LX-1	LX-100安裝支架可用于各種安裝。
傳感器安裝支架	MS-LX-2	LX-100安裝支架可用于各種安裝。

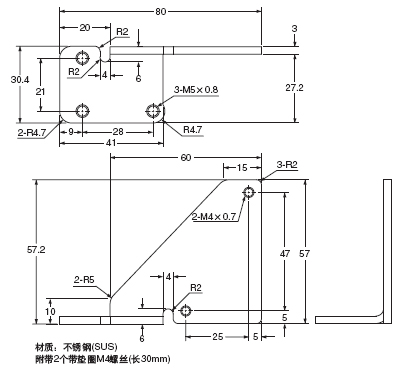

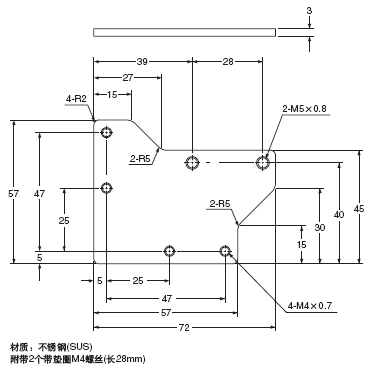

傳感器安裝支架

·MS-LX-1 附帶2個帶墊圈M4螺絲(長28mm)	·MS-LX-2 附帶2個帶墊圈M4螺絲(長30mm)

規格

種類

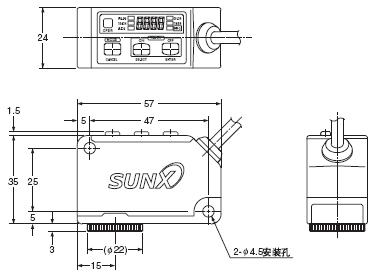

電纜型

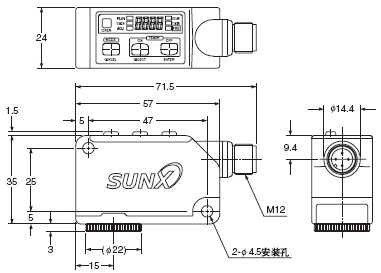

插入式連接器型

NPN輸出

LX-101

LX-101-Z

PNP輸出

LX-101-P

LX-101-P-Z

檢測距離

10±3mm

光點尺寸

1×5mm(檢測距離10mm時)

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電力

通常時：750mW以下(電源電壓24V時，消耗電流30mA以下)，
ECO模式時：600mW以下(電源電壓24V時，消耗電流25mA以下)

輸出1
(OUT)

〈NPN輸出型〉
〈NPN開路集電極晶體管
·最大流入電流：50mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1.5V以下(流入電流為50mA時)
〈PNP輸出型〉
〈PNP開路集電極晶體管
·最大源電流：50mA
·外加電壓：30V DC以下(輸出和＋V之間)
·剩余電壓：1.5V以下(源電流為50mA時)

〈NPN輸出型〉
〈NPN開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下(輸出和0V之間)
·剩余電壓：1.5V以下(源電流為100mA時)
〈PNP輸出型〉
〈PNP開路集電極晶體管
·最大源電流：100mA
·外加電壓：30V DC以下(輸出和＋V之間)
·剩余電壓：1.5V以下(源電流為100mA時)

輸出工作

色標模式時：入光時ON/非入光時ON(教導時自動設定)，彩色模式時：一致時ON／不一致時ON(教導時設定)

短路保護

裝備

輸出2
(OUT)

輸出工作

輸出1的反轉工作

短路保護

裝備

反應時間

色標模式時：45ms以下，彩色模式時：150ms以下

教導輸入

〈NPN輸出型〉
〈NPN無接點輸入
·信號條件：High…＋5V～＋V或開路，Low…0～＋2V(源電流0.5mA以下)
·輸入阻抗：約10k
〈PNP輸出型〉
〈PNP無接點輸入
·信號條件：High…＋4V～＋V(流入電流為3mA以下)，Low…0～＋0.6V或開路
·輸入阻抗：約10k

數字顯示

4位(紅色)LED顯示

靈敏度設定方法

色標模式時：2點教導/全自動教導，彩色模式時：1點教導

靈敏度微調
設定功能

裝備

定時器功能

裝備可變ON延遲/OFF延遲定時器，有效/無效轉換式(定時時間：1～500ms 9個階段可變)

耐
環
境
性
能

保護結構

IP67(IEC)

周圍溫度

－10～＋55°C(注意不可結露、結冰)，存儲：－20～＋70°C

周圍濕度

35～85%RH，存儲：35～85%RH

周圍照明度

白熾燈：受光面照明度3,000

x以下

耐電壓

AC1,000V 1分鐘，所有電源連接端子與外殼之間

耐振動

頻率10～500HZ，雙振幅3.0mm/MAX20G，X，Y和Z各方向2小時

耐沖擊

耐久　加速度500m/s²(約50G)，X，Y和Z各方向3次

投光元件

紅色/綠色/藍色　復合LED(投光波峰波長640nm/525nm/470nm)

材質

外殼：PBT，顯示罩：聚碳酸酯，操作按鈕：硅膠，透鏡：玻璃，透鏡管座：鋁

電纜

0.34mm² 5芯橡皮電纜，長2m

(注1)

電纜延長

0.3mm²以上的電纜全長可延長至100m

重量

機體：約120g　包裝后：約180g

機體：約55g　包裝后：約120g

附件

帶墊圈的M4螺絲(長30mm)：2個

注：插入式連接器型傳感器不附帶匹配電纜，請另行訂購。

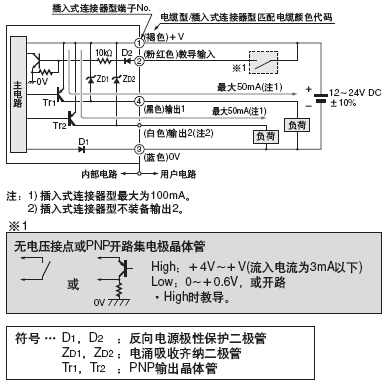

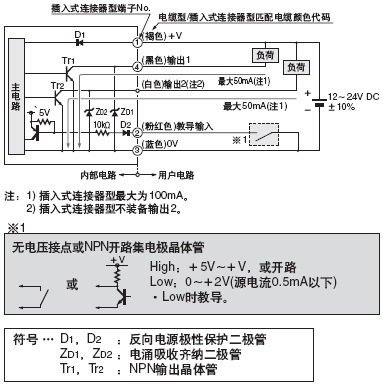

I/O電路圖和線路圖

NPN輸出型

I/O電路圖

PNP輸出型

I/O電路圖

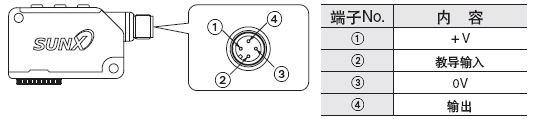

插入式連接器型端子排列圖

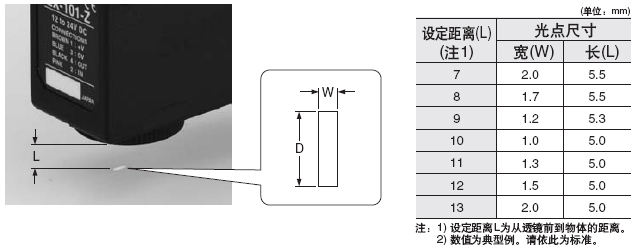

光點尺寸特性圖(典型)

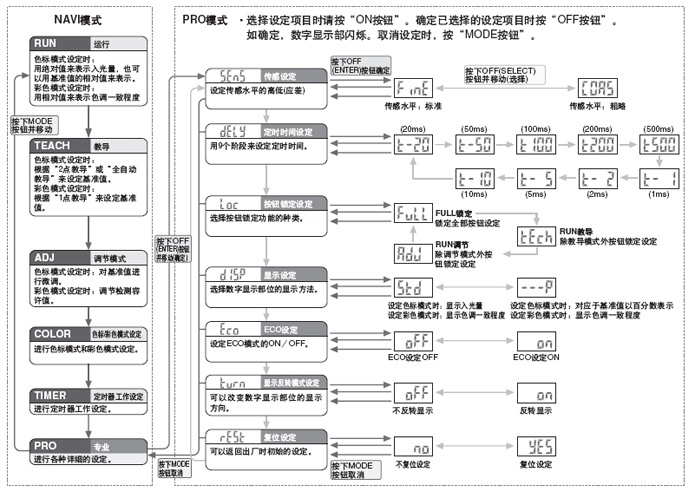

PRO模式設定項目一覽

·在進行教導或各種詳細的設定之前，一定要用NAVI模式的色標/彩色模式設定來進行標記模式或彩色模式的設定。

使用指南

·此目錄是用于選定產品的指南，使用時請務必閱讀產品附帶的使用說明書。

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故、確保安全，請謹慎使用。

安裝

·請注意傳感器的安裝方向與檢測物體的移動方向相對。

·固扭矩應在0.8N·m以下。

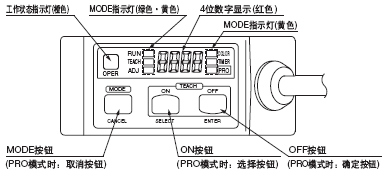

各部件名稱

檢測有光澤的物體時

·檢測有光澤物體時，由于正反射成分較多容易使檢測不穩定。在此情況下，稍稍傾斜傳感器光軸即可減少正反射光，從而可使檢測穩定。
·檢測有光澤物體時，與檢測物體相對，將傳感器傾斜1-~15°安裝。
檢測有光澤的物體時

接線

· 請務必在電源切斷的狀態下進行接線作業。
· 接線有誤時，會導致故障發生。
· 請確認電源變動情況，確保電源輸入在額定范圍內。
· 外加電壓超過額定范圍、或者直接連接至交流電源時，本產品可能會破損或燒壞，請予以注意。
· 在傳感器安裝部位周圍使用產生干擾的設備(開關調節器、變頻電機等)時，請務必將設備的屏蔽地線(F.G.)端子接地。
· 電源使用市售的開關調節器時，請務必將電源的屏蔽地線(F.G.)端子接地。
· 負荷短路或誤接線時，本產品可能會破損或燒壞，請予以注意。
· 與高壓線、動力線并排布線時，請避免使用同一根配線管，否則可能會因感應作用而發生誤動作。
· 電纜需要延長時，其全長可用0.3mm²以上的電纜延長至100m。但為防止干擾，接線應盡可能短。

其它

· 使用時，請避開電源接通時的過渡狀態(0.5s)。
· 快速起動式、高頻點亮式熒光燈的光束會給檢測造成影響，雖然因傳感器類型而有所差異，但還應注意不要使光束直接投射到傳感器上。
· 請勿用手直接觸摸傳感器的鏡頭面，鏡頭上有異物時，請用柔軟的布輕輕擦拭。
· 鏡頭內部模糊時，請拆下鏡頭部分，擦拭干凈。
· 請勿在室外使用。
· 請避免在蒸汽、灰塵等較多的場所、以及有腐蝕性氣體的環境下使用。
· 請注意勿使稀釋劑等有機溶劑、油、油脂直接接觸到本產品。
· 請勿過度彎曲電纜的引出部分，或使其承受76N以上的張力等。
· 不能在具有可燃性、爆炸性的氣體環境中使用。
· 切勿對本產品進行分解、維修或改造。
