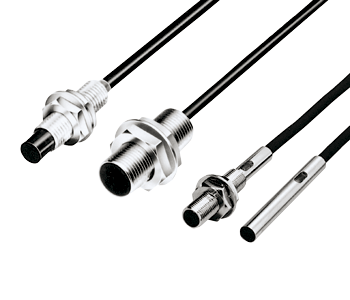

GX系列

高性能，微型設計

超小型 GX-3S□是放大器內置接近傳感器，直徑只有φ 3.8mm。	多種用途 GX系列電源電壓范圍寬，采用開路集電極晶體管輸出，充分的輸出能力和保護構造IP67(IEC)，可用于多種用途。	細長尺寸 GX系列的所有型號裝備有便于調整和維護的工作狀態指示燈。
長檢測距離 非屏蔽型(GX-8ML□)與屏蔽型(GX-8M□)相比，盡管同樣大小而檢測距離增加2倍，且不易受檢測距離變動影響。	牢固外殼 GX-4S型采用了牢固的不銹鋼制外殼。緊固扭矩為0.58N·m以下。	耐彎曲性提高了10倍 耐彎曲性電纜內芯采用特殊合金，反復彎曲的耐久性提高了10倍以上。

用途

檢測磁帶上的螺絲	檢測壓模	部件計數

訂購指南

種類		形狀	檢測距離(注)	型號	電源電壓	輸出	輸出工作
屏 蔽 型	圓 柱 型			GX-3S	12～24V DC ±10%	NPN開路集電極晶體管	常開
				GX-3SB			常閉
				GX-4S			常開
				GX-4SB			常閉
				GX-5S	10～30V DC		常開
				GX-5SB			常閉
	螺 紋 型			GX-5M	12～24V DC±10%		常開
				GX-5MB			常閉
				GX-8M	10～30V DC		常開
				GX-8MB			常閉
非 屏 蔽 型				GX-8ML			常開
				GX-8MLB			常閉

耐彎曲電纜型和5m電纜長度型

附件

· MS-SS3(用于GX-3S型的傳感器安裝支架) · MS-SS5(用于GX-5S型的傳感器安裝支架)

· MS-SS3-2(用于GX-3S型的C支架) 使用C支架，可雙倍增強適用緊固力。

規格

圓柱型

螺紋型

I/O電路圖和線路圖

GX-5S□ GX-8M□ GX-8ML□

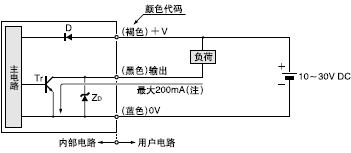

I/O電路圖

符號...D ： 反向電源極性保護二極管 ZD ： 電涌吸收齊納二極管 Tr ： NPN輸出晶體管

· 如果1μF以上的電容器接在0V和輸出之間或＋V和輸出之間，如下所示，串聯1個100Ω的電阻。

   如果沒有電阻，短路保護會被電容器的充電或非充電電流激活，結果無論何時打開電容器，都會延時反應，而連接上的電阻解決了這一問題。
線路圖

注：最大流入電流根據周圍溫度而變化。

GX-3S□ GX-5M□ GX-4S□

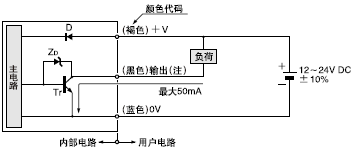

I/O電路圖

注： GX-3S□，GX-4S□和GX-5M□的輸出不裝備短路保護。請勿將它們與電源或容量負荷直接連接。 符號...D ： 反向電源極性保護二極管 ZD ： 電涌吸收齊納二極管 Tr ： NPN輸出晶體管

線路圖

檢測特性圖(典型)

GX-3S□ GX-5M□ GX-4S□

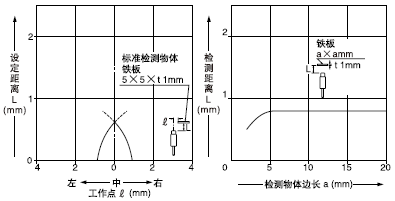

檢測領域特性 檢測物體尺寸和檢測范圍之間的相互關系
	當檢測物體尺寸小于標準尺寸(鐵板5×5×t1mm)時， 檢測范圍如左圖所示縮短。

GX-5S□

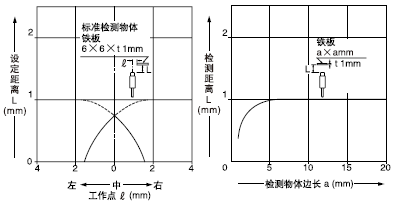

檢測領域特性 檢測物體尺寸和檢測范圍之間的相互關系
	當檢測物體尺寸小于標準尺寸(鐵板6×6×t1mm)時， 檢測范圍如左圖所示縮短。

GX-5S□

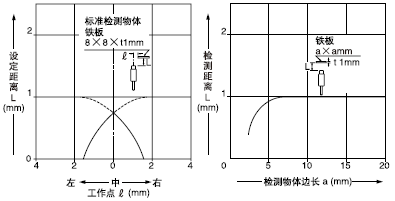

檢測領域特性 檢測物體尺寸和檢測范圍之間的相互關系
	當檢測物體尺寸小于標準尺寸(鐵板8×8×t1mm)時， 檢測范圍如左圖所示縮短。

GX-5S□

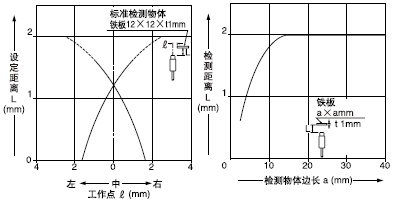

檢測領域特性 檢測物體尺寸和檢測范圍之間的相互關系
	當檢測物體尺寸小于標準尺寸(鐵板×12×t1mm)時，檢測范圍如左圖所示縮短。

注意事項

安裝

用固定螺絲安裝

<屏蔽螺紋型>
· 將固定螺絲在傳感器表面上固定，不過分施力。務必使用帶杯點端的固定螺絲。
	型號 固定螺絲緊固位置A(mm) 緊固扭矩 GX-5M□ 5～10 0.29N·m GX-8M□ 8～22 0.29N·m 注：固定GX-5M□時，使用M3以下固定螺絲。

<圓柱型和非屏蔽螺紋型>
	型號 B(mm) C(mm) 緊固扭矩 GX-3S□ 5～10 3 0.29N·m 使用C支架時 0.58N·m GX-4S□ 5～10 3 0.58N·m GX-5S□ 8～20 5 0.29N·m GX-8ML□ 13～22 10 0.29N·m 注：突出部分需保持C(mm)以上，以避免檢測范圍的減小。

· 使用M3以下固定螺絲固定GX-3S□和GX-4S□，并與工作狀態指示燈垂直安裝。	· 當使用C支架時，放置在離傳感器尾端3mm以上的傳感器上。
· 固定非屏蔽型時，使用固定螺絲在傳感器表面上固定。

用螺母安裝

<屏蔽螺紋型> <非屏蔽螺紋型>	型號 D(mm) 緊固扭矩 GX-4S□ 2～3 0.49N·m 3以上 1.47N·m GX-8M□ 3～11 1.47N·m 11以上 3.43N·m GX-8ML□ 9～11 0.98N·m 11以上 3.43N·m
注：安裝時不使螺母突出于螺紋部分。 · 為了提高緊固強度，GX-8M□和GX-8ML□型的螺紋呈特殊形狀。直接在設備上進行螺紋加工后安裝傳感器時，必須確保底孔直徑在φ 7.2mm以上。

與周圍金屬距離

周圍金屬的影響 · 周圍金屬會影響檢測性能。如下表所示保持最小距離。		傳感器嵌入金屬中 · 如果傳感器完全嵌入金屬中，檢測范圍會減小，特別是圓柱型和非屏蔽型，如下表所示保持最小距離。
	型號 D(mm) GX-3S□ 3 GX-4S□ 3 GX-5S□ 4 GX-5M□ 3 GX-8M□ 4 GX-8ML□ 8		型號 F(mm) G(mm) GX-3S□ 3 φ 12 GX-4S□ 3 φ 12 GX-5S□ 5 φ 15.4 GX-8ML□ 10 φ 30

防止相互干擾

面對面安裝	型號 H(mm) J(mm) GX-3S□ 16 16 GX-4S□ 16 16 GX-5S□ 20 15 GX-5M□ 10 10 GX-8M□ 20 15 GX-8ML□ 50 30
平行安裝 ,

檢測范圍

修正系數

其他

· 電源接通后的短時間(10ms)內，請勿使用。 · 當傳感器安裝在移動基座上時，請勿對傳感器電纜接合處施壓。 [備有附帶耐彎曲電纜的傳感器，它們的型號后有“-R”。]

· GX-3S□，GX-4S□和GX-5M□的輸出不裝備短路保護，請勿將它們與電源或容量負荷直接連接。

尺寸(單位：mm)

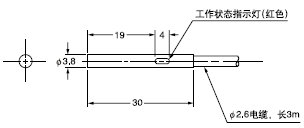

GX-3S□ 傳感器	GX-4S□ 傳感器

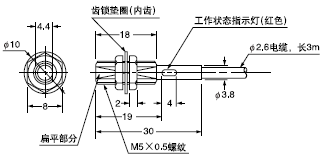

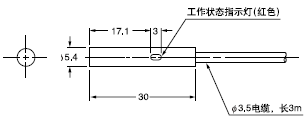

GX-5S□ 傳感器	GX-5M□ 傳感器

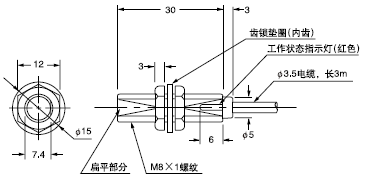

GX-8M□ 傳感器	GX-8ML□ 傳感器
MS-SS3-2 用于GX-3S□的C支架(附件)	MS-SS3 用于GX-3S□的傳感器安裝支架(附件) MS-SS5 用于GX-5S□的傳感器安裝支架(附件)
注：使用C支架，可使適用緊固力達到雙倍。	型號 MS-SS3 MS-SS5 A 16 18 B 9 10 C 6.3 8.3 D 4.9 6.1 適用型號 GX-3S□ GX-5S□
