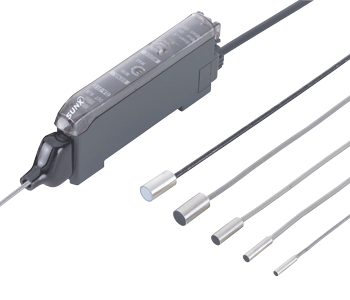

適用于高速檢測

IP67g(JEM)的檢測頭品種繁多

小型金屬零件的檢測	齒輪的轉速檢測

安裝、保養、維護

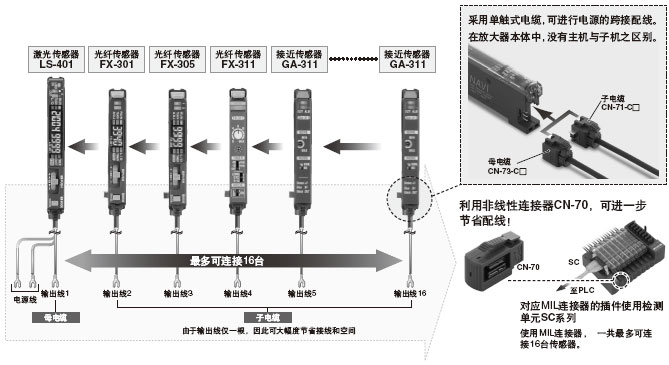

極佳的施工性·維護性

采用與光纖傳感器FX-300系列同樣的樣式，由于單觸式電纜的形狀也相同，可將光纖傳感器
與激光傳感器混合使用，從而可節省電源接線。
配置可用性增強功能

單觸式連接

采用單觸式連接器連接檢測頭和放大器。無需再像以前一樣用螺絲刀進行接線作業。
功能

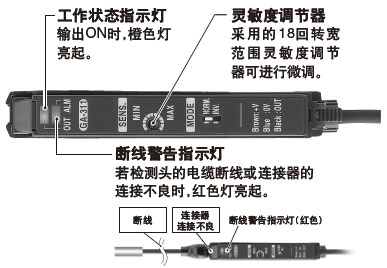

裝備斷線警告指示燈

訂購指南

檢測頭

種 類	形 狀 (mm)	檢測距離(注1)	型 號	應 差(磁滯現象)
圓柱型		最大工作距離-->1.2mm 穩定檢測范圍-->(0～0.6mm)	GH-2SE	0.07mm以下
		1.8mm(0～0.8mm)	GH-3SE	0.05mm以下
		2.4mm(0～1.0mm)	GH-5SE
防測型		4.0mm(0～2.0mm)	GH-8SE	0.04mm以下
			GH-F8SE

注:
1) 穩定檢測范圍是指傳感器能滿足標準檢測物體所有規格的檢測范圍。
最大工作距離是指傳感器(在+20°C穩定溫度下)檢測標準檢測物體的最大距離。
在穩定檢測范圍內使用適用于精確檢測。

放大器(放大器本體不附帶單觸式電纜，請另行訂購。)

種 類	形 狀	型 號	輸 出
連接器型		GA-311	NPN開路集電極晶體管

單觸式電纜(放大器本體不附帶單觸式電纜，請另行訂購。)

尾盤(放大器本體不附帶尾盤，在實際安裝時，請另行訂購。)

形 狀	型 號	內 容
	MS-DIN-E	當串聯連接多個放大器，或在DIN導軌上移動放大器時，這些尾盤確保所有的放大器安全安裝并充分連(每套2個)

母電纜	子電纜
·CN-73-C□	·CN-71-C□

配件(另售)

放大器安裝支架	檢測頭安裝支架
MS-DIN-2	MS-SS□ 可方便地固定檢測頭。

規格

檢測頭

種 類		圓 柱 型				防濺型
型 號		GH-2SE	GH-3SE	GH-5SE	GH-8SE	GH-F8SE
組合放大器		GA-311
穩定檢測范圍(注1)		0～0.6mm	0～0.8mm	0～1.0mm	0～2.0mm
最大工作距離(注1)		1.2mm	1.8mm	2.4mm	4.0mm
標準檢測物體		鐵板5×5×t1mm			鐵板10×10×t1mm
應差(注2)		0.07mm以下	0.05mm以下		0.04mm以下
重復精度(注2)		沿檢測軸，垂直于檢測軸：1 m以下
	保護構造	IP50(IEC)	IP67(IEC)􀄂IP67g(JEM)
耐 環 境 性 能	周圍溫度	－10～＋60°C、存儲時：－20～＋70°C
	周圍濕度	35～85%RH、存儲時：35～85%RH
	耐振動	頻率:10～55Hz 雙振幅1.5mm X, Y和Z各方向2小時
	耐沖擊	加速度500m/s2 (約50G) X, Y和Z各方向5次
溫度特性(注3)		±7%以內	±5%以內	±4%以內
材質		外殼：不銹鋼(SUS303) 檢測部：PVC	外殼：不銹鋼(SUS303) 檢測部：ABS	外殼：不銹鋼(SUS303) 檢測部：PAR	外殼：不銹鋼(SUS303) 檢測部：ABS	外殼：不銹鋼(SUS303) 檢測部：氟化樹脂
電纜(注4)		帶連接器耐油性高頻率共軸電纜，長3m				防濺電纜(電纜被覆： 氟化樹脂)，長3m
重量		本體重量 ：約15g、捆包重量 ：約30g	本體重量：約35g、捆包重量：約45g		本體重量 ：約40g、捆包重量 ：約55g	本體重量 ：約55g、捆包重量：約70g

注：
1) 穩定檢測范圍是指傳感器能滿足標準檢測物體所有規格的檢測范圍。
最大工作距離是指傳感器(在+20°C穩定溫度下)檢測標準檢測物體的最大距離。
在穩定檢測范圍內使用適用于精確檢測。
2) 在穩定檢測范圍內的數據。
3) 指在0～+55°C、+20°C時穩定檢測范圍內的工作距離變動。(單獨檢測頭的數據)
4) 請勿變更檢測頭的電纜長度。
放大器

注：
1)指在0～+55°C、+20°C時穩定檢測范圍內的工作距離變動(放大器單位的值)。
2)不附帶單觸式電纜。請務必另行訂購。
母電纜(3芯)：CN-73-C1(電纜長1m)、CN-73-C2(電纜長2m)、CN-73-C5(電纜長5m)
子電纜(1芯)：CN-71-C1(電纜長1m)、CN-71-C2(電纜長2m)、CN-71-C5(電纜長5m)

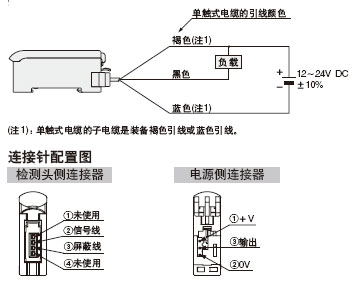

I/O電路與連接

I/O電路圖	接線圖

檢測特性圖(典型)

GH-2SE
檢測領域特性		檢測物體尺寸和檢測距離之間的相互關系
	左圖為經過靈敏度調節后，正好檢測設定距離為0.6mm，尺寸為 5×5×t1mm的鐵板的情況。		當檢測物體尺寸小于標準尺寸 (鐵板5×5×t1mm)時，檢測距 離如左圖所示縮短。 左圖為經過靈敏度調節后，正好檢測設定距離為0.6mm，尺寸為5×5×t1mm的鐵板的情況。

GH-3SE
檢測領域特性		檢測物體尺寸和檢測距離之間的相互關系
	左圖為經過靈敏度調節后，正好 檢測設定距離為0.8mm，尺寸為 5×5×t1mm的鐵板的情況。		當檢測物體尺寸小于標準尺寸 (鐵板5×5×t1mm)時，檢測距 離如左圖所示縮短。 左圖為經過靈敏度調節后，正好 檢測設定距離為0.8mm，尺寸為 5×5×t1mm的鐵板的情況。

GH-5SE
檢測領域特性		檢測物體尺寸和檢測距離之間的相互關系
	左圖為經過靈敏度調節后，正好檢測設定距離為1mm，尺寸為 5×5×t1mm的鐵板的情況。		當檢測物體尺寸小于標準尺寸 (鐵板5×5×t1mm)時，檢測距 離如左圖所示縮短。 左圖為經過靈敏度調節后，正好檢測設定距離為1mm，尺寸為5×5×t1mm的鐵板的情況。

GH-8SE GH-F8SE
檢測領域特性		檢測物體尺寸和檢測距離之間的相互關系
	左圖為經過靈敏度調節后，正好檢測設定距離為2mm，尺寸為 10×10×t1mm的鐵板的情況。		當檢測物體尺寸小于標準尺寸 (鐵板10×10×t1mm)時，檢測 距離如左圖所示縮短。 左圖為經過靈敏度調節后，正好 檢測設定距離為2mm，尺寸為 10×10×t1mm的鐵板的情況。

使用指南

檢測頭與放大器必需配套使用。
請勿變更檢測頭電纜的長度。

檢測頭的安裝
用固定螺絲安裝 緊固扭矩如下表所示。 確保使用帶先端凹處的固定螺絲。	型 號 緊固扭矩 A(mm) GH-2SE 0.17N·m 3以上 GH-3SE 0.17N·m 4以上 GH-5SE 0.78N·m 5以上 GH-8SEGH-F8SE 0.59N·m 5以上
與周圍金屬的間距
若周圍有金屬，會 影響檢測性能。 按下表所示保持最小間距。	型 號 B(mm) GH-2SE 3 GH-3SE 4 GH-5SE 5 GH-8SE GH-F8SE 9
防止相互干擾
當兩臺以上檢測頭平行安裝或面對面安裝時，請按下表所示保持最間距，以防止干擾。
<面對面安裝> <平行安裝>	型 號 C(mm) D(mm) GH-2SE 15 10 GH-3SE 20 15 GH-5SE 25 20 GH-8SE GH-F8SE 40 26
檢測距離
規格表上各產品的檢測距離是根據標準檢測物體所得的數值。請注意當檢測非鐵金屬時，檢測距離需要通過乘以下表所示的修正系數 而得。
修正系數表
型 號 GH-2SE GH-3SE GH-5SE GH-8SE GH-F8SE 鐵 1 1 1 1 不銹鋼 (SUS304) 約0.68 約0.55 約0.69 約0.64 黃銅 約0.53 約0.35 約0.41 約0.37 鋁 約0.51 約0.33 約0.39 約0.32 注 ：如果檢測物是電鍍過的，檢測距離也會改變。
其他
· 電源接通后的短時間(約0.5s)內，請勿使用。 · 請勿使用在振動劇烈的地方，以免誤動作。 · 請勿過度彎曲檢測頭的電纜引線部及施加拉伸等的壓力。

尺寸(單位：mm)

GA-311(傳感器)	GH-2SE GH-3SE GH-5SE GH-8SE GH-F8SE(檢測頭)
	型 號 A B C GH-2SE φ2.8 12 φ1.6 GH-3SE φ3.8 15 φ2.5 GH-5SE φ5.4 15 φ2.5 GH-8SE φ8.0 15 φ2.5 GH-F8SE φ8.0 15 φ2.65
注： 此正面圖是已安裝檢測頭連接器及單觸電纜連接器的圖。 上圖為無檢測頭連接器、 單觸電纜連接器及無罩的狀態。

CN-73-C1 CN-73-C2 CN-73-C5 (母電纜(另售))	MS-DIN-2 (放大器安裝支架(另售))
·長度(L) 型 號 長度(mm) CN-73-C1 1,000 CN-73-C2 2,000 CN-73-C5 5,000

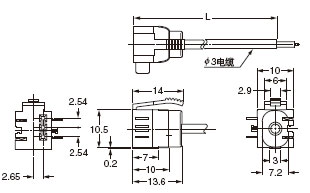

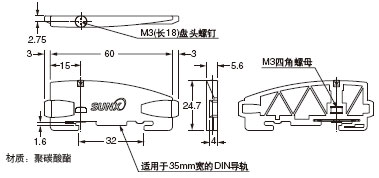

CN-71-C1 CN-71-C2 CN-71-C5 (子電纜(另售))	MS-DIN-E(尾盤(另售))
·長度(L) 型 號 長度(mm) CN-73-C1 1,000 CN-73-C2 2,000 CN-73-C5 5,000

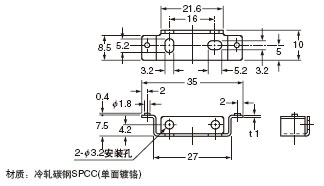

MS-SS3 MS-SS5 MS-SS8 (檢測頭安裝支架(另售))
	型 號 MS-SS3 MS-SS5 MS-SS8 D 16 18 20 E 9 10 11 F 6.3 8.3 10.3 G 4.9 6.1 6.5 適用檢測頭型號 GH-3SE GH-5SE GH-8SE
