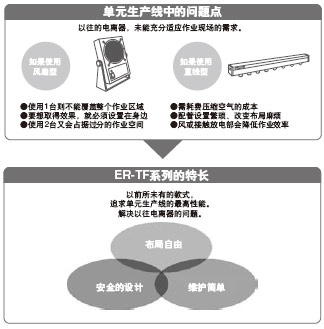

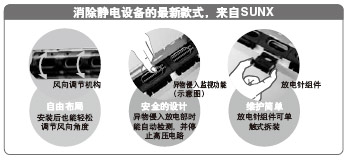

| 項目\種類\型號 |
大范圍風扇型 |
| ER-TF04 |
ER-TF06 |
ER-TF06 |
| 電荷卸載時間 |
約1秒(注1) |
| 離子平衡 |
±10V以下(注2) |
| 電源電壓 |
附屬AC適配器輸入：100～240V AC±10% 50/60Hz(注3)(輸出：24V DC) |
| 消耗功率 |
80VA以下(100V時：70VA以下) |
| 放電方式 |
穩態DC方式 |
| 周?chē)鷾囟?周?chē)鷿穸?/FONT> |
0～＋50°C(不可結露)/35～65%RH(不可結露) |
| 材質 |
直線型單元外殼：ABS、風扇單元外殼：PC、放電針：鎢、安裝配件：SPCC |
| 重量 |
約1.0kg |
約1.2kg |
約1.4kg |
| 附件 |
AC適配器、F.G.接線電纜、更換用空氣濾網5片、帶接地的萬能插頭(三芯)、填縫密封2片 |
| 標準價格(不含稅) |
公開價 | |
|
注：
1) 距氣流出口前表面200mm、本產品中央處、風量最大時的代表示例。
2) 距氣流出口前表面300mm、本產品中央處、風量最大時的代表示例。
3) 附件AC適配器的AC電纜的額定電壓為125V。工作電壓超過125V時，請另行準備適用的AC電纜。 |
I/O電路圖和線路圖 |
|
|
|
 |
| 端 子No. |
名稱 |
| 1 |
N.C.(不使用) |
| 2 |
錯誤輸出 |
| 3 |
COM(-) |
| 4 |
0V |
| 5 |
+V |
| 6 |
F.G. | |
 |

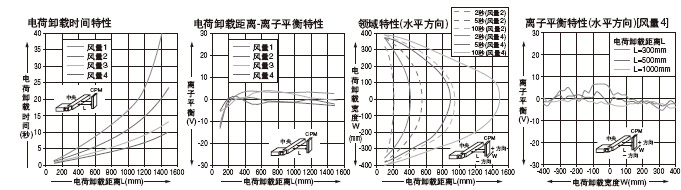

電荷卸載特性圖(典型例) |
| 通過150mmCPM(充電板監視器)測定。(在CPM中心位置) |
|
|
 |
|
|
 |
|
|
 |
請正確使用 |
| 使用前請務必認真閱讀產品附帶的使用說明書。 |
·本產品以在工業環境中使用為目的而開發、制造的。
· 本產品為一般工業用的電荷卸載設備，請勿將其用于與人身安全、健康的維持和管理相關的醫療器具，以及作為防止人身和財產安全事故的防范裝置中使用。
·請勿在有易燃、可燃物的危險場所使用本產品。
·由于本產品會釋放臭氧，在密閉的場所使用時，請務必確保通風良好。
·風扇吸氣口前方10mm以內，請勿放置阻礙空氣流入的物品，否則可能導致事故或故障。
·為防止觸電、確保電荷卸載的效果，請務必將主體的F.G端子接地。
·放電針上施加有高壓電，絕不可觸摸，以防觸電。
·放電針前端尖銳，操作時務請小心，以防受傷。 |
|
|
|

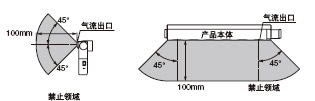

· 離子氣流出口前方100mm以內(參照下圖)，請勿放置物體或其它的
電離器。否則可能會影響本產品的工作和性能。 |
·進行保養維護作業之前，請務必先切斷電源。
·放電針頭部尖銳，清潔時請充分注意。
· 長時間使用后，放電針及其周?chē)约帮L(fēng)扇過濾器容易積塵。如不及時清潔，將影響本產品的電荷卸載功能，并引發故障或事故。因此請定期(放電針每周一次、空氣過濾器兩個月一次)清潔。
· 放電針有使用壽命，清潔后也不能恢復電荷卸載能力時，建議更換放電針組件。更換時請同時更換所有放電針組件。 |
 | |

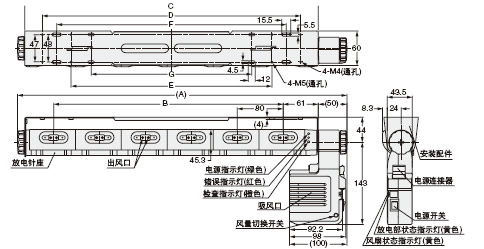

尺寸(單位：mm) |
| 尺寸的CAD數據，可從Web網站(sunx.jp)下載。 |
 |
| 型號 |
A |
B |
C |
D |
E |
F |
G |
| ER-TF04 |
414 |
240 |
351.5 |
290 |
190 |
255 |
120 |
| ER-TF06 |
574 |
400 |
511.5 |
450 |
350 |
400 |
280 |
| ER-TF08 |
734 |
580 |
671.5 |
610 |
510 |
560 |
440 | |
