· 請勿將本產品作為保障人身安全的檢測裝置使用。
· 欲進行以保障人身安全為目的的檢測，請使用符合OSHA、ANSI以及IEC等各國有關人身安全保障的法律和標準的產品。
· 本產品只有在檢測頭和控制器組合使用時才能滿足規格。因此請務必組合使用檢測頭和控制器。
· 請不要觸摸檢測頭測定部及其周邊。否則可能會降低測定精度。
· 檢測頭的金屬部和控制器電源的0V相連，因此請采取絕緣措施后再使用。
· 請不要正極接地。
|
· 本產品是測定電場的儀器。因此，除了測定對象物體以外，若測定范圍(參考下圖)內還存在其他干擾電場的物體，則會影響測定精度，敬請注意。 |
|
|
 |
安裝 |
· 測定距離為21～40.5mm時，比8～20.5mm時的靈敏度更高，因此也更容易受到外部噪聲的影響。請確認使用環境后再使用。
· 為保證測定精度，請在安裝本產品后通過控制器進行調零和校準。詳情請參考控制器(EFS1C)附帶的使用說明書。
· 將本產品作為CE適用品、或在容易產生噪聲的場所使用時，請如右圖所示，用電纜將鐵氧體磁芯纏繞一圈固定。 |
|
|
· 出廠時，本產品的測定部貼有保護膜。使用前請務必除去保護膜。
· 請不要使測定部沾染灰塵。如果測定部及其周邊附有灰塵，可能會降低測量精度。這種情況下請使用鼓風機吹去灰塵。
· 使測定部朝下，使用M3盤頭小螺釘以及彈簧墊圈、平墊圈(請自行準備)安裝檢測頭。安裝時的緊固扭矩為0.5N·m以下。 |
|
 |
|
| <控制器的安裝方法> |
 |
① 將安裝部的后部嵌入35mm寬的DIN導軌上。
② 在將安裝部后部按入35mm寬的DIN導軌的同時，將安裝部前部嵌入35mm寬的DIN導軌。 |
· 若安裝件帶電，可能會影響測定精度，因此請將安裝件接地使用。但，外殼的金屬部必須絕緣。
· 請安裝在振動小的場所。

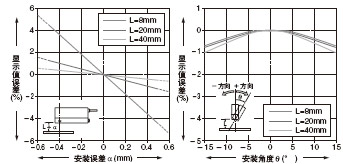

· 安裝時請使測定部與測定對象物體平行，將測定部與測定對象物體之間的距離作為測定距離，并通過控制器EFS1C)設定。(測定距離較短時，測定精度相對較高。) |
<控制器的拆卸方法> |
|
|
① 握住控制器向前推。
② 將前部抬起即可卸下控制器。
注：1) 若不將控制器向前推就向上抬起前部，可能會折斷安裝部后部的卡爪。
|

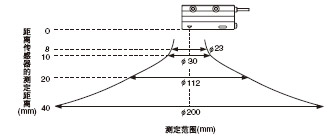

| <測定距離范圍> |
<檢測頭的安裝> |
 |
 |
① 將檢測頭接頭從插口插入，直到 “卡嗒”一聲。
② 用罩蓋罩住接頭。 |
 |
|
|
|
| · 對于OUT1及OUT2，可以設定輸出模式(窗口比較器模式/雙輸出模式)和輸出形態(常開/常閉)。 |
峰值保持測定 |
|
<窗口比較器模式+常開>
· 測定值高于+閾值或低于－閾值時OUT1為ON。
· 過量程時 OUT2為ON。
· 輸出形態為常閉時，輸出邏輯相反。
<雙輸出模式＋常開>
· 測定值高于+閾值時OUT1為ON。
· 測定值低于－閾值時OUT2為ON。
· 輸出形態為常閉時，輸出邏輯相反。 |
· HOLD模式設定為 的任意一個時，可以通過同步輸入信號或突出開關進行峰值保持測定。
· 同步輸入ON或扳下突出開關(“＋”側或“－”側)：峰值保持測定
· 峰值保持測定時，在同步輸入信號輸入期間，+電位峰值和－電位峰值會被更新，并保持到下一個信號輸入為止。
· 同步輸入信號請輸入s2ms以上。
· OUT1和OUT2會根據峰值保持值進行判定輸出， 但模擬輸出不會被保持。判定輸出時不能使用磁滯功能。 |

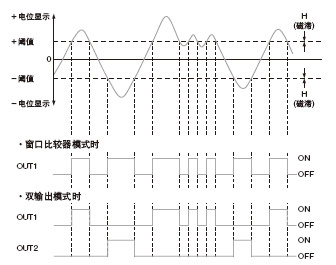

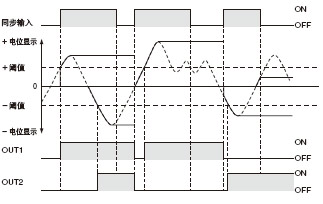

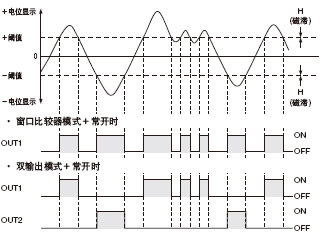

輸出動作時序圖 |
 |
 |
注：
1) 可以分別設定+、－電位的閾值。
2) 磁滯有三個級別可調。 |
樣本保持測定 |
|
|
· HOLD模式設定為OFF時，通過突出開關可以保持顯示值(不能通過同步輸入信號保持)。在希望固定讀取顯示值時非常有效。
·突出開關扳向“＋”側1秒以上：樣本保持有效
·突出開關扳向“－”側1秒以上：樣本保持無效
·OUT1、OUT2以及模擬輸出不能被保持。 |

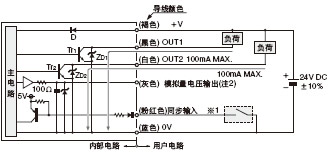

· 接線作業及加裝作業請務必在切斷電源的狀態下進行。
·電源輸入請注意確認電源變動，以免超出額定值。
· 如果施加了超出額定范圍的電壓，或直接連接交流電源，則可能引發機器故障或燒損，請務必注意。 |
· 使用市售的開關調節器時，請務必將電源的框架接地(F.G.)端子接地。
· 本產品安裝處周邊使用易產生噪聲的設備(如開關調節器、變頻調速電機等)時，請務必將設備的框架接地(F.G.)端子接地。
· 請不要與高壓線或動力線并行布線或將它們裝入同一根電線管中使用。否則可能因電磁感應導致機器誤動作。
· 負載短路或接線錯誤可能會造成設備損壞或燒損，請務必注意。
· 模擬輸出沒有配備短路保護電路。因此請不要直接連接電源或容性負載。
· 檢測頭采用的是0.09mm2的細電纜。若大力拉扯電纜可能會導致斷線，請務必注意。
· 檢測頭的電纜不能延長。
· 不要向電纜引出部施加過大的外力，如拉扯或折彎電纜。
· 延長控制器電纜時，0.3mm2以上的電纜不得超過10m。不過，為防止噪聲干擾，接線應盡可能短。 |
|
·使用時請避開電源接通時的過渡狀態(3秒)。
·為了實現穩定的檢測，請在電源接通10分鐘后再使用。
·請不要在除測定對象物體外還有強電場的場所使用。
·請不要在強磁場內使用。
· 請不要摔落本產品或向其施加強力沖擊，否則可能造成本
設備故障。
·請不要在室外使用。
·請不要在蒸汽、灰塵多的場所使用。
· 請不要直接接觸稀釋劑等有機溶劑以及水、油、油脂等物
質。
·請不要在具有可燃性或爆炸性氣體的環境中使用。
·絕對不能分解、修理、改造本產品。 |

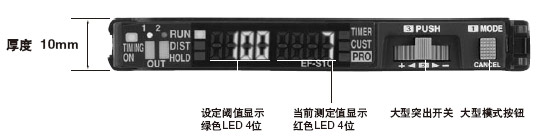

· 在RUN模式中按下突出開關，可以分別調整＋電位和－電
位的閾值。
|
· 對于OUT1和OUT2，可以將定時器動作(ON Delay(開啟延時)、OFF Delay(關斷延時)、One shot(單觸發))和定時器時間設定為相同值。
· 定時器時間可以以1ms為單位設定到9,999ms。
· 設定為HOLD模式時，不能設定定時器功能。
· 如果在定時器功能有效的狀態下設定了HOLD模式，則自動設定為無定時器的 狀態。 |
|
|
· 在RUN模式中按住模式按鈕1秒以上，可以將測定值調整為0(基準)。
· 再次按住模式按鈕1秒以上，可以解除調零功能。 |
|
|

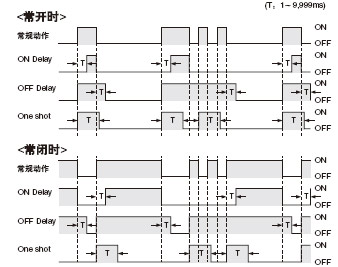

時序圖 |
· 在RUN模式中同時按住模式按鈕和突出開關1秒以上，可以鎖定按鍵，使鍵盤處于無法操作的狀態。
· 再次同時按住模式按鈕和突出開關1秒以上，按鍵鎖定狀態即被解除。 |

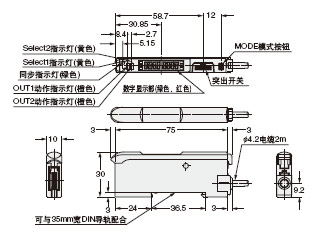

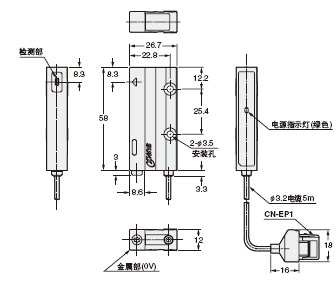

尺寸的CAD數據可從SUNX主頁下載：http://www.sunx.jp/ |
|
|

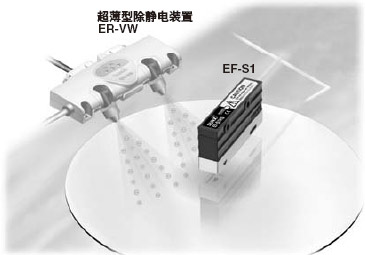

· 設置定時器模式，將其用于靜電消除時間的測量，從而可自動測量并顯示靜電消除時間(1,000～100秒)。
· 按下突出開關，可開始或停止測量。 |
