一、用途
波士RS-232/RS-485/RS-422轉換器都可將RS-232通信距離延長至1.2Km以上（9600bps時）。都可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡。波士電子是通過了ISO9002質量認證的企業。波士電子的RS-232/485/422轉換器是獲得2000國際測控博覽會金獎的產品。
二、硬件安裝
外形都為DB-9/DB-9轉接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（針座）上。如果PC機的RS-232接口為DB-25，請向波士電子特別提出，也可用DB-25/DB-9轉接盒。PC機RS-232串行口的DB-25芯與DB-9芯連接器引腳分配如下：DB-9:2-RXD(收),3-TXD(發),5–GND (地)。DB-25:2-TXD(發),3-RXD(收),7-GND(地)。波士電子還可以提供軍品級（-40℃）的轉換器。
RS-485（或RS-422）通信建議一定要接地線，因為RS-485（或RS-422）通信要求通信雙方的地電位差小于1V。即：半雙工通信接3根線（+A、—B、地），全雙工通信接5根線（+發、—發、+收、—收、地）。為了安全起見，建議通信機器的外殼接大地。光隔轉換器(U485C、U485A)的所有外接電源的“地”必須全部連在一起但不要與計算機外殼地相連，因為電源“地”同時也是RS-485或RS-422的信號“地”。當通信距離超過100米時推薦使用光電隔離的通信接口轉換器。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
|
型 號
|
功 能
|
特 性
|
說 明
|
|
485C
|
RS-232/RS-485/RS-422轉換器（增強型、1800米）
|
全雙工半雙工通用
|
無需供電
|
|
485TC
|
光電隔離RS-232/RS-485/RS-422轉換器
|
全雙工半雙工通用
|
無需供電
|
|
485A
|
RS-232/RS-485轉換器（增強型、1800米）
|
半雙工
|
無需供電
|
|

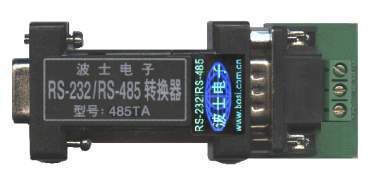

485TA
|
光電隔離RS-232/RS-485轉換器
|
半雙工
|
無需供電
|
|
U485C
|
光隔非光隔通用RS-232/RS-485/RS-422轉換器
|
全雙工半雙工通用
|
無需供電/5V供電
|
|
U485A
|
光隔非光隔通用RS-232/RS-485轉換器
|
半雙工
|
無需供電/5V供電
|
|
波士電子的C型轉換器是國內唯一能夠實現全雙工多機通信的RS-232/RS-485/RS-422轉換器
波士電子的T型轉換器是世界唯一能夠實現光電隔離而且無須電源的RS-232/RS-485/RS-422轉換器
|
RS-485為半雙工通信方式。RS-422為全雙工方式。非光隔轉換器（型號：485C、485A）無需外接電源，最高速率115.2Kbps。U系列光隔非光隔通用轉換器（型號：U485C、U485A）作非光隔轉換器使用時無須供電、U系列作光隔轉換器使用時需外接5V電源（電壓5±0.5V、功耗電流<50mA），通信速率最高大于9600bps。T系列光隔轉換器（型號：485TC、485TA）無須外接電源，通信速率最高大于9600bps，實際可達38.4Kbps以上、適合PC機使用。485C、485TC、U485C為全雙工/半雙工通用型。485A、485TA、U485A為半雙工型。波士電子的系列轉換器分為端點式與節點式，一般默認為端點式。端點式可以帶128個、節點式可以被帶128個點。所有光隔轉換器的隔離電壓均為2500V。所有波士轉換器均內置600W抗雷擊浪涌保護器和1500V防靜電保護器。
