產品名稱：
|
8路電流采集模塊
|
|
型 號：
|
TDAM7018
|
|
價 格：
|
|
|
品 牌：
|
|
|
|
|
8通道模擬量(熱電偶)采集模塊 TDAM7018
8路模擬量(熱電偶)采集模塊廣泛用于各種工業控制與測量系統，其協議指令集兼容于NUDAM，ADAM等模塊，可與其他廠家的控制模塊掛在同一條485總線上,便于計算機編程。高分辨率多通道模擬量輸入，可采集標準電壓、電流、熱電偶等信號，提供高過壓保護和傳感器斷線檢測。支持DCON和Modbus通訊協議。
 升級啦:采集4-20mA信號無需外接電阻，升級版帶+系列可支持電壓采集信號0-5Ｖ
| |
|

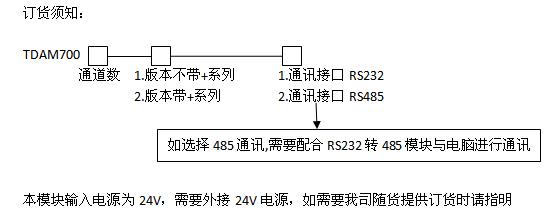

訂購信息
|
產品型號 |
通道數 |
描述 |
|
TDAM7018 |
8路 |
●8通道輸入,支持K,S,T,B型等熱電偶輸入
4-20mA,±500mV輸入,通過軟件設置各通訊輸入類型
●通訊接口:RS232或485
●通訊協議:DCON或MODUBUS |
|
|
溫度采集范圍:K，J，E，N，R，S，T,B型熱電偶.
電流采集范圍:4-20mA (需要并一個20歐姆的電阻)
電壓采集范圍:±500mV |
|
產品型號 |
通道數 |
描述 |
|
|
TDAM7018+ |
8路 |
●8通道輸入,支持K,S,T,B型等熱電偶輸入,
4-20mA,±500mV,0-5V輸入,通過軟件設置各通訊輸入類型
●通訊接口:RS232或485
●通訊協議:DCON或MODUBUS |
|
|
溫度采集范圍:K，J，E，N，R，S，T,B型熱電偶.
電流采集范圍:4-20mA ((不需要外接電阻))
電壓采集范圍:±500mV或0-5V | |
| 主要特點及功能 |
1. CPU采用32位處理器，運算能力強大；
2. CPU配有電源監視電路和看門狗電路，保證惡劣環境下可靠運行；
3. AD采用24位Σ-△ ADC芯片，采樣精度高，轉換速度快, 能有效抑制工頻干擾；
4. 全差分輸入，提供高過壓保護和傳感器斷線檢測功能；
5. 模塊內置測溫元件，自動完成熱電偶冷端溫度補償；
6. 采用標準工業通信接口：RS-485(通信口采用高速光耦隔離保證通信速度和質量)；
7. 通道輸入類型可單獨設置。
|
| 技術指標: |
1.通道數：8通道
2.輸入類型：mV, V, mA, K，J，E，N，R，S，T型熱電偶.
3.隔離電壓：3000 VDC.
4.熱電偶輸入過壓保護：±220V.
5.電源輸入端具有直流濾波器功能，抗干擾能力強，適用于惡劣環境下運行.
6.采樣速度：1000 sample/sec(total).
7.輸入阻抗：20兆歐姆.
8.精度：0.1級.分辯率:24位
9.冷端補償誤差： <±1℃.
10.50Hz與60Hz工頻干擾抑制：CMR>120dB NMR>80dB.
11.供電電源：24VDC.
12.功 耗：< 2W.
13.環境溫度: -20℃～70℃.
14.相對濕度：< 85%無凝結.
15.通訊接口：RS485 光電隔離，ESD保護. 通訊距離：1200米，可加中繼延長
16.安裝方式：DIN35mm標準導軌卡裝或螺釘固定，
產品外觀尺寸：L85*W71*H68mm
|
| |
| 應用領域： |
1．SMT行業溫度數據監控
2．電子設備廠溫度數據監控
3．電子產品的溫度數據監控
4．冷藏庫溫度監測
5．倉庫溫度監測
6．藥廠GMP監測系統
7．環境監測
8．電信機房監控
9．過程溫度監測
10．啤酒生產
11．空調監測
12．石油儀器設備
13．機房環境監測工程
14．庫房環境監測工程
15．塑料機械設備數據監控 |
|
|
|
