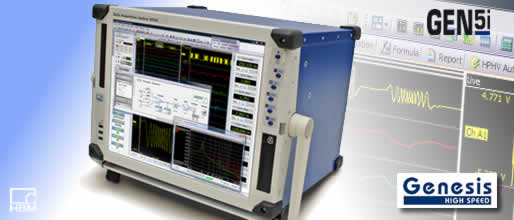

GEN5i 代表著完整的測量鏈:
- 從輸入放大器
- 不同的濾波器
- 濾波速率和觸發事件設定等測量程序的選擇
- 到后處理，評估和數據的存儲
最大可以支持 40 個通道 進行同步測量. 通過內置的 PC（采用 一個 Dual Core 2 處理器, 微軟 Vista 64位 操作系統以及 Perception 軟件, 你可以在任何情況下進行測量并分析測量結果. 測量數據可以通過各種標準接口如 WLAN, 千兆以太網或者USB, 遠程進行分析.
GEN5i 作物瞬間記錄器–任何瞬間狀態都能被捕獲.
GEN5i 測量鏈的所有部件設計用于極高速率信號的采集和分析. 放大器的精度為 0.1%, 測量速率最大為100MS/s, 可以精確捕獲快速的信號序列，其往往發生在材料破壞測試，煙火或者是電力以及高壓電網測試中.
任何的瞬間狀態都會被 GEN5i 捕獲. 在超大瞬間內存的幫助下，整個測試過程都能夠被 GEN5i 快速且輕松地記錄，其采樣能力最高達 8,000 M.
強大的數據記錄能力
很多測量任務產生 復雜的數據序列. 零星現象只有在長期的檢測中才能被發現. 更快的數據存儲速率 和更高的內存容量是長期，持續數據采集的關鍵. 到硬盤的數據傳輸速率 達到28MS/s ，硬盤的最大容量達到 1200GB （RAID 0）使 GEN5i 成為強大的數據記錄器.
開包 - 連接 - 立即測量
GEN5i 是一個 高性能的實驗室，可以幫助你快速，方便地完成測量任務.
你無需花費很長時間來熟悉系統. I與高端 VXI 系統相比, GEN5i 包含可以立即測量的完整軟件 . 新測量點的配置無需使用軟件進行編程. 可以節約大量時間和費用，測量過程更高效.
GEN5i: 更高的性價比
僅使用 GEN5i 一臺設備可以執行廣泛的測量任務 : 不像 VME 或 VMX 需求特殊的解決方案: 一臺設備 - GEN5i - 就可以“手持式，完整測量實驗室”進行的所有測試
所有的費用 (TCO) 意味著所有發生的費用：從熟悉，安裝，操作和維護. 在和其他產品的費用比較中， GEN5i 以其多功能性使其在中長期測試中具有更強的優勢.
面向未來
GEN5i 具有極高的靈活性，使其可以面對未來的測量任務時有更強的優勢. 例如，其提供一個 PCIe16x 和兩個PCI 插槽. 任何輸入模塊都可以結合使用 - 并可以進行同步測量且觸發保持原封不動
數據速率的選擇, 通道分配，濾波以及輸入模塊可以滿足各種戶外測量任務，而對其他設備來講是個難題. 標準的電腦主板 可以在任何時間進行升級.
數據安全: 關鍵數據存儲
對你的關鍵數據做好備份計劃. 你可以通過可數據交換硬盤， DVD-RW 或通過千兆以太網 , USB 和 WLAN 進行數據備份. 你也可以通過其他選項如 SCSI 接口的 RAID 硬盤進行存儲 .
GEN5i 其他優勢包括, 結構緊湊，可以記錄高速數據. 進行安全，高精度的數據采集. 因此: GEN5i 可以最大降低你的投資風險.
Odyssey 最好的繼任者
GEN5i 是 Odyssey 的最佳繼任者. 不僅帶來極高的性能提升. 大約能夠提高 25% 采集能力, 10 倍的快速數據采集速率, 40倍的內存和 200倍的瞬間內存容量, 以及到硬盤10倍的數據流速率.
GEN5i 概覽
- Odyssey 的繼任者
- 替代 VME 和 VXE 系統
- 手持式測試實驗室，包括測量儀表, PC 和 SW
典型應用:
典型應用領域:
測量設備:
- 5 插槽輸入模塊
- 最高達 40 個模擬通道
- 依據輸入模塊，每通道的采樣速率為 200kS/s 到 100MS/s module
輸入模塊:
- 4 通道信號調理
- 8 通道電壓輸入模塊
- 4 通道100MS/s 快速數字轉換器
- 64 通道二進制或計數器輸入
- 每通道最大 2GB 內存
- 到硬盤數據傳輸沒有任何文件尺寸限制
- 最高 56 MB/s 綜合速率, StatStream 技術 (專利)
10秒內顯示 100 GB 數據
選項:
- IRIG 和 GPS Timing interface
- SCSI 接口用于外部硬盤或 RAID 可移動硬盤
