一、概述
正偉研制開發了集自動化、即時化、智能化于一體的經濟實用的水質量無線監測系統。該系統可以對排污口污水的PH值、DO、溫度、電導和排污流量進行實時監控，通GPRS/CDMA無線終端將數據傳送到監控中心和環境管理部門，工作人員可以在監控中心或辦公室進行遠程監測，隨時得到即時數據報告，實現遠端無人值守。
二、系統組成
系統主要是由一個監測中心，若干個固定監測站和專用GPRS/CDMA無線終端組成。
工作原理：監測中心對各個監測站進行控制指揮，各監測站收集各種污染參數，兩者間的控制信號和監測數據通過GPRS/CDMA無線終端傳送完成。
監測中心由功能較齊全的計算機外圍設備如顯示器、打印機、繪圖機等組成。各監測站由各種采集參數的探頭、PAC可編程自動控制器和正偉GPRS/CDMA無線終端組成。
三、系統方案說明
在水質系統中，常常需要對眾多的排污口污水的PH值、DO、溫度、電導和排污流量進行實時監控實時監測，大部分監測數據需要實時發送到管理中心的后端服務器進行處理。由于監測點分散，分布范圍廣，而且大多設置在環境較惡劣的地區，通過電話線傳送數據往往事倍功半，通過GPRS/CDMA/EDGE無線網絡進行數據傳輸，成為水質監測部門選擇的通信手段之一。污染源監測設備可將采集到的污染數據和告警信息通過GPRS/CDMA無線網絡同時發送到多個水質監測部門，實現對排污單位或個人的及時管理，可以大大提高環保部門的工作效率。

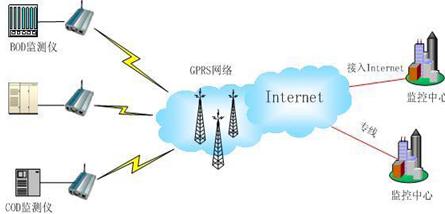

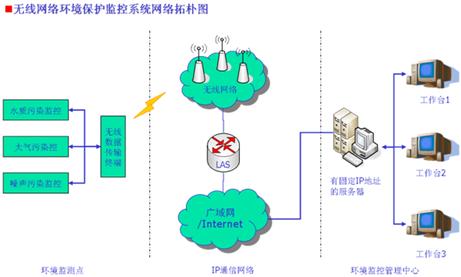

1. 系統結構圖：
2. 系統功能
實時監控
對企業監測點的排污量、設備運行等情況進行實時監控，并以人性化的界面顯示有關數據；
數據接收
數據接收方式有兩種，一種是監測點通信控制器定時向中心返回監測數據（一般按1個小時返回，也可以通過用戶設置）；一種是通過中心向監測點通信控制器發送查詢指令，監測點通信控制器返回當前監測的實時數據；
報警處理
當監測到排污超標、檢測設施非正常關閉等事故時，軟件能自動識別事故類型，并及時向環境監理部門發送報警信息，使環境監理部門能夠以最快的速度及時對企業的違規行為進行糾正、制止，從而保證了環境監理信息傳遞的順暢、完整；
統計分析
a) 對所選擇污染源監測點的監測數據進行各種分析，以曲線圖、直方圖和表格等形式進行顯示。可選擇行業、區域、時間段等條件。包括污染源分析、污染源對比分析、綜合分析、綜合對比分析和監理報告資料分析等；
b)污染源分析可根據條件對污染物排放量和污水排放量進行分析；
c) 污染源對比分析可根據條件對某一污染源進行按月分析和按年分析；
d) 綜合分析可根據條件對污染物、污染類型（水）和治理設備（運行時間）進行分析；
e) 綜合對比分析可根據條件對污染物、污染類型（水）和治理設備（運行時間）進行按月分析和按年分析；
數據存儲 |
