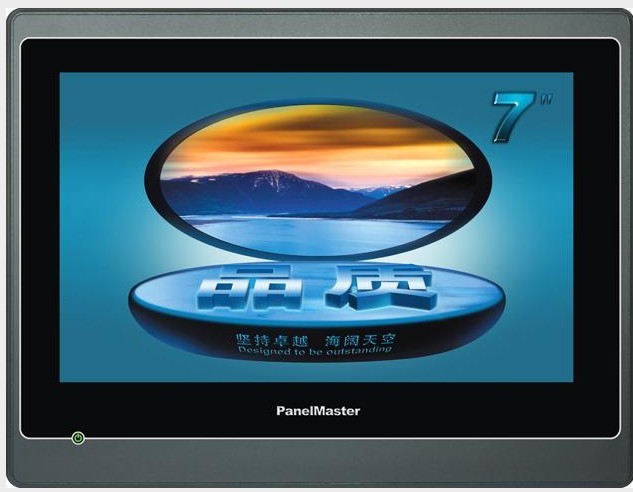

7” 液晶顯示器分辨率:800x480 (65K色, LED背燈)
中央處理器:32位 RISC SOC 集成圖形2D加速器
系統工作內存:64 MB
程序閃存:8 MB
前置裝置*:6個機械式按鈕 與 1個主USB接口
消耗功率(電源) :最大20W (DC 20V~28V)
操作溫度:0ºC ~ 50ºC (32ºF ~ 120ºF)
相對濕度:10% ~ 90% RH, 0~50 ºC, 未結露
耐震動:10~55 Hz (X, Y, Z各軸, 1G, 30分鐘)
CE:符合 EN550022, EN61000-4-2, EN61000-4-3, EN61000-4-8
外觀尺寸(寬x高x深) :188mm x 143.3mm x 35mm
開孔尺寸(寬x高) :174.5mm x 132.5mm
可選通訊接口*：②
①②
COM1/COM2/COM3, USB, 以太網；CAN Bus
支持?jǐn)?shù)據儲存設備：數據閃存盤 ，U盤，微型SD卡
其他可選配置：時鐘, 電池備份內存；S7-300 MPI, BacNet, SucoNet,等授權通訊驅動, 音頻輸出, 內置揚聲器等
① 數據閃存盤的功能:
當應用程序大小超過程序閃存給予的容量時(約5.5 MB), 超過的部份可儲存在此.
應用程序應用程序收集的各式數據可儲存在此.
應用程序可以利用宏指令在此進行文件操作.
儲存在此的數據可以轉存到U盤及微型SD卡.
② 微型SD卡的功用
可作為可攜式數據傳遞媒介: 更新系統及應用程序, 更新配方數據, 下載(轉移)內存數據.
可作為固定式的儲存裝置, 提供類似數據閃存盤的功能
