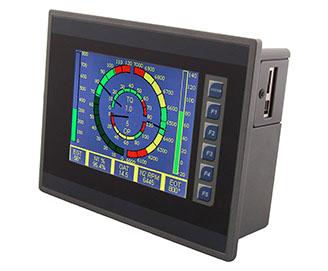

RX371 Ruggedized Color Touch OCS with 5.7
新型RX371真彩觸摸式OCS具有速度更快，功能更強的處理器，更耐用的觸摸屏，全金屬的外殼，防護等級更高，并且支持可插拔式I/O等多種擴展方式。OCS(Operator Control Station)是一款功能強大，穩定可靠的工業控制產品，它將控制器，人機界面，I/O及網絡通訊完美的集于一體，畫面編輯和控制程序開發使用一套免費的軟件Cscape即可完成。
RX371采用新型5.7寸TFT真彩觸摸屏，超過32K色彩。屏幕的顯示效果更佳，亮度更高，可達700NIT。RX371的邏輯掃描速度更快，可達0.2mS/K。RX371擁有先進的控制功能，浮點運算，多回路PID自整定以及字符串處理功能等。另外，RX371還內置了100Mbit標準以太網，支持多種互聯網功能，如基于HTML的網頁瀏覽功能，通過互聯網網頁實時顯示數據狀態，F(xiàn)TP文件傳輸，數據遠程訪問以及控制器遠程編程調試等。此外，還集成了MicroSD®卡存儲功能，用戶可以方便的存儲歷史數據、過程數據或屏幕截圖，可作為無紙記錄儀使用（最大達2GB）。用戶也可以使用MicroSD卡更新下載控制器程序，這對于OEM客戶和需要遠程支持的客戶，都是十分方便的。
RX371支持多種I/O擴展模塊。RX371基本單元包括控制，人機界面和各種通訊功能。可以方便的擴展金屬SmartStack I/O，遠程SmartStix I/O和SmartMod I/O模塊。可通過USB- B口與PC連接對控制器進行編程和界面設計。USB- A口可以連接U盤進行數據傳輸。
多種特性專為惡劣環境使用設計
RX371專門強化了防振方面的設計，抗振性能極佳。另外，觸摸屏采用防彈玻璃制作所使用的材料Lexan，屏幕防撞擊能力更強更耐用。所有功能按鍵進行了改進，可操作三千萬次以上，并且具有更好的觸感。其次，RX371全金屬外殼設計，為控制器提供更好的防護。
|
工作溫度： |
-30 至 60攝氏度 |
|
認證： |
CE，UL，C-UL |
|
防護等級： |
NEMA4X，IP66 |
|
防撞擊度： |
超IK7要求 |
Specifications
| Display Type (LCD with Backlight) |
5.7" QVGA TFT w/32,000 colors. 700 NIT |
| Display Screen Dimensions |
320 x 240 pixels |
| Display Memory |
2.75 MB |
| User Keys |
5 user-defined Function Keys and 1 System
Key designed for 30 Million + operations |
| Number of Screens Supported |
1023 |
| Serial Ports |
2 Serial Ports, RS-232/RS-485 |
| SmartStack Support |
Up to (4) metal SmartStacks directly on back |
| SmartStix Support |
Yes |
| Ethernet |
10/100 MBPS Ethernet |
| Removable Media |
MicroSD® Storage up to 2 GB |
| USB A Connector |
Support for USB Flash Drives |
| USB Mini B Connector |
Programming Port |
| Temperature Range |
-30° to 60° C |
| Approvals |
CE, UL and C-UL pending |
| Environmental |
NEMA 4X and IP66 |
| Impact Rating |
Exceeds requirements for IK7 |
| Height |
5.964" (151.49mm) |
| Width |
7.682" (195.12mm) |
| Depth |
2.425" (61.60mm) |
| Weight |
54 oz (1.53kg) |
| Horner Part Number |
HE-RX371 |
