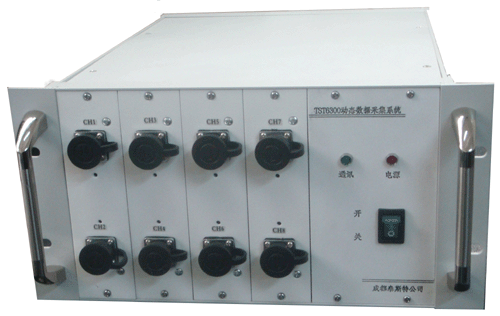

TST6300高速數據采集系統 |
| |
 |
| |
產品介紹:
TST6300動態數據采集系統每臺8/16個并行采集通道，每通道最高200K，集信號放大、濾波、傳感器供電、數據采集、數據存儲為一體，參數程控設置，直接接收毫伏級信號。數據通過RJ45以太網口與上位機進行通訊，
TST6300直接與傳感器連接，通過上位機安裝的DAP6.X系統程序，組成動態測試系統，方便地完成速度、加速度、位移、力、壓力等物理量的信號采集。 系統小巧、結構緊湊、連接簡便，為現場測試和實驗室測試人員提供了高性能的測試解決方案。
|
|
|
|
| 產品特點： |
 集信號調理、傳感器供電、數據采集、數據存儲為一體。 |
| 連接不同的傳感器，直接完成動態信號的測試記錄。 |
| 每臺采集器有8/16個并行通道，一臺上位機可同時控制16臺并行采集器， |
| 在連續監測模式下，數據可自動連續不間斷地存入設置目錄； |
|
技術指標:
| 名稱 |
參數 |
| 通道數（并行 |
8CH/臺，16CH/臺 |
| A/D分辨率 |
16Bit |
| 采樣率 |
200KHz /CH |
| 存儲深度（每通道） |
256K樣點/CH |
| 觸發方式 |
手動觸發、內觸發、外觸發、全通道觸發 |
| 濾波器（－3dB） |
直通、低通1.5K~100K 程控可調 |
| 信號輸入類型 |
電壓V、電荷Q、ICP |
| 通訊接口 |
RJ45以太網接口 |
| 激勵電壓/電流 |
橋壓2V~8V/5~20mA、恒流4mA/24V |
| 供電 |
AC：220V/50Hz |
| 級聯 |
1～16臺（256CH） |
| 尺寸 |
mm×mm×mm |
| 凈重 |
約kg |
型號說明：6300-A電壓信號輸接口為Q9，其他指標與以上相同。 |
|
軟件功能:
全中文界面，無需編程即可實現采集參數設置\數據回放\數據存儲\數據處理\打印等. 數據格式開發，支持用戶專用程序開發。支持EXCEL、Matlab、Word數據格式調用
運行平臺: Windos98/XP
全程控設置:自動平衡，傳感器供電橋壓，測試量程(放大倍數)檔，采集參數設置、自動存盤
數據回放:多窗口\多曲線同時顯示,觸發零點自動判別，特征值
數學處理:時域處理（相加、相減、微分、積分等）/頻域處理(FFT變換、頻率譜等),
數字濾波：高通、低通、低阻、高阻、帶通。
工程單位線形定標：任意工程定標，文件后標定，系統（帶傳感器）靜態標定； |
