產品參數說明
活塞式壓力計是基于帕斯卡定律及流體靜力學平衡原理產生的一種高準確度、高復現性和高可信度的標準壓力計量儀器 . 活塞式壓力計也常簡稱活塞壓力計或壓力計，也有稱之為壓力天平，主要用于計量室、實驗室以及生產或科學實驗環節作為壓力基準器使用，也有將活塞式壓力計直接應用于高可靠性監測環節對當?shù)仄渌鼉x表的表決監測。
性能特點
完全符合JJG59-2007 《活塞式壓力計》、 JJG99-2006 《砝碼》國家計量檢定規程，運用我廠 50 年核心技術推出的活塞式壓力計。
活塞和活塞筒采用高強度，高硬度和低溫度線脹系數的合金鋼、碳化鎢等材料制成，溫度膨脹系數小、變形量小，因而保證活塞有效面積周期變化率較小 從而保證活塞壓力計有極高的靈敏度 。
活塞和活塞筒經精工研磨，其圓度誤差和間隙極小 ，工作介質采用低黏度的癸二酸脂，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。
出于檢定工作的需要，使活塞有效面積相對較小，因此砝碼總質量相對較輕，節省勞動強度。
采用托盤直接加載，避免了附加垂直力，降低了砝碼重心， 相應減小砝碼側向附加誤差。
使活塞轉動更平穩。
活塞工作位置采用位移傳感器監測，具有靈敏、醒目、準確的優點。
砝碼已經進行壓力形變系數和當?shù)刂亓铀俣鹊男拚?BR>送檢時只需送檢活塞測量系統，體積小、重量輕。
主要技術指標

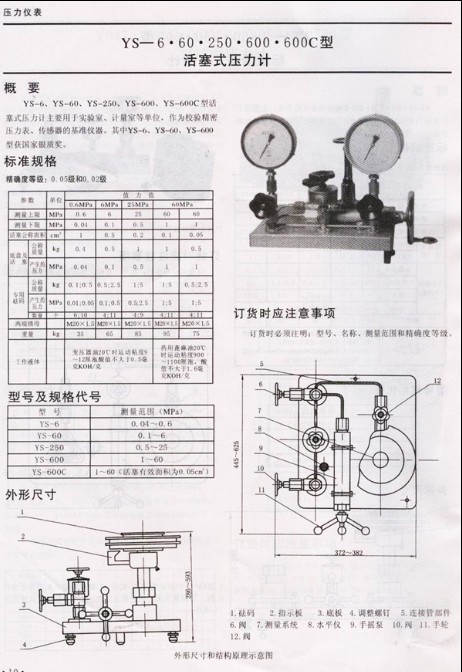

型 號： YS-6 、 YS-60 、 YS-600
標稱范圍/測量范圍： 0.04 ～ 0.6MPa ； 0.1~6 MPa ； 1~60 Mpa 。
準 確 度：
0.02級（±0.02%） ；0.05級（±0.05% ）
功 能：量傳活塞壓力計；檢定數字壓力計、精密壓力表壓力變送器等。、
其它技術指標
活塞材料： 活塞桿：碳化鎢
活塞筒：碳化鎢
砝碼材料：不銹鋼 0.02級,碳鋼0.05級.
工作介質：25MPa 以下為 變壓器油或變壓器油與煤油的混合油 25MPa 以上為 癸二酸二酯
配套產品主要性能參數
|
型號 |
|
YS-6 |
YS-60 |
YS-250 |
YS-600 |
|
參 數 |
單位 |
測量范圍 |
|
0.04～0.6MPa |
0.1～6MPa |
0.5～25MPa |
1～60MPa |
|
標稱上限 |
MPa |
0.6 |
6 |
25 |
60 |
|
標稱下限 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
|
測量上限 |
MPa |
0.6 |
6 |
60 |
60 |
|
測量下限 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
|
活塞公稱面積 |
CM 2 |
1 |
1 |
0.5 |
0.1 |
|
底盤及活塞 |
公稱質量 |
Kg |
0.4 |
0.5 |
0.5 |
1 |
|
產生的壓力 |
MPa |
0.04 |
0.5 |
0.5 |
1 |
|
專用砝碼 |
公稱質量 |
Kg |
0.1;0.2;0.5; 1 |
0.1;0.2;0.5; 1;2;5 |
0.1;0.2;0.5; 1;2;5 |
0.1;0.2;0.5; 1;2;5 |
|
產生的壓力 |
MPa |
0.01;0.02;0.05; 0.1; |
0.01;0.02;0.05; 0.1;0.2;0.5 |
0.2;0.4;1; 2;4;10 |
0.1;0.2;0.5; 1;2;5 |
|
數量 |
個 |
1;2;1;5 |
1;2;1;2;1;11 |
1;2;1;2;1;9 |
1;2;1;2;1;11 |
|
接口 |
|
M20 × 1.5 |
M20×1.5 |
M20 × 1.5 |
M20×1.5 |
|
重量 |
Kg |
35 |
65 |
75 |
95 |
|
工作液體 |
|
變壓器油或變壓器油與煤油的混合油 20 ℃ 時運動粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克 |
癸二酸酯（癸二酸二異戊酯或癸二酸二異辛酯）20 時運動粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克 |
