手操壓力泵是一種液體型手操壓力泵.用于校驗工業流程中現場校驗安裝的測試儀表和控制室內使用的各類壓力儀表.也可為測壓儀表制造廠校表提供壓力源.凡25Mpa以內的各類壓力變送器,壓力傳感器以及各類壓力儀表均可用手操壓力泵進行校驗.
特點:
手操壓力泵為便攜式,重量輕,打壓輕巧.使用方便.結構上設計壓力微調手把,旋轉微調手把可方便地改變輸出壓力.此外還附有高壓軟管連接被校表,儀表接頭連接壓力表.手操壓力泵可隨身攜帶到現場直接與被校儀表連接,校驗既迅速又簡便
結構與工作原理

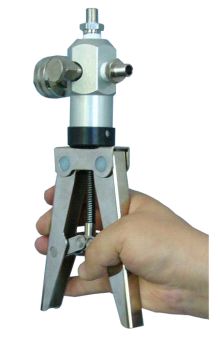

手操壓力泵是有手柄,活塞桿.透氣體,泵蓋,放油手把,微調手把,表接頭等組成.旋轉放油手把關閉放油閥,手握手操壓力泵手柄,用力握緊,放松反復進行,從而帶動活塞桿往復運動,活塞桿往復運動幾次就可以產生輸出壓力25Mpa.
技術數據:
輸出壓力:0~25Mpa
工作環境:
a:溫度:0~40℃ b:相對濕度:≤100%
重量:≤0.8Kg
表接頭螺紋:M14×1.5內螺紋(出口按1/4NPT),高壓軟管的接頭螺紋:M20×1.5內螺紋(出口按1/2NPT)
使用注意事項
壓力泵使用前擰緊透氣體,充入適當油液(如1/2變壓器油),然后在上緊透氣體,反復握緊,放松手柄,趕出油缸內的氣體即可使用.校驗過程中注意各類連接處保持密封,校驗完后在拆卸儀表前要先旋轉放油手把打開放油閥,否則易損壞儀器儀表.
Y060 0~25MPa
T061 -0.1~0MPa

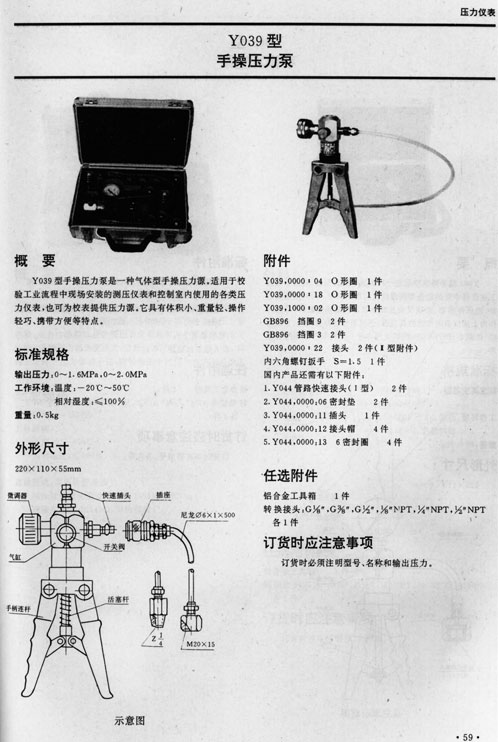

T039 0~1.6MPa
