產品名稱：
|
XC3系列19點PLC
|
|
型 號：
|
XC3-19AR-E、XC3-19AR-C
|
|
價 格：
|
0.00
|
|
品 牌：
|
537
|
|
|
|
| 產 品 說 明 |
|
集邏輯控制，模擬量輸入輸出于一體
開關量輸入：9點（NPN型光耦隔離）開關量輸出：10點（繼電器型）
模擬量輸入：8點（0～10電壓），模擬量輸出：2點（0～10電壓 或 0～20mA）
支持3路AB相輸入
支持4路高速計數（20KHZ）
AC220V（E）或DC24V（C）電源
1、電氣規格
|
輸入電壓 |
AC100V~240V |
|
電壓允許范圍 |
AC90V~265V |
|
額定頻率 |
50/60Hz |
|
功耗 |
低于12W (TYP2.0W) |
|
允許瞬時停電 |
小于20ms |
|
傳感器用電源 |
24VDC±10% 最大400mA |
|
耐電壓 |
AC1000V-10MA 1分鐘(信號與地間) |
|
絕緣阻抗 |
DC500V-約10MΩ （信號與地間） |
2、環境條件
|
操作溫度 |
0~50℃ |
|
保存溫度 |
–10~60℃ |
|
環境溫度 |
20~85%（無凝露） |
|
耐振動 |
10~25Hz(X,Y,Z方向各30分鐘2G) |
|
抗干擾 |
電壓噪聲： 1000Vp-p |
|
周圍空氣 |
無腐蝕性氣體 |
|
保護結構 |
適合IP65F |
3、模擬量輸入輸出
模擬量輸入：8路（0~10V電壓）
模擬量輸出：2路（0~10V電壓或0~20mA）
基本參數表
|
項目 |
模擬量輸入（AD） |
模擬量輸出（DA） |
|
電壓輸入 |
電壓輸出 |
電流輸出 |
|
模擬量輸入范圍 |
0~10V |
- |
|
最大輸入范圍 |
DC±18V |
- |
|
模擬量輸出范圍 |
- |
DC0~10V（外部負載電阻2KΩ~1MΩ） |
DC0~20mA （外部負載電阻小于500Ω） |
|
數字輸入范圍 |
- |
8位二進制數（0~256） |
|
數字輸出范圍 |
12位二進制數（0~4095） |
- |
|
分辨率 |
1/4095(12Bit); 轉換數據以16進制形式存入PLC(12Bit) |
1/256(8Bit); 轉換數據以16進制形式存入PLC（8Bit） |
|
綜合精確度 |
0.8% |
|
轉換速度 |
15ms/1通道 |
2ms/1通道 |
|
模擬量用電源 |
DC24V±10%,100mA |
|
安裝方式 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
|
外型尺寸 |
139×110×93.3（單位cm） |

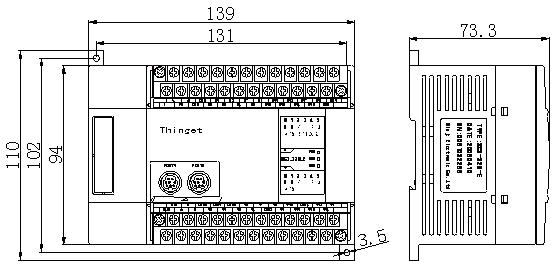

4、外形尺寸（單位：mm）
| |
|
|
|
