產 品 說 明
7英寸顯示屏幕，流線型外觀設計
1600萬色真彩，支持BMP、JPEG格式圖片顯示
豐富的3D圖片素材庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
簡單開關設置切換模式，精確的有觸摸區校準功能
自定義的數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
提供2個USB接口，實現數據的快速傳輸和備份
雙口獨立通訊，可實現多屏一機
支持多種以太網通訊（支持與MODBUS TCP協議設備及西門子S7-1200PLC通過以太網通訊）
型號說明
TE765-MT：USB-B接口
TE765-UT：USB-B接口、USB-A接口
TE765-ET：USB-B接口、USB-A接口、以太網接口
產品規格
|
項 目 |
TE765 |
|
電氣
特征 |
輸入電壓 |
DC22-DC26V |
|
消耗電流 |
200mA |
|
允許瞬時停電 |
10ms以下（實際失電小于1s） |
|
耐電壓 |
AC1000V，10mA，小于1分鐘（信號與時間） |
|
絕緣阻抗 |
DC500V，10MΩ以上（信號與時間） |
|
接口 |
COM1接口 |
支持RS-232/RS-485 |
|
COM2接口 |
支持RS-232/RS-422/RS-485 |
|
USB接口1 |
USB-A（符合USB2.0規范），U盤口 |
|
USB接口2 |
USB-B（符合USB2.0規范），USB下載口 |
|
以太網口 |
標準RJ45（僅限ET系列） |
|
環境 |
操作溫度 |
0－50℃ |
|
保存溫度 |
-20-60℃ |
|
環境濕度 |
10%-90%（無凝露） |
|
耐振動 |
10-25HZ（X，Y，Z方向各30分鐘2G） |
|
抗干擾 |
電壓噪聲：1500Vp-p、脈寬1us、1分鐘 |
|
周?chē)諝?/DIV> |
無腐蝕氣體 |
|
保護結構 |
適合IP65 |
|
畫面
屬性 |
類型 |
1600真彩色 |
|
屏幕大小 |
7英寸 |
|
使用壽命 |
50000小時以上，環境溫度25度，24小時運行 |
|
屏幕分辨率 |
800*480 像素 |
|
對比度 |
V1.0以上硬件版本可調 |
|
文字設定 |
中文：簡體/繁體 英文 日文 韓文 等多種語言 |
|
字符尺寸 |
任意字體、任意大小 |
|
觸摸面板 |
4線電阻式觸摸 |
|
存儲器 |
畫面 |
40MB (暫時) |
|
結構 |
冷卻方式 |
自然風冷 |
|
外部尺寸 |
204.0*150.5*43.9 |
|
面板開孔尺寸 |
192.0*138.5 |

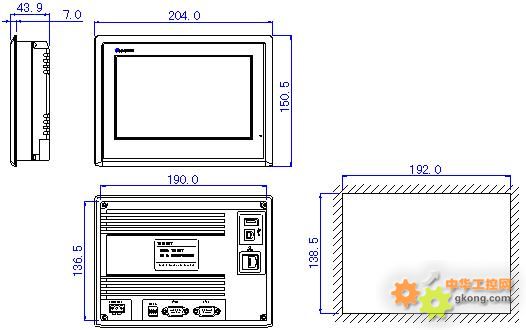

產品外觀及尺寸(單位:mm)
開孔尺寸大小建議向上浮動0.5mm。
