西安上太儀表專業研發、生產及銷售高品質靶式流量計，規格齊全，包括一體式靶式流量計、插入式靶式流量計、分體式靶式流量計、在線拆裝式，歡迎致電洽談。靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段.
上太儀表電子靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。
【靶式流量計產品原理】
SBL/RXDC系列智能電子靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。
STF系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。
◆ 管徑范圍寬：Φ10~Φ2000至更大；
◆ 溫度范圍廣：-196 ~ 500℃；
◆ 適用多種介質：氣體、液體（包括高粘度液體、原油、漿體）、蒸汽；
◆ 適用于低流速介質，其可測量最低流速為0.08m/s。
【靶式流量計參數】
| 產品名稱 |
電子靶式流量計 |
| 適用介質 |
氣體、液體、蒸汽、漿體、稠油、高粘度介質的流量計量 |
| 管徑(DN) |
DN15～DN6000mm至更大 |
| 公稱壓力 |
0.6～42MPa （指連接法蘭公稱壓力，非介質的工作壓力） |
| 工況溫度 |
-200～+450℃（需更高溫度請與工廠聯系） |
| 測量精度 |
±0.2～±1.5%FS |
| 量程范圍 |
1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%) |
| 殼體材質 |
碳鋼；不銹鋼； |
| 供電方式 |
內置3.6VDC鋰電池（可用兩年）；外供24VDC； |
| 輸出信號 |
4～20mA二線制；脈沖0～1000HZ；RS485 |
| 防護等級 |
IP65；IP67 |
| 防爆標志 |
本安型ExiallCT4；隔爆型ExdllCT4 |
| 表頭顯示 |
累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢 |
| 連接方式 |
管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。 |
| 安裝要求 |
可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑） |
| 特殊連接 |
螺紋式；對夾式；在線拆裝式；（需特殊連接定貨時請說明） |
【靶式流量計產品特點】
◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。

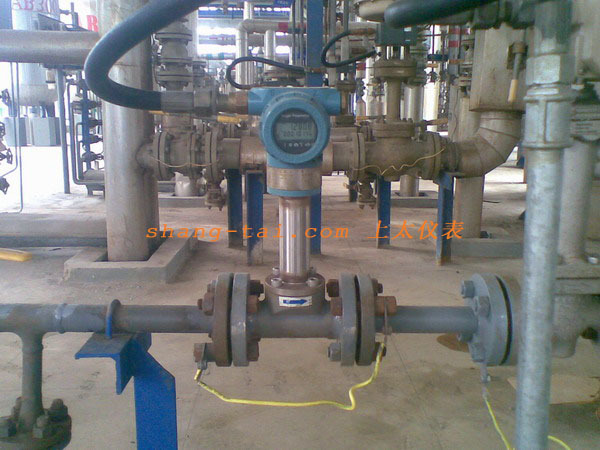

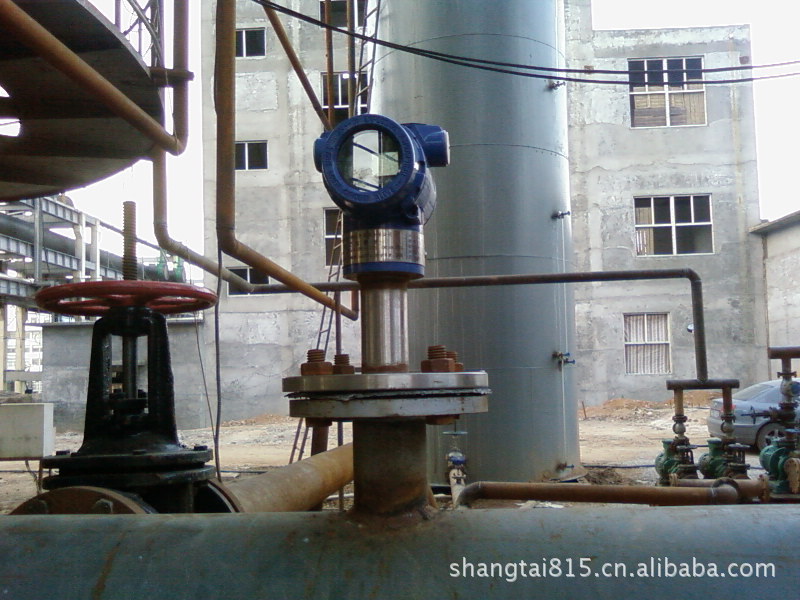

【靶式流量計安裝現場】
【靶式流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
