STM系列
明渠流量計具有同介質非接觸測量，節省場地，工作可靠，量程比寬等優點，既可用于污水排放的測量，又適用于農田水利灌溉的用水計量以及舊城區的排水改造工程。
【明渠流量計標準配置】
1、壁掛式主機，2.8英寸中文LCD，4～20mA輸出
2、超聲波探頭；
3、信號電纜；
4、標準巴歇爾槽（見JJG771-90 ），三角堰、矩形堰、等寬堰等
非滿管狀態流動的水路稱作明渠(open channel)，測量明渠中水流流量的儀表稱作明渠流量計。明渠流量計應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
工業和公用事業常用測量污水的明渠流量儀表按測量原理大體可分為堰法和測流槽兩種。堰式流量計的特點：結構簡單，安裝方便，測量精度和可靠性好；但因水頭壓損，需要下游較暢通。
測流槽式流量計的常用測流槽有多種形式。最常用的是安裝在矩形明渠的巴歇爾槽(ParshaII fIume,簡稱P槽)。
巴歇爾槽流量計的特點：幾乎不受管壁粗糙度等條件變化的影響，測量值的長期變化小；巴歇爾槽的水頭損失在非滿管流儀表中屬于較小的，并且幾乎不必擔憂固體物的沉淀和堆積；
在通常情況下，對于測量較小流量的明渠（<20噸/小時）,常常采用堰式流量計的結構，大于該流量值的情況下，可以根據用戶實際工作情況酌情選用巴歇爾槽流量計或者堰式流量計。
1、明渠流量計基本原理
當被測介質全部通過巴歇爾槽形成自由流時，其流量與巴歇爾槽上游水位的關系為Q=C×Hn 式中C、n為節流系數，H是上游水位高度，通過測量水位的高度再進行一系列換算就可以得出相應的瞬時流量。
（表1）常用型號的流量范圍
|
型號 |
適用渠道（寬×高）mm |
最小流量(T/h) |
最大流量(T/h) |
|
STM—20 |
≥200×250 |
0.32 |
20 |
|
STM—50 |
≥250×300 |
0.65 |
50 |
|
STM—100 |
≥300×500 |
2.77 |
115 |
|
STM—400 |
≥400×650 |
5.40 |
400 |
|
STM—900 |
≥600×800 |
9.00 |
900 |
|
STM—1500 |
≥840×1000 |
12.6 |
1500 |
|
STM—2250 |
≥1020×1000 |
16.2 |
2250 |
|
STM—3000 |
≥1200×1000 |
45.0 |
3000 |
|
STM—4000 |
≥1560×1100 |
90.0 |
4000 |
|
STM—5000 |
≥1680×1100 |
102.0 |
5000 |
2、主要技術指標
|
流量范圍： |
0—5000M3/小時 |
功 耗： |
<10W |
|
環境溫度： |
-20℃～60℃ |
精度等級： |
±2.5%F.S |
|
顯示方式： |
LED數碼管顯示 |
電 源： |
220VAC |
|
累計流量： |
斷電數據不丟失 |
通訊方式： |
RS232接口（選配） |
|
防護等級： |
IP65 |
輸出信號： |
4～20mA |

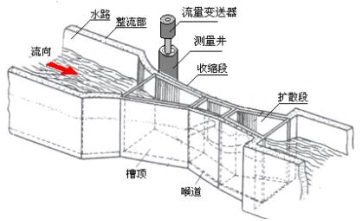

3、巴歇爾槽結構
巴歇爾槽的標識尺寸是喉道寬“b”。首先根據應用需要的最大流量，從“附錄一巴歇爾槽水位-流量公式”中查出合適的巴歇爾槽的喉道寬“b”。再從“附錄二、巴歇爾槽構造尺寸”中查出對應喉道寬等于“b”的巴歇爾槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
巴歇爾槽尺寸：（參見JJG 771-90）
|
類
別 |
序
號 |
喉道段（m） |
收縮段（m） |
擴散段（m） |
墻高
（m） |
|
b
|
L
|
N
|
B1
|
L1
|
La
|
B2
|
L2
|
K
|
D
|
|
小
型
|
1
|
0.025
|
0.076
|
0.029
|
0.167
|
0.356
|
0.237
|
0.093
|
0.203
|
0.019
|
0.23
|
|
2
|
0.051
|
0.114
|
0.043
|
0.214
|
0.406
|
0.271
|
0135
|
0.254
|
0.022
|
0.26
|
|
3
|
0.076
|
0.152
|
0.057
|
0.259
|
0.457
|
0.305
|
0.178
|
0.305
|
0.025
|
0.46
|
|
4
|
0.152
|
0.305
|
0.114
|
0.400
|
0.610
|
0.407
|
0.394
|
0.610
|
0.076
|
0.61
|
|
5
|
0.228
|
0.305
|
0.114
|
0.575
|
0.864
|
0.576
|
0.381
|
0.457
|
0.076
|
0.77
|
|
標
準
型
|
6
|
0.25
|
0.60
|
0.23
|
0.78
|
1.325
|
0.883
|
0.55
|
0.92
|
0.08
|
0.80
|
|
7
|
0.30
|
0.60
|
0.23
|
0.84
|
1.350
|
0.902
|
0.60
|
0.92
|
0.08
|
0.95
|
|
8
|
0.45
|
0.60
|
0.23
|
1.02
|
1.425
|
0.948
|
0.75
|
0.92
|
0.08
|
0.95
|
|
9
|
0.60
|
0.60
|
0.23
|
1.20
|
1.500
|
1.0
|
0.90
|
0.92
|
0.08
|
0.95
|
|
10
|
0.75
|
0.60
|
0.23
|
1.38
|
1.575
|
1.053
|
1.05
|
0.92
|
0.08
|
0.95
|
|
11
|
0.90
|
0.60
|
0.23
|
1.56
|
1.650
|
1.099
|
1.20
|
0.92
|
0.08
|
0.95
|
|
12
|
1.00
|
0.60
|
0.23
|
1.68
|
1.705
|
1.139
|
1.30
|
0.92
|
0.08
|
1.0
|
|
13
|
1.20
|
0.60
|
0.23
|
1.92
|
1.800
|
1.203
|
1.50
|
0.92
|
0.08
|
1.0
|
|
14
|
1.50
|
0.60
|
0.23
|
2.28
|
1.95
|
1.303
|
1.80
|
0.92
|
0.08
|
1.0
|
|
15
|
1.80
|
0.60
|
0.23
|
2.64
|
2.10
|
1.399
|
2.10
|
0.92
|
0.08
|
1.0
|
|
16
|
2.10
|
0.60
|
0.23
|
3.00
|
2.25
|
1.504
|
2.40
|
0.92
|
0.08
|
1.0
|
|
17
|
2.40
|
060
|
0.23
|
3.36
|
2.40
|
1.604
|
2.70
|
0.92
|
0.08
|
1.0
|
巴歇爾槽材質：不銹鋼；玻璃鋼；PVC；聚丙烯
4.STM明渠流量計型號說明
【生產能力】年產一萬套
【銷售熱線】029-84211211，13759878187
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
