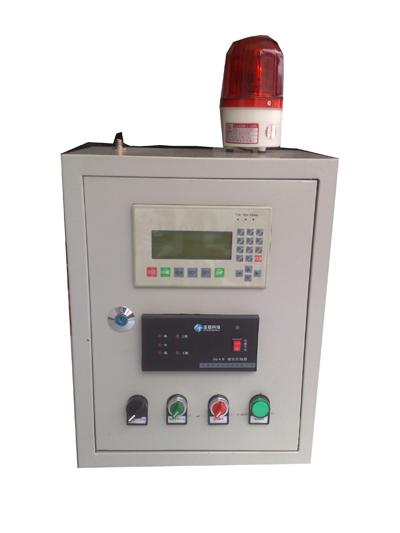

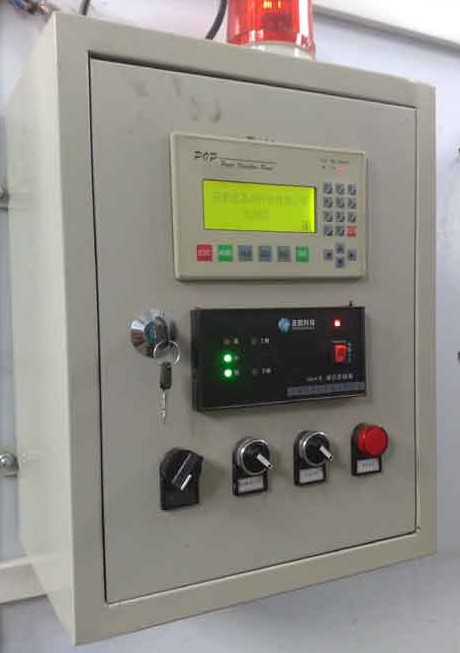

遠程無線PLC液位顯示監控報警系統
1、產品概述
ＳＱ系列無線遠程液位顯示監控報警系統是基于數傳電臺或基于GPRS/CDMA數字業務無線數傳來監控液位的變化，如水位、壓力、溫度、電流、電壓等參數，遠程的所有水池或水箱可以集中到一臺主機上顯示。
2、功能特點
（1）基于數傳電臺
數傳電臺是通過無線電波遠距離傳輸接發數據,它由發送機、接收機、傳感器,可編程邏輯控制器,接受發射電線等幾部分組成。適用于遠距離傳輸數據,山區架線難度大的地方,可對液位,溫度,壓力,流量等進行監測數據,并能遠程控制監測.信號穩定,應用靈活,安裝方便.數傳電臺型無線遠程顯示監控報警系統(發送機)能測量水位、壓力、溫度或其他參數,具有節電功能當發送機安裝現場沒有交流電源時，發送機可外接電池，外接電池可選免維護或太陽能電池。
♦主要技術指標和范圍
①頻率范圍：225.025MHZ-235.025MHZ(或其他頻段)
②功率：3-25W；交流0-220V，直流+12V
③遙測距離：0-15Km
④測量范圍：水位0-5m；0-10m；0-50m，壓力0-1Mpa；0-10Mpa
⑤分辨率：水位0.01m;壓力0.001Mpa
⑥測量精度：水位<±0.05m;壓力<±0. 01Mpa
⑦環境溫度：-20℃-60℃(儀表部分);0℃-80℃(傳感器部分)
⑧相對濕度：常溫90%
♦主要功能
①能測量水位、壓力、溫度或其他參數及發送機電池電壓。
②一臺發送機可配備多臺接收機,在不同地方監測同一點的參數。
③接收機可提供一組4-20mA的電流或1-5V的電壓輸出,供微機采集。
④當發送機安裝現場沒有交流電源時,發送機可外接電池。
⑤超限能夠聲光報警,遠程手動,自動起停設備。
⑥根據客戶需求可檢測設備運行狀態。
（2）基于GPRS/CDMA數字業務無線數傳型
基于全透明的GPRS/CDMA數據傳輸模式，數傳誤碼率低,采用先進的無線射頻技術，基帶調制技術和數字處理技術，廣泛應用于遠程數據采集領域，適用于自來水、油田、水利、工控等諸多領域。GPRS具有良好的實時響應與處理能力，能夠同時收取、處理多個(所有)監控點的數據，無需輪巡，很好的滿足系統對數據采集和傳輸實時性的要求。設備安裝簡單、建設周期短、覆蓋范圍廣。
♦主要技術指標和范圍
①電源：電壓：DC+9V~+30V電流：100mA
②工作環境：溫度：-20℃~+60℃ 濕度：5％～95％非凝結
③通信接口：RS232、RS485
④輸入數量：開關量輸入四路,模擬量輸入四路 精度：10位 4~20mA、0~5V
♦主要功能
①內置 GPRS模塊、TDMA模塊
②數據終端在線，支持數據透明傳輸
③TCP/UDP通信可選
④數據流量統計功能，為用戶提供使用流量參考
⑤虛擬串口技術，并提供智能流量控制功能
⑥提供標準OPS SERVER、DDE接口，兼容各種組態軟件
⑦報警功能：每一路開關量信號均可設定為報警模式，能主動上報報警信息

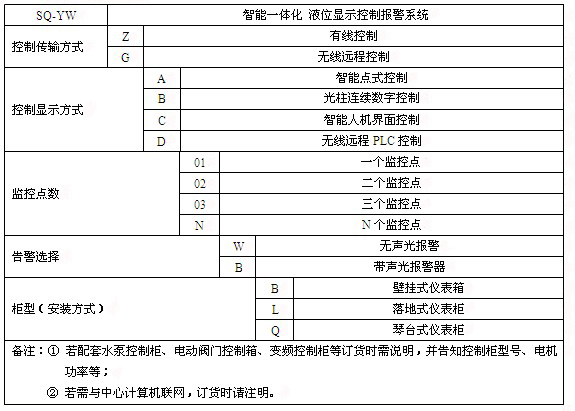

3、選型表
