2路RS-232/1路光纖轉換器
一、用途
波仕電子的OPT2232系列2路RS-232/1路光纖轉換器用于：實現2路RS-232同時到1路光纖的
轉換。OPT2232可以與波仕的OPT232、OPT485等系列多模光纖轉換器配合使用，可以實現兩個主機
的光纖多機通信。OPT2232是世界上最小的雙串口光纖轉換器。由于采用光纖作為通信傳輸介質，具
有高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝

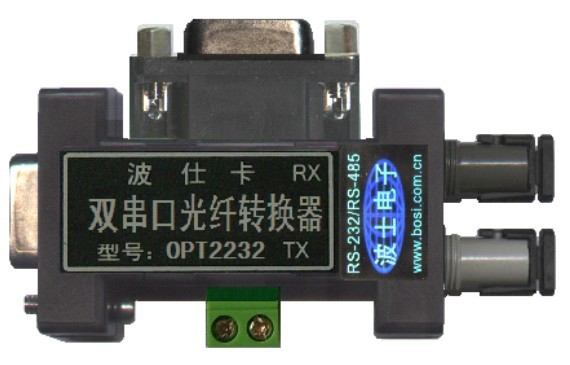

波仕OPT2232系列2路RS-232/1路光纖轉換器的外形為DB-9/DB-9轉接盒大小，使用一對多模
ST光纖接頭，如圖的產品左邊和上面都為DB-9孔的RS-232口，下面為5V電源接線端子，右邊為光
纖頭。OPT2232的兩個DB-9孔都可以直接外插計算機的RS-232口，也可以加轉接延長線接波仕電子
的RS-232/RS-485轉換器構成2路RS-485/1路光纖轉換器，推薦配接485A型號。OPT2232需要外接
直流5V電源。外接5V電源要求5V(±0.5V)50mA，產品配套有5V微型開關穩壓電源。
OPT2232串口光纖轉換器的光纖接收器(RX)和光纖發送器(TX)見產品標簽。使用時發送器ST
頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時
請一定將ST座和ST頭用相配套的橡皮塞子蓋住。均可選SC、FC型的光纖接頭。波仕電子配套提供
各種長度單芯、雙芯光纖以及ST接頭。
三、性能特點
波仕電子的OPT2232雙串口/單路光纖轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有
波仕零延時自動收發轉換技術，確保適合所有軟件!
光纖接口 雙ST頭(可以轉FC、SC頭) 電氣 DB-9孔RS-232(孔頭)
傳輸介質 雙多模光纖 接口 共2個
通信 異步RS-232 尺寸及重量 DB-9/9轉接頭大小、90克
方式 可以轉RS-485、RS-422 傳輸距離 4Km(多模)
光波長 820nm(多模) 適用光纖 50/125、62.5/125、100/140um
注意OPT2232產品的兩路RS-232并不區分地址，都接收到的光纖信號同時送到兩個串口。兩個串
口發送信號時不要同時發送，否則信號會出現重疊。
