相關描述
1.產品介紹

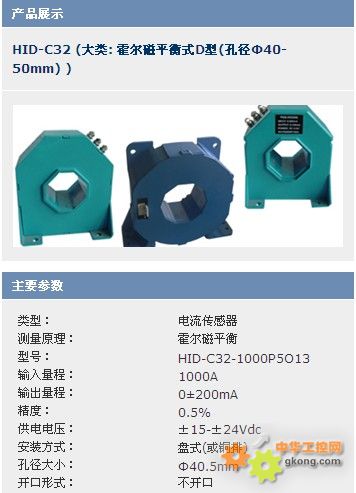

HID-C32-1000P5O13
電流傳感器是一種利用霍爾閉環（磁平衡）原理將被測電流轉換成按比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣。具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。
★交流、直流、混合電流均可測量 ★ 反應時間快 ★高線性度 ★ 盤式安裝 ★ 原副邊高度絕緣
2.選型信息
額定測量：1000A
額定輸出：±200mA
供電電源：±15V-±24Vdc
3.電參數
|
Ipn |
額定電流值(Arms) |
1000 |
|
IP |
對應測量電流范圍(Arms) |
150% x Ipn |
|
KN |
原副邊變換比率 |
1：5000 |
|
Isn |
額定輸出電流(Irms) |
200mA |
|
X |
精度（Ta =+25℃） |
0.5% |
|
EL |
線性度誤差 |
0.1% |
|
Vc |
電源電壓 |
Pn （±5%） |
|
Ioff |
失調電流（Ta =+25℃） |
0.35mA |
|
Tr |
反應時間 |
≤ 1uS |
|
di/dt |
di/dt跟隨速度 |
>100A/uS |
|
f |
頻率范圍 |
DC-150K Hz |
|
Ic |
耗電 |
30mA + Is |
|
RL |
負載電阻(@IpN,@ ±15V) |
20Ω |
|
Rs |
副邊電阻 |
40Ω |
|
Vd |
工頻耐壓(50HZ,1min) |
3.8KV |
|
Ri |
絕緣電阻 |
|
