產品名稱：
|
XD3-16R/T/RT-E/C
|
|
型 號：
|
XD3-16R/T/RT-E/C
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 產 品 說 明 |
|
8點NPN型輸入，8點繼電器（R）或晶體管（T）或繼電器晶體管混合（RT）輸出
AC220V（E）或DC24V（C）電源
最多可外接擴展10個模塊和3塊BD板
具有更高的處理速度
帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持高速計數、脈沖輸出、外部中斷、電子凸輪、C語言編輯功能塊、I/O點的自由切換、自由格式通訊、MODBUS通訊等功能
一般規格
|
項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1uS 脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
RS-232/RS-485，連接智能儀表、變頻器等 |
|
安裝 |
可用M3的螺絲固定或直接安裝在的導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
性能規格
|
項 目 |
規 格 |
|
程序執行方式 |
循環掃描方式 |
|
編程方式 |
指令、梯形圖并用 |
|
處理速度 |
0.05us |
|
停電保持 |
使用FlashROM及鋰電池 |
|
用戶程序容量 |
128KB |
|
I/O點數 |
總點數 |
32點 |
|
輸入點數 |
18點（X0~X21） |
|
輸出點數 |
14點（Y0~Y15） |
|
內部線圈（X） |
1048點：X0~X2027 |
|
內部線圈（Y） |
1048點：Y0~Y1037 |
|
內部線圈（M、HM） |
11008點 |
|
流程（S） |
1153點 |
|
定時器（T） |
點數 |
640點 |
|
規格 |
100mS定時器：設置時間0.1~3276.7秒
10mS定時器：設置時間0.01~327.67秒
1mS定時器：設置時間0.001~32.767秒 |
|
計數器（C） |
點數 |
672點 |
|
規格 |
16位計數器：設置值K0~32,767
32位計數器：設置值-2147483648~＋2147483647 |
|
數據寄存器（D） |
11048字 |
|
FlashROM寄存器（FD） |
8144字 |
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
|
口令保護 |
6位長度ASCII |
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 | |

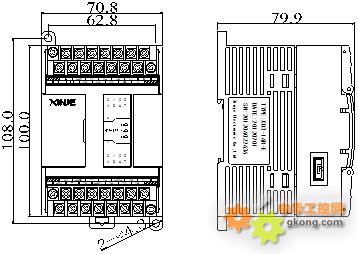

產品外觀及尺寸(單位:mm)
|
|
|
|
