LCD顯示是嵌入式系統最常用的功能之一，因此英創各種型號的嵌入式主板均提供有專門的LCD顯示接口。在以英創嵌入式PC模塊為核心構成的嵌入式系統中，通常把LCD模塊作為系統的標準顯示單元，這樣應用程序無需任何驅動程序支持，直接使用printf（）函數就可實現基本信息的顯示，大大方便了設備開發調試，得到廣大用戶的認可。
英創公司的開發評估底板提供了統一的LCD接口，該接口可配置為INTER時序或MOTOROLA時序，采用20芯IDC插針，交錯排列，如表1。
|
信號名稱及簡要描述 |
PIN# |
PIN# |
信號名稱及簡要描述 |
|
GND，公共地 |
1 |
2 |
VCC，電源輸出 |
|
Vadj，字符LCD對此度控制 |
3 |
4 |
A0，地址總線，可編程信號線 |
|
LCD_WE#，寫信號，低有效 |
5 |
6 |
LCD_E或LCD_RD#* |
|
SD0，數據總線，LSB |
7 |
8 |
SD1，數據總線 |
|
SD2，數據總線 |
9 |
10 |
SD3，數據總線 |
|
SD4，數據總線 |
11 |
12 |
SD5，數據總線 |
|
SD6，數據總線 |
13 |
14 |
SD7，數據總線 |
|
A1，地址總線，可編程信號線 |
15 |
16 |
A2，地址總線，可編程信號線 |
|
LCD_CE#，LCD片選，低有效 |
17 |
18 |
A3，地址總線，可編程信號線 |
|
RESET#，復位輸出，低有效 |
19 |
20 |
A4/（背光控制）** |
表1：LCD接口
* 對字符LCD、MOTOROLA時序接口的控制器，如KS0108（或HD61202）控制器的點陣LCD，6腳為LCD_E總線使能信號，高電平有效；對INTER時序接口，如T6963 和SED1335 控制器的點陣LCD，6腳為LCD_RD#讀信號，低電平有效。
** PIN20 為可選擇信號線，用戶可以選擇用作地址總線A4，此時通常用于和ETA906 配合使用，連接TFT 類的LCD；用戶還可以選擇作為大多數單色LCD的背光控制，背光電壓在+4.3V左右，常用的背光控制電路如圖1。圖1中通過一位GPIO控制背光的打開與關閉，LED的A，K極對應于LCD面板上背光的陽極和陰極。
圖1：背光控制電路
英創公司嵌入式主板對各種單色中低分辨率LCD顯示所支持的型號見表2。
|
控制器 |
分辨率 |
應用特點 |
|
HD44780
或兼容型號 |
字符：4×20 |
小型智能設備，低成本。對最終不需要顯示的產品，可作為開發調試輔助工具。 |
|
字符：2×20 |
|
字符：2×16 |
|
KS0108
或兼容型號 |
點陣：128×64 |
最常用的支持漢字的顯示屏。 |
|
點陣：192×64 |
常用的支持漢字的顯示屏。 |
|
SED1520 |
點陣：122×32 |
小尺寸，支持漢字顯示，常用于1U ( 1.75' ) 高度工控設備中。 |
|
T6963C
或兼容型號 |
點陣：128×64 |
操作速度較快，支持漢字顯示，可作簡單的波形顯示應用。對無需漢字的應用，還可同時使能字符顯示面和圖形顯示面。 |
|
點陣：240×128 |
|
點陣：240×64 |
|
點陣：128×128 |
|
SED1335
或兼容型號 |
點陣：320×240 |
在該分辨率下最常用的方式。 |
|
點陣：240×160 |
PDA等移動顯示常用LCD分辨率。 |
|
RA8802 |
點陣：320×240 |
控制器內嵌一、二級漢字字模，特別適合ETR186、ETR232i、ETR100E、ETR328需要顯示全漢字的應用。 |
|
ST7920
或兼容型號 |
字符：16×4 |
控制器內嵌一、二級漢字字模，特別適合ETR186、ETR232i、ETR100E、ETR328需要顯示全漢字的應用。 |
|
字符：40×2 |
表2：英創支持的單色中低分辨率LCD
|
KS0108 128×64點陣LCD |
|
T6963C 240×128點陣LCD |
| |
|
|
|
|
4×20字符型LCD |
|
SED1335 320×240點陣LCD |
下面以ETR232i為例，給出和幾種常用屏的接線方法，表中所列的LCD 均以北京精電蓬遠的LCD作為例子，用戶若購買其它公司的LCD，可能出現LCD 信號編排順序的不同，請對廠家提供的技術手冊進行詳細閱讀理解后再對應。
|
信號名稱及簡要描述 |
底板PIN# |
2#LCD PIN# |
信號名稱及簡要描述 |
|
GND，公共地 |
1 |
1、2 |
GND，公共地 |
|
VCC，電源輸出 |
2 |
4 |
VCC，電源 |
|
A0，地址總線， |
4 |
9 |
A0，選擇寄存器 |
|
LCD_WE# |
5 |
6 |
WE#，寫信號，低有效 |
|
LCD_RD# |
6 |
7 |
RD#，讀信號，低有效 |
|
SD0，數據總線，LSB |
7 |
12 |
SD0，數據總線，LSB |
|
SD1，數據總線 |
8 |
13 |
SD1，數據總線 |
|
SD2，數據總線 |
9 |
14 |
SD2，數據總線 |
|
SD3，數據總線 |
10 |
15 |
SD3，數據總線 |
|
SD4，數據總線 |
11 |
16 |
SD4，數據總線 |
|
SD5，數據總線 |
12 |
17 |
SD5，數據總線 |
|
SD6，數據總線 |
13 |
18 |
SD6，數據總線 |
|
SD7，數據總線，MSB |
14 |
19 |
SD7，數據總線，MSB |
|
LCD_CE |
17 |
8 |
CE#，片選，低有效 |
|
RESET# |
19 |
11 |
RST#，復位輸入，低有效 |
表3：與SED1335控制器320X240點陣（2#）LCD連接表
注：SED1335的接口電平要求為5V，而英創公司的部分嵌入式主板提供的LCD接口電平為3.3V，為此，我們提供有3.3V轉5V的電平轉接模塊ETA207。
|
信號名稱及簡要描述 |
底板PIN# |
3#LCD PIN# |
信號名稱及簡要描述 |
|
GND，公共地 |
1 |
3 |
GND，公共地 |
|
VCC，電源輸出 |
2 |
4 |
VCC，電源 |
|
A0，地址總線， |
4 |
6 |
D/I，選擇寄存器 |
|
LCD_WE# |
5 |
7 |
R/W，讀寫選擇 |
|
LCD_RD# |
6 |
8 |
E，讀寫使能，高有效 |
|
SD0，數據總線，LSB |
7 |
9 |
SD0，數據總線，LSB |
|
SD1，數據總線 |
8 |
10 |
SD1，數據總線 |
|
SD2，數據總線 |
9 |
11 |
SD2，數據總線 |
|
SD3，數據總線 |
10 |
12 |
SD3，數據總線 |
|
SD4，數據總線 |
11 |
13 |
SD4，數據總線 |
|
SD5，數據總線 |
12 |
14 |
SD5，數據總線 |
|
SD6，數據總線 |
13 |
15 |
SD6，數據總線 |
|
SD7，數據總線，MSB |
14 |
16 |
SD7，數據總線，MSB |
|
A1，地址總線 |
15 |
2 |
CSB#，片選B * |
|
A3，地址總線 |
18 |
1 |
CSA#，片選A |
表4：與HD61202（KS0108）控制器128X64點陣（3#）LCD連接表
*若用戶接上LCD 后出現左右屏幕顯示內容相反的情況，將CSA#與CSB# 交換。
|
信號名稱及簡要描述 |
底板PIN# |
4#LCD PIN# |
信號名稱及簡要描述 |
|
GND，公共地 |
1 |
2 |
GND，公共地 |
|
VCC，電源輸出 |
2 |
3 |
VCC，電源 |
|
A0，地址總線， |
4 |
8 |
D/I，選擇寄存器 |
|
LCD_WE# |
5 |
5 |
R/W，讀寫選擇 |
|
LCD_RD# |
6 |
6 |
E，讀寫使能，高有效 |
|
SD0，數據總線，LSB |
7 |
11 |
SD0，數據總線，LSB |
|
SD1，數據總線 |
8 |
12 |
SD1，數據總線 |
|
SD2，數據總線 |
9 |
13 |
SD2，數據總線 |
|
SD3，數據總線 |
10 |
14 |
SD3，數據總線 |
|
SD4，數據總線 |
11 |
15 |
SD4，數據總線 |
|
SD5，數據總線 |
12 |
16 |
SD5，數據總線 |
|
SD6，數據總線 |
13 |
17 |
SD6，數據總線 |
|
SD7，數據總線，MSB |
14 |
18 |
SD7，數據總線，MSB |
|
LCD_CE |
17 |
7 |
CE#，片選，低有效 |
|
RESET# |
19 |
9 |
RST#，復位輸入，低有效 |
表5：與T6963C控制器128X64（240X128）點陣（4#）LCD連接表
注：4#LCD的1腳FG和18腳FS接地或者接5V，具體請參考LCD 的技術手冊
在需要進行彩色LCD顯示的場合，我們建議對成本敏感的客戶選用模擬接口的TFT LCD，這樣既可以達到不錯的彩色顯示效果，又可以相對于數字LCD節約一大筆成本。對于模擬接口的TFT LCD，我們選用第三方的LCD控制器直接與嵌入式主板的LCD接口連接，達到彩色輸出的目的。
英創公司嵌入式主板對部分模擬TFT LCD顯示所支持的型號見下表。
|
尺寸 |
分辨率 |
顏色 |
液晶 |
控制板 |
|
5.6'' |
320 x 234 |
256 |
多種型號的
模擬TFT LCD
，如臺灣群創 |
多種第三方
LCD控制板 |
|
6.5'' |
400 x 234 |
256 |
|
7'' |
480 x 234 |
256 |
|
8''寬 |
800 x 480 |
256 |
|
8'' |
800 x 600 |
256 |
表6

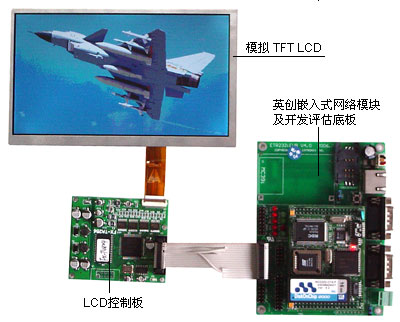

模擬接口TFT LCD顯示效果示意圖
對于上述列表中的各種LCD，英創公司在開發光盤中提供了與之相對應的圖形庫，用戶可利用該圖形庫的API函數實現畫點、線、圓，多種字形的ASCII碼漢字顯示等功能。用戶還可以在光盤中的圖形和漢字顯示應用例程基礎上進行修改，以快速構建自己的應用程序。
|
