液體壓力
當實際可行時，流量計應檢驗流體在整個工作壓力范圍內壓力變化對輸出信號的影響，最大的影響用輸出量程的百分數表示。
表 4
|
試驗序號 |
說明 |
管道彎頭出口至電極平面的距離 |
備注 |
管路配置圖示 |
|
1 |
在電極軸線平面內一個彎頭 |
最小 |
|
|
|
2 |
與電極軸線平面呈直角的一個彎頭 |
最小 |
|
|
|
3 |
同序號1試驗 |
5DN |
|
|
|
4 |
同序號2試驗 |
5DN |
|
|
|
5 |
同一平面內兩個相鄰彎頭 |
最小 |
|
|
|
6 |
正交平面內兩個相鄰彎頭 |
最小 |
|
|
|
7 |
同序號5試驗 |
5DN |
|
|
|
8 |
同序號6試驗 |
5DN |
|
|
|
9 |
同序號5試驗 |
最小 |
試驗序號5中兩個彎頭與流量計電極平面成直角 |
|
|
10 |
同序號6試驗 |
最小 |
試驗序號6中兩個彎頭與流量計電極平面成直角 |
|
|
11 |
同序號7試驗 |
5DN |
試驗序號7中兩個彎頭與流量計電極平面成直角 |
|
|
12 |
同序號8試驗 |
5DN |
試驗序號8中兩個彎頭與流量計電極平面成直角 |
|
|
）流量計  |
5.3 外部影響
5.3.1供電電源畸變
5.3.1.1主電源變化
調節供電電源下列數值，負載阻抗按5.1規定時，應測量范圍下限值和量程的變化。
a)電壓：
1）公稱值；
2）參比值加上它的10％，若低于本規定，按制造廠限定；
3)參比值減去它的15％,若低于本規定，按制造廠限定。
b)頻率：
1）公稱值：
2）參比值加上它的2％、參比值減去它的10％，若窄于此范圍，按制造廠限定。
在低電壓/低頻率情況下，應進行一項檢查，以證實當輸入接近范圍上限值時，輸出未送到低于其范圍上限值的極限值。影響應以輸出量程的百分數表示。
5.3.1.2供電電源短時中斷
本試驗目的是測定流量計從規定的正常電源切換到備用電源時的性能。試驗時流量在量程的50％保持不變。
直流供電電源應中斷5ms、20ms、100ms、200ms和500ms；交流供電電源應過交越點上中斷1個周期，10個周期和25個周期。
應記錄下列數值：
a)輸出的最大瞬時正、負變化：
b）電源重新接通后，恢復到穩態輸出值99％時所需的時間；
c)輸出的任何永久變化。
為了得到較好的不確定度估計量，試驗必須重復十次，兩次試驗之間的時間間隔至少等于十倍的中斷時間。
5.3.1.3供電電源畸變
應把5％失真的具有可變相位的三次諧波疊加在供電電壓上。應測定流量信號的最大變化并用量程的百分數表示。
5.3.2電干擾
在進行本條文內所規定的所有試驗期間，流量應保持在量程的50％不變。
5.3.2.1供電電源瞬時過壓
應把尖峰電壓疊加在供電電源上。尖峰電壓能量應為0.1J，尖峰幅值應為供電電源電壓有效值的100％、200％和500％。尖峰電壓可由電容器放電產生或由任何能發生等效波形的設備產生。
供電電源線路應用適當的抑制濾波器保護，它至少包括一個能承載電流的500  的軛流線圈。
對每種幅值，應施加與主電源電壓峰值同相的兩個脈沖，或者施加對主電源而言隨機相位的至少10個脈沖，應記錄呈現的儀表輸出的任何瞬態或直流輸出的變化。
5.3.2.2干擾電壓影響
也許有必要調節二次裝置使正、負變化都檢測到。圖12為典型的線路。

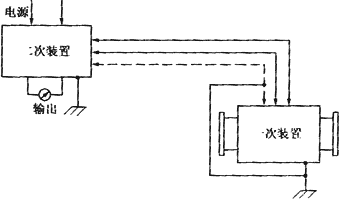

圖12 一般的試驗線路

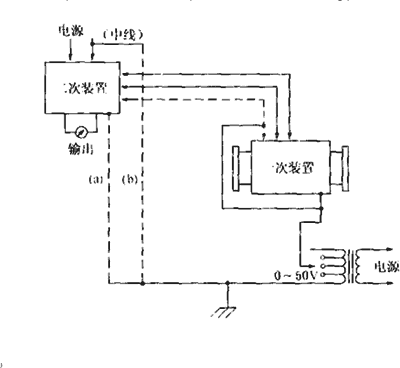

5.3.2.2.1共模——一次裝置與二次裝置接地之間交流電壓的影響（人為地引入共模電壓）（圖13）
一次裝置與二次裝置地之間的電位差將在測量電極上產生共模電壓。
這個電位差常常與電源同頻率。下面的試驗是用來測量與主電源頻率相同的共模電壓對電磁流量計性能的影響。
應在一次裝置與二次裝置的接地端子之間施加一個與電源頻率相同的50V（有效值）交流電壓。應進行兩個系列的試驗：一是干擾電壓與主電源電壓同相；一是干擾電壓與主電源電壓正交。
在這些試驗期間必須保證一次裝置和其內部的液體與大地絕緣。誤差應用輸出量程的百分數表示。
5.3.2.2.2地與主供電電源間交流電壓的影響（高中線電壓）（圖13）
應在中線與一次裝置的接地端子間施加與電源頻率相同的可調節的0～5V（有效值）電位差。該過程同5.3.2.2.1所描述的過程相似。
|
