電磁流量計地與輸出端子之間主電源頻率電壓、一次裝置與二次裝置接地連接交流電流、頻率串聯干擾、雜散電流的影響試驗

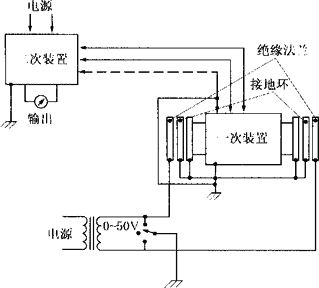

a)主電源頻率共模電壓影響試驗（電壓施加在一次裝置與二次裝置接地之間）
b）中線與一次裝置接地之間主電源頻率電壓影響試驗（如可實現，電壓施加在接地與主電源之間）
5.3.2.2.3地與輸出端子之間交流電壓的影響（圖14）

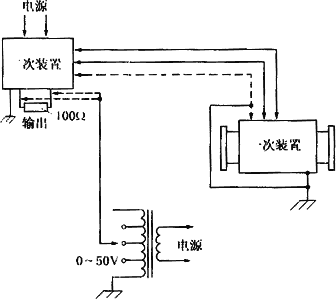

圖14 在地與輸出端子之間主電源頻率電壓影響試驗
應在地與輸出端子之間施加與主電源頻率相同的0～50V（有效值）可調電位差或由制造廠規定的最大電壓。應進行干擾電壓與主電源電壓同相和正交兩個系列的試驗。誤差應以相對于電壓的輸出量程的百分?jǐn)?shù)表示。
注：如果二次裝置不是電隔離的，應征求制造廠意見。
5.3.2.2.4一次裝置與二次裝置之間接地連線上電流的影響（圖15）

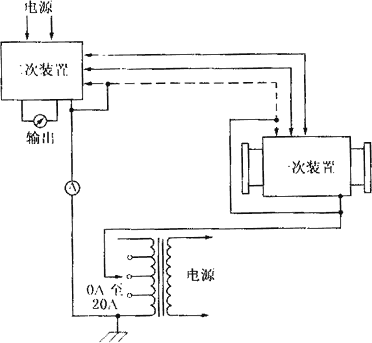

圖15一次裝置與二次裝置之間接地連線上交流電流的影響試驗
在這情況下，試驗過程同5.3.2.2.1所描述的相似，只是用0～20A的可調電流代替干擾電壓。誤差應以相對于安培電流的輸出量程百分?jǐn)?shù)表示。
5.3.2.2.5串模干擾的影響（圖16）
圖16 主電源頻率串模干擾影響試驗
本試驗只適用于直流脈沖電磁流量計或工作頻率不同于主電源頻率的流量計。鑒于流量計在某種程度上抑制與主電源頻率相同的串模干擾，所以可做附加試驗，以測量與主電源頻率相同的串模信號的影響。有幾種方法可以實現這些試驗，其中大部分是利用變壓器在兩電極之間產生與主電源頻率相同的小交流信號。誤差應以相對于毫伏干擾電壓的輸出量程百分?jǐn)?shù)表示。
5.3.2.2.6接地影響
這些試驗僅適用于輸入和輸出信號都對地絕緣的二次裝置。
試驗應是在每個輸入和輸出端子依次接地時，測量范圍下限值及量程的穩態變化。
應記下任何瞬時的變化。
應注意消除任何由于試驗信號源接地引起的影響。
5.3.3環境溫度
如實際可行，對那些一次裝置和二次裝置是一體的流量計，試驗應整體做。對每個溫度點的設置，溫度穩定時間最少為4h。試驗的溫度范圍由流量計系統設想的工作條件來決定。
遠傳的二次裝置應按照GB/T17614.1進行如下試驗：
應在制造廠規定的最高和最低工作溫度上測量輸出信號的變化量。如最高和最低溫度值包含在下列工作溫度范圍內，則應測量下列每一個環境溫度點的輸出信號變化：
＋20℃，＋40℃，＋55℃，0℃，－10℃，－25℃，＋20℃。
應按給出的次序一步步地變化溫度，流量計不能作任何調整。第二個溫度循環同第一個循環一樣，流量計也不能作調整。
每個溫度點允差為±2℃。允許有足夠的時間使流量計的所有部分的溫度都達到穩定。影響應以相對環境溫度變化的輸出量程百分?jǐn)?shù)表示。
注：以上的溫度即是環境空氣溫度。過程流體應是公稱參比溫度。
5.3.4濕度（僅對二次裝置）
此系列試驗基于GB/T2423.3描述的程序。
在環境條件下放置24h后立即測量上、下行程信號每隔約20％量程時的誤差。應表示出在環境條件下最初測得的誤差變化。
5.3.5機械振動
GB/T2423.10描述了常用的程序。然而，應認識到這些試驗是很昂貴的，對于大口徑流量計而言，實現它甚至是不可能的。試驗結束后，校準時的任何變化應作說明。
5.3.6機械沖擊（僅對二次裝置）
本試驗應根據GB2423.5進行。
6 其他影響量影響的評定試驗
如果有來自周圍鐵磁性物質或磁場源影響的可能，應征得制造廠同意做合適的試驗。試驗結果應作說明。
6.2輸出負載阻抗
本試驗應在最大試驗流量下測量負載阻抗從制造廠規定的最小值改變到最大值所引起的輸出變化。輸出的變化應以輸出量程的百分?jǐn)?shù)表示。
6.3長期漂移
電磁流量計的測量管應充滿環境溫度下的水。測量前，建議攪拌水，以保證水的均質。在仔細調整后，應切斷電磁流量計電源24h。然后應接通電源，在預熱適當時間后，用輸出量程的百分?jǐn)?shù)記錄和表示零點讀數的任何變化。在以后的四個星期內，應每周檢查零點，并記錄任何變化。
6.4液體內的雜散電流
電磁流量計內流體中的雜散電流可能對流量計的輸出有影響。利用圖17所示的系統可以在液體內感應出電流。試驗應做兩個系列，即干擾電壓分別與主電源電壓同相及正交。誤差用量程百分?jǐn)?shù)每安培表示。
圖17 液體內雜散電流的影響試驗
6.5射頻干擾
射頻干擾對輸出的影響試驗應由制造廠與用戶之間協商決定。 |
