臺達自動化產品在往復裁板鋸上的應用
廣州品鑫機電科技有限公司

基本介紹：
近年來隨著國家經濟快速發展，居民生活水平逐步提高，房地產行業異常繁榮昌盛，商業寫字間和居民住宅裝飾裝修均具有廣闊的市場發展空間，房屋室內外裝修均需要大量木板或者木材成型產品。在這種背景下，包括地板生產企業、家具生產企業等等相關木材加工企業勢必需要大量木工機械設備，以滿足產品生產加工所需。而且隨著國際貿易日趨成熟完善，木工機械出口量也會有穩步增長，經濟觸底反彈，國內需求日趨旺盛，對木工機械設備生產廠家提供了前所未有的發展機遇。現如今木工機械設備的自動化程度愈來愈高，根據設備不同，會應用到不同種類的工業自動化產品，如：人機界面、PLC、變頻器、伺服系統、編碼器、溫控儀表等各類產品。本文論述的高速裁板鋸是一個很好的臺達自動化產品整合應用案例。

設備介紹

高速裁板鋸是一種通用木工機械設備產品，顧名思義，設備主要功能就是按照用戶設定的剪裁長度，快速實現裁板過程，設備要求往復運動，動作效率高，可以實現高效率加工定長木板。具體來說，待加工的木板快速送入鋸片下面，床身上面，電機拖動鋸片快速退回原點，然后鋸片下降，電機迅速前進實現切板，到達目標長度位置之后，電機停止前進，鋸片上升，電機拖動鋸片快速退回原點，等待下一次木板加工動作指令。設備工藝動作相對簡單，電氣控制系統程序容易實現。

控制系統方案圖

應用規劃及效果

控制系統技術方案配置：詳見下表

序號	組件名稱	型號規格	數量（臺）	備注
1	人機界面	DOP-B07S201	1	65536色
2	PLC主機	DVP14ES00R	1
3	變頻器	VFD022E43A	1	2.2kW
4	編碼器	ES310CG6941	1	1000PPR

    上述表格僅僅羅列出了控制系統主要電氣組件，此外還包括低壓電器（低壓斷路器、交流接觸器、中間繼電器、主令按鈕、指示燈等）、位置傳感器（光電傳感器、行程開關等），此處不予贅述。設備具有手動、自動和調試三種工作方式，手動方式用于按鈕操作設備運行；自動方式用于按照設定的參數自動運行工作循環；調試方式用于調試設備、長度測量等工藝動作。

    下面根據人機界面畫面程序，介紹設備各種工藝動作。

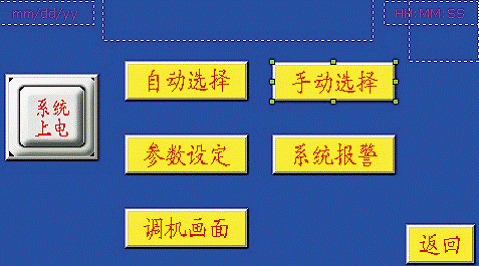

    人機畫面程序主畫面如下：選擇設備工作方式，工藝參數設定，系統報警畫面切換。

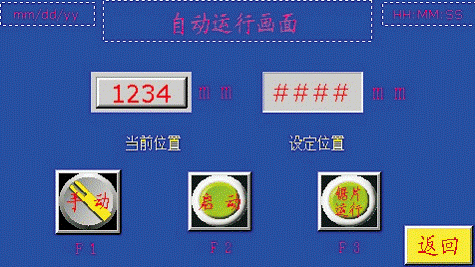

人機畫面程序自動畫面如下：設定剪裁長度，顯示鋸片當前位置等。

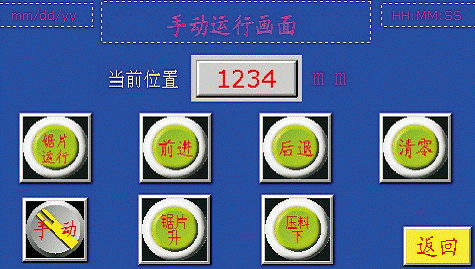

人機畫面程序手動畫面如下：顯示當前鋸片位置，可以動控制壓料氣缸，鋸片運行，鋸片升降氣缸，鋸片前進、后退等等工藝動作。
