煤層氣俗稱“瓦斯”，其主要成分和天然氣一樣，都是甲烷，其燃燒熱值與天然氣相當，可用作化工原料、工業、居民生活或燃料發電，屬清潔能源。一些煤礦因煤層氣抽采不及時或不充分，還時常釀成重大瓦斯爆炸事故。相反，如果在采煤之前先行開采煤層氣，煤層氣不但將變廢為寶，而且煤礦發生瓦斯爆炸的機率也將下降70%-85%。
為此建立一套遠程自動化數字監控系統來保障開采生產的安全是很重要的。
此系統可實現遠程自動化煤層氣井的啟、停，以及相關資料數據的采集、監測，實現了煤層氣生產全過程自動化管控，同時，最大限度地滿足了煤層氣開發和安全生產要求。用戶只需輕輕按動標鼠便可以利用這套遠程自動化系統，就可將將周圍成百口的煤層氣井的運行狀態、最大最小載荷、沖程、沖次、電流、電壓、井口壓力等諸多信息數據采集下來，并進行備份。

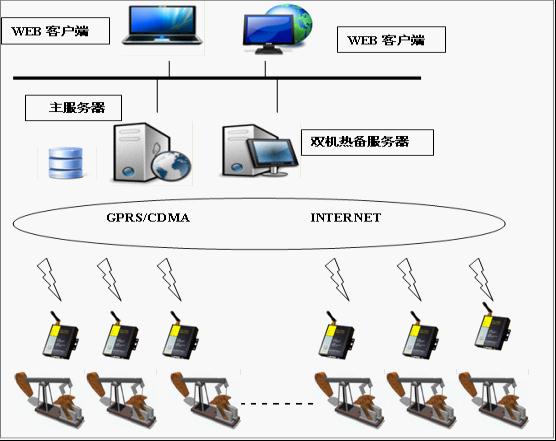

系統架構如下圖：
監控中心服務器安裝紫金橋實時數據庫，采用雙機熱備，充分保證系統的穩定性和安全性，中心數據庫完成井下數據的存儲，處理和分析等；液面、流壓、溫度這些終端節點數據通過GPRS無線網絡傳輸至中心數據庫，在中心可通過監控畫面上的電子地圖點擊進入區塊分布圖界面，查看每口井的實時數據，數據的報警信息，設置各參數的報警上下限趨勢分析，實時歷史日報表和月報表等信息。
系統采用B/S架構，業主通過瀏覽器可隨時隨地查看系統監控信息，并且在授權的情況下可進入WEB界面，實時查看井下監控參數，實時歷史曲線，查看日報月報數據，報警信息等，經授權可進行系統操作修改等。
具體實現功能如下：

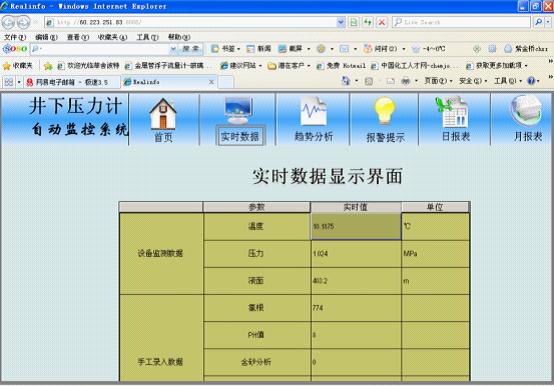

1. 實時數據顯示，提供人工錄入界面
所有的實時數據都能夠在實時數據畫面中瀏覽到，并且數據的更新周期能夠達到秒級，可以很好的反映出現場的實時現場情況。其中的打印功能，能夠實時的打印當前數據表

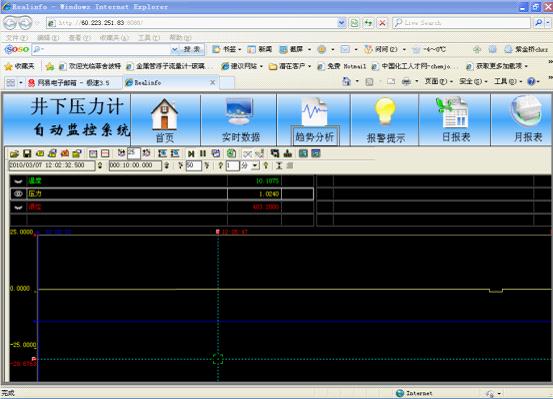

2. 趨勢分析，實時曲線，歷史曲線查詢
當前顯示的是一些重要數據的實時變化曲線，也能夠查詢到歷史中某段時刻的曲線變化，指定查詢的起始時間和時間范圍。每一條曲線都可以放大或縮小。并且提供相應的數據統計，每一個數據都可以根據需要顯示最大值，最小值，平均值等。

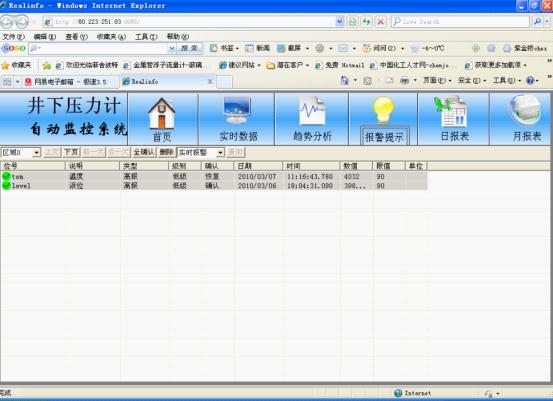

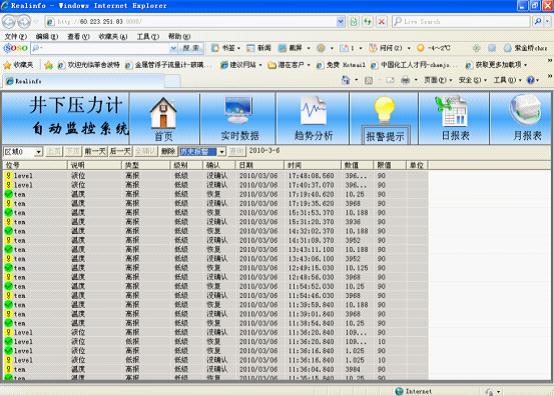

3. 實時報警信息，歷史報警信息查詢等
系統為重要的生產參數提供報警功能，只有一定權限的用戶才可以確認當前報警信息。這樣在不必在現場就可以知道各運行參數是否正常。
重要數據的報警參數可以動態修改，以適應季節、天氣等外在環境對生產的影響。

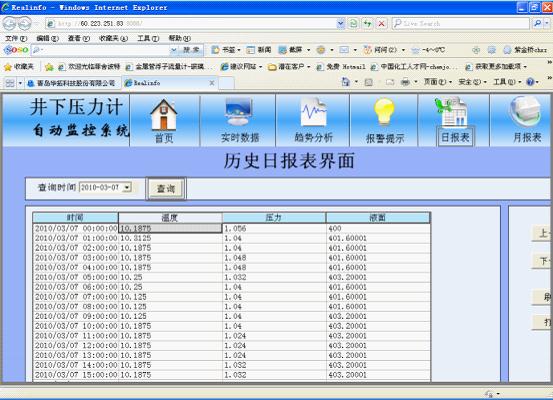

4. 實時歷史日報表，月報表顯示等
自動生成生產日報表、月報表等多種報表形式，提供多種歷史報表查詢方式，每一幅報表都具有打印功能
此系統投入使用以后得到用戶的好評，隨著生產開采規模的擴大，此系統可輕松擴展實現數字化規�；簩託馓锕芸匾惑w化系統。
|
