西門子S7 200系列PLC由于性價比非常高所以在當今工業領域應用的非常廣泛，紫金橋軟件也是國內非常優秀的組態軟件同時在國內也擁有眾多的用戶。所以有必要給大家介紹一下紫金橋軟件和西門子S7 200系列PLC的連接和通訊。
我們選用西門子S7 226和紫金橋6.0來做一個簡單的例子。首先是在PLC上編一段小程序?qū)崿F(xiàn)簡單的觸發動作，然后在紫金橋軟件上建立一個工程與西門子S7 226進行通訊，最后可以在紫金橋監控畫面上采集并控制西門子PLC一個M點和一個DO點。讀者可以以這個小例子為基礎再進一步的編程實現更多的功能。
我們先打開西門子梯形圖軟件V4.0 STEP 7 MicroWIN SP3，新建一個工程“項目1”。如圖1所示
圖1

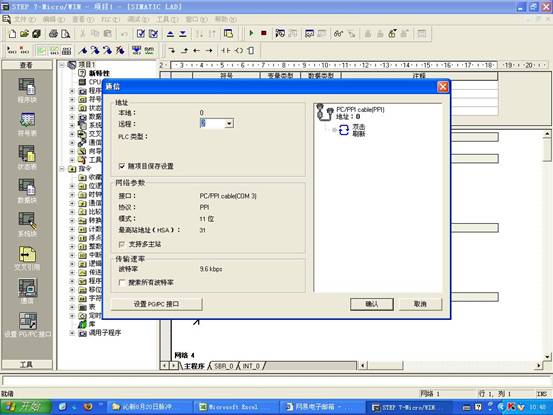

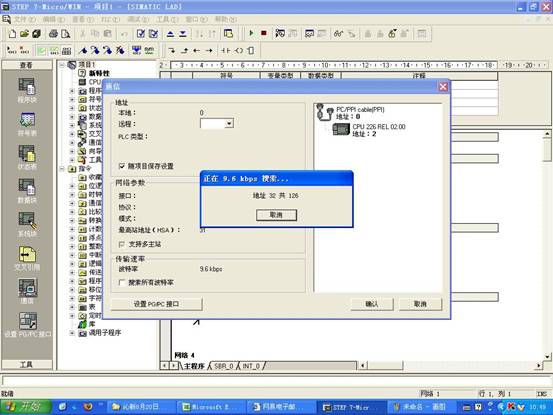

點擊左側導航欄里的“通信”圖標進入通信參數設置界面。雙擊“雙擊刷新”圖標找到CPU 226并確認，本地PLC的地址設為2，網絡參數和傳輸速率按缺省設定，完成通信參數的設定。如圖2所示
圖2

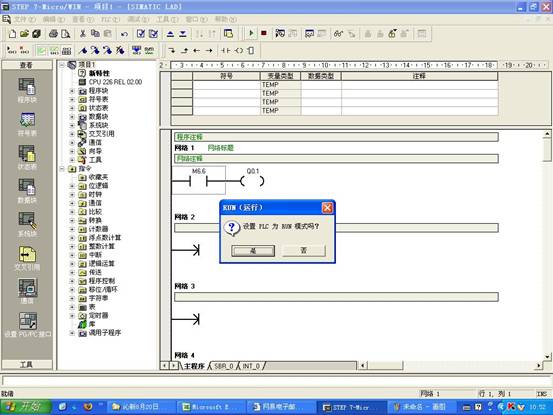

然后在程序塊里編制一個小梯段讓PLC中的一個 M點M6.6去控制一個 DO點Q0.1。最后把程序下載到PLC里，下載完成后把PLC的運行狀態打到RUN狀態。如圖3所示
圖3

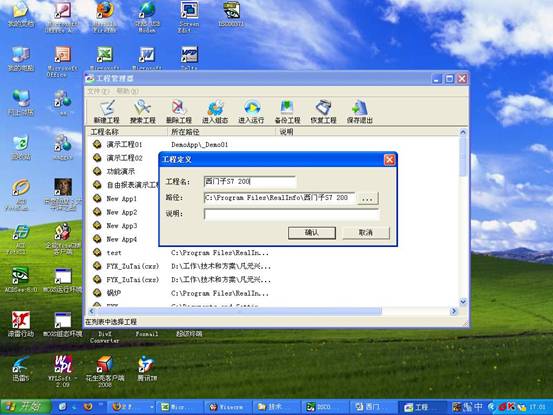

打開紫金橋軟件“工程管理器”建立新工程“西門子S7 200”，與這個實例相關的上位機軟件的組態文件都存在這個目錄中，用戶可選擇保存該目錄的路徑。如圖4所示
圖4

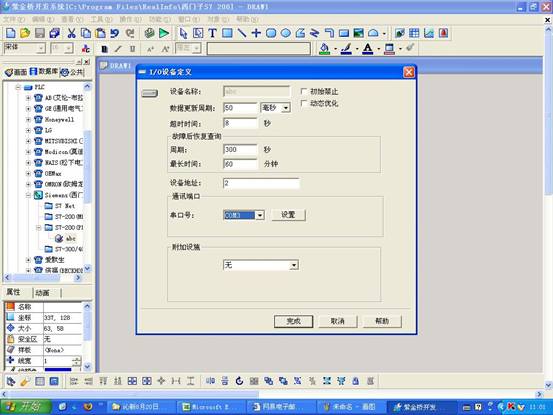

接下來點擊“進入組態”按鈕，進入組態畫面，首先點擊“數據庫”標簽來建立設備，在導航樹里雙擊“S7-200(PPI)”文件夾建立新設備abc，如圖5所示。參數設置為PLC 設備的地址設為2、串口號為3，串口設置按缺省即可。
圖5

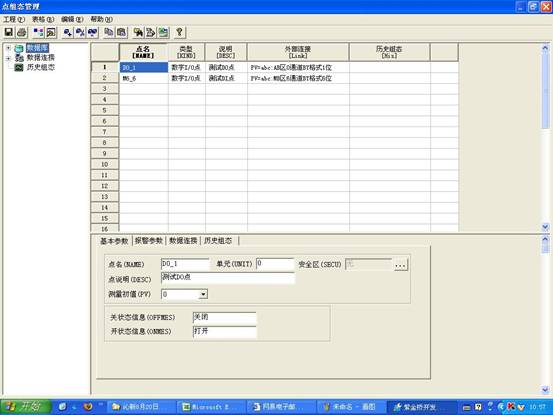

其次雙擊“數據庫”導航樹里的“點組態”圖標進入點組態畫面，建立兩個數字I/O點M6_6和DO_1，M6_6與PLC中點M6.6連接, DO_1與PLC中點QO.1連接。如圖6所示
圖6

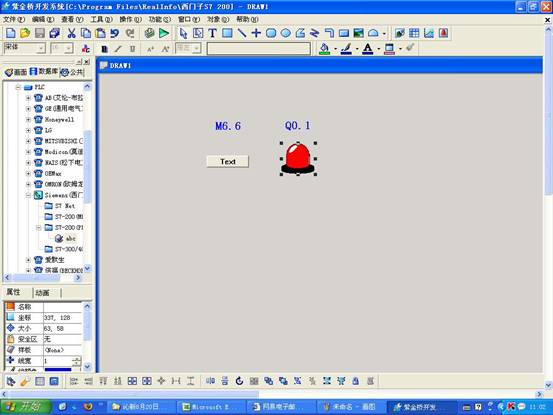

完成數據庫點組態后，進行操作界面組態，在畫面DRAW1上建立一個開關按鈕和一個指示燈。開關按鈕與數據庫中點M6_6連接，指示燈與數據庫中點DO_1連接。如圖7所示
圖7
所有組態完成后點擊“運行”按鈕菜單欄上的一個指向右側的綠色箭頭圖標，如果打開紫金橋軟件的西門子200系列PPI通訊程序可以看到發送和接收的數據不斷滾動，并由“采集成功”字樣，證明通訊成功。如圖8所示
圖8

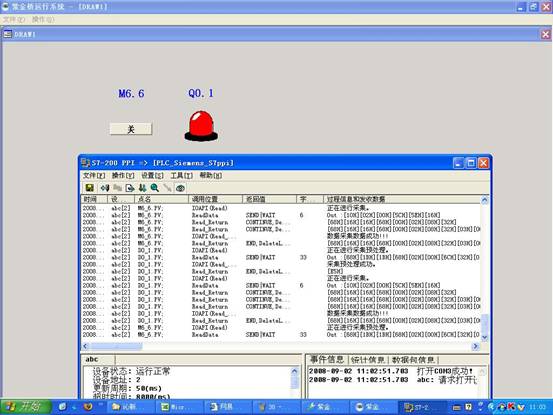

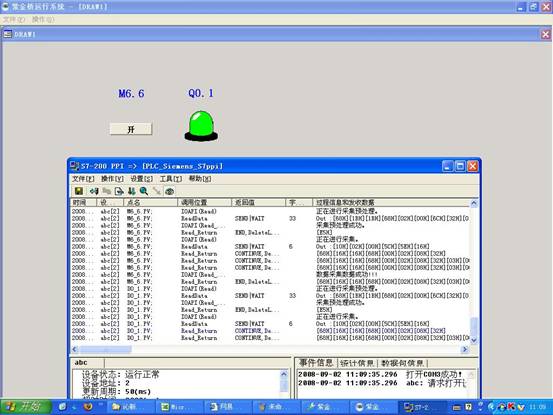

點擊畫面“DRAW1”上的開關按鈕，則指示燈變成綠色。如圖9所示
圖9 很多用戶在和西門子200系列PLC通訊時常常會遇到一些問題，所以現在總結一下本例中需要注意的地方，1、PLC的從機地址必須和組態軟件中的設定地址一致。2、PLC的從通訊參數必須和組態軟件中的設定一致，如波特率為9600，奇偶校驗設定等。3、如果PLC的通訊口被占用情況下也會造成通訊不上，例如某個通訊口被設為了自由口，那么我們只能使用另外一個通訊口。
|
