一、系統概述
本套系統主要是應用在對開門干燥滅菌烘箱，適用于制藥行業的西林瓶、安瓿瓶、鋁蓋、金屬及玻璃器皿件滅菌去熱原和固體物料干燥滅菌。
工作原理:
將裝滿物料的烘盤、瓶子或小車放入箱內，啟動PLC可編程序控制系統，內循環風機工作、加熱、蝶閥同時開啟、干燥箱迅速升溫。在內循環風機作用下，于熱空氣通過耐高溫高效過濾器進入箱體，在微孔調節作用下形成一個均勻分布空氣向箱體內傳遞，干燥空氣吸收瓶子(物料、物品)表面的水分，進入加熱通道蒸發排出、干空氣在風機作用下定向循環流動，水蒸汽排出。隨著水蒸汽逐漸減少、同時間隙性補充新鮮過濾空氣，箱體內呈微正壓狀態，恒溫結束，過程控制完畢。開啟送風或(進水)強制冷卻，自動蝶閥進入關閉狀態，聲光提示開門出瓶。在整個過程中，微型打印機按操作要求打印實時溫度。

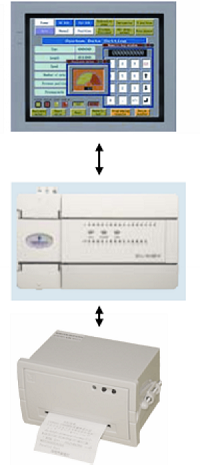

二、系統框圖
整套系統由艾默生EC10－1614BTA,煒煌微型打印機WH 和觸摸屏組成。EC10通過并口與微型打印機連接，控制選通信號，然后把要打印的數據轉換成16進制通過8根數據線輸入到打印機。Plc編程序時，根據打印機時序圖確定選通信號和數據的時序。
打印機接口與引腳定義：
本系列打印機并口與CENTRONICS兼容，支持BUSY/ACK握手協議，接口插座為IDE 26針插座。
并行接口插座引腳序號如下圖所示：
并行接口插座引腳序號
IDE 26針并行接口各引腳信號的定義如下圖表所示：
|
平臺式引腳 |
面板式引腳 |
信 號 |
方向 |
說 明 |
|
1 |
1 |
-STB |
入 |
數據選通觸發脈沖，上升沿時讀入數據 |
|
2 |
3 |
DATA1 |
入 |
這些信號分別代表并行數據的第一至第八位信號，每個信號當其邏輯為“1”時為“高”電平，邏輯為“0”為“低”電平。 |
|
3 |
5 |
DATA2 |
入 |
|
4 |
7 |
DATA3 |
入 |
|
5 |
9 |
DATA4 |
入 |
|
6 |
11 |
DATA5 |
入 |
|
7 |
13 |
DATA6 |
入 |
|
8 |
15 |
DATA7 |
入 |
|
9 |
17 |
DATA8 |
入 |
|
10 |
19 |
-ACK |
出 |
回答脈沖，“低”電平表示數據已被接受而且打印機準備好接收下一數據 |
|
11 |
21 |
BUSY |
出 |
“高”電平表示打印機正“忙”，不能接收數據 |
|
12 |
25 |
SEL |
出 |
打印機內部經電阻上拉“高”電平，表示打印機在線 |
|
13 |
4 |
-ERR |
出 |
打印機內部經電阻上拉“高”電平，表示無故障 |
|
15 |
2,6,8,26 |
|
|
空腳 |
|
14,16,17 |
10-24(偶數)
81224 |
GND |
— |
接地，邏輯“0”電平 |
|
25－18 |
|
|
|
|
注: 1.“入”表示輸入到打印機。 2.“出”表示從打印機輸出。 3.信號的邏輯電平為TTL電平。
并口時序圖如下：
三、 艾默生plc和打印機連接問題
Ø 打印機數據信號是邏輯電平，而且在數據輸出時要求響應速度快。所以用晶體管的輸出的可編程控制器。
Ø 必須按照并口時序要求，編寫程序。否則會出現莫名其妙的問題，例如丟失數據，或打印出亂碼。
Ø 微型打印機對電位要求比較高，會因?yàn)殡娢粏栴}導致丟失數據，或打印出亂碼。在干擾比較大的環境下，必須加一些外圍抗干擾的電路來預防和避免意外情況發生。
|
