    本套系統主要是應用在對開門干燥滅菌烘箱，適用于制藥行業的西林瓶、安瓿瓶、鋁蓋、金屬及玻璃器皿件滅菌去熱原和固體物料干燥滅菌。

工作原理:

    將裝滿物料的烘盤、瓶子或小車放入箱內，啟動PLC可編程序控制系統，內循環風機工作、加熱、蝶閥同時開啟、干燥箱迅速升溫。在內循環風機作用下，于熱空氣通過耐高溫高效過濾器進入箱體，在微孔調節作用下形成一個均勻分布空氣向箱體內傳遞，干燥空氣吸收瓶子(物料、物品)表面的水分，進入加熱通道蒸發排出、干空氣在風機作用下定向循環流動，水蒸汽排出。隨著水蒸汽逐漸減少、同時間隙性補充新鮮過濾空氣，箱體內呈微正壓狀態，恒溫結束，過程控制完畢。開啟送風或(進水)強制冷卻，自動蝶閥進入關閉狀態，聲光提示開門出瓶。在整個過程中，微型打印機按操作要求打印實時溫度。

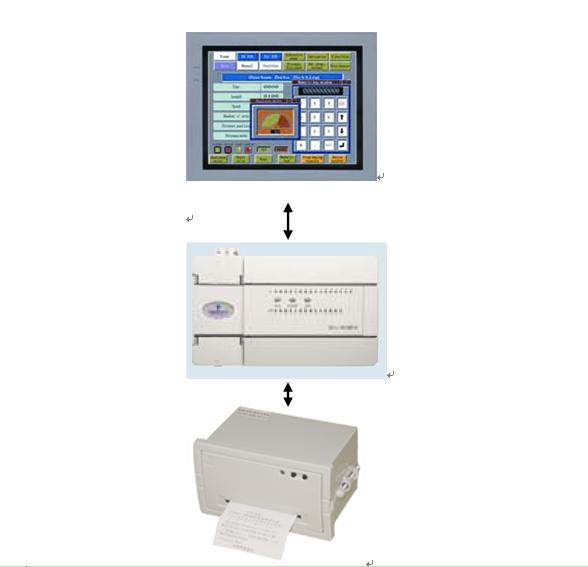

    整套系統由艾默生EC10－1614BTA,煒煌微型打印機WH和觸摸屏組成。EC10通過并口與微型打印機連接，控制選通信號，然后把要打印的數據轉換成16進制通過8根數據線輸入到打印機。Plc編程序時，根據打印機時序圖確定選通信號和數據的時序。

打印機接口與引腳定義：

本系列打印機并口與CENTRONICS兼容，支持BUSY/ACK握手協議，接口插座為IDE 26針插座。

并行接口插座引腳序號如下圖所示：



                      并行接口插座引腳序號



IDE 26針并行接口各引腳信號的定義如下圖表所示：



注: 1.“入”表示輸入到打印機。 2.“出”表示從打印機輸出。 3.信號的邏輯電平為TTL電平。　　　　　　　　　

　

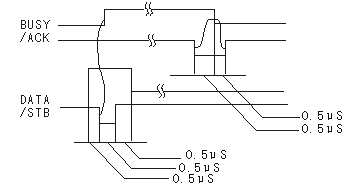

并口時序圖如下：

Ø       打印機數據信號是邏輯電平，而且在數據輸出時要求響應速度快。所以用晶體管的輸出的可編程控制器。

Ø       必須按照并口時序要求，編寫程序。否則會出現莫名其妙的問題，例如丟失數據，或打印出亂碼。

Ø       微型打印機對電位要求比較高，會因為電位問題導致丟失數據，或打印出亂碼。在干擾比較大的環境下，必須加一些外圍抗干擾的電路來預防和避免意外情況發生。
