北京微硬創新科技有限公司的PROFIBUS主站轉MODBUS通訊管理機PROFI-M10中標山東巨能金玉米項目，目前已調試成功，運行穩定。（該通訊管理機能夠?qū)崿F(xiàn)PROFIBUS-DP轉MODBUS將PROFIBUS-DP從站設備接入MODBUS網絡）
山東巨能金玉米有限公司，以生產經營玉米淀粉及變性淀粉、Ｌ－賴氨酸等玉米深加工產品為重點，年產玉米淀粉３０萬噸、Ｌ－賴氨酸３萬噸、變性淀粉３萬噸、有機無機復混肥３萬噸、沖施肥3萬噸、硫酸銨3萬噸、賴氨酸母液8萬噸。
該項目選用霍尼韋爾最新研發的PlantCruise的DCS系統，變頻、軟起選用ABB品牌，電機保護選用納宇。霍尼韋爾的DCS系統采用的是MODBUS總線通訊，由于從站數量較多，（280個電機保護、60臺變頻、75個軟起動）如果都采用MODBUS通訊，這樣通訊效率會非常低，400多個從站輪詢一周預計要到30S以上了。因此方案采用PROFIBUS總線通訊，現場變頻、軟起、儀表都選用帶PROFIBUS-DP接口。但是霍尼韋爾的DCS系統目前不支持PROFIBUS主站功能，因此設計師應用北京微硬創新科技有限公司的PROFIBUS主站通訊管理機PROFI-M10順利將PROFIBUS-DP從站設備接入DCS的MODBUS總線。
下面來看一下系統簡圖。下圖簡單清晰的描述出了整個系統的通訊聯接。每個PROFIBUS主站通訊管理機下掛有多個PROFIBUS-DP從站設備，包括變頻器、軟起、和馬達保護器。
經過設計師的仔細研究，需要PROFIBUS主站通訊管理機PROFI-M10共計16臺，平均每臺接25個PROFIBUS-DP從站，經過計算每個PROFIBUS主站通訊管理機輪詢25個PROFIBUS-DP從站的周期約為30ms。PROFIUS主站通訊管理機PROFI-M10在霍尼韋爾的系統下作為16個MODBUS從站，由DCS進行輪詢數據交換。下面來分析一下DCS輪詢16臺PROFIUS主站通訊管理機PROFI-M10的周期需要多長時間。數據量最大的部分是電機保護器，每個電機保護器有30個字的數據需要傳送，現場每個PROFI-M10接28個電機保護，總共840個字，也就是說每個PROFI-M10與DCS交換的數據量是840個字，按照每條MODBUS報文傳110個字來算，每個PROFI-M10需要與DCS交換8次報文，每次時間為80ms，這樣算下來是640ms。10套PROFI-M10共計6.4s。剩下的6臺數據量很小，每臺PROFI-M10與DCS交換一條報文就足夠，輪詢剩下6臺PROFI-M10需要480ms。這樣DCS輪詢16臺PROFI-M10時間為7s以內。如果每臺馬達保護器的數據量精簡為10個字，整個的輪詢時間能夠控制在2s以內。
經過上述分析，用DCS直接輪詢415個MODBUS從站的時間為30s以上，這個30s還是在MODBUS從站全部通訊正常的情況下才能達到的理想狀態，如此多的從站數量，通訊的質量會大打折扣，一旦有任何一個MODBUS站點故障，那么整個輪詢時間會增加，一旦出現多臺MODBUS從站故障，這個得輪詢時間會到幾分鐘甚至更長。而用PROFIBUS通訊的方案輪詢415個從站的時間只需要7s，精簡數據量后甚至可以到2s以內，即使某些DP從站故障，也不會影響整個的通訊質量和速度。
接下來展示一下現場圖片給讀者。

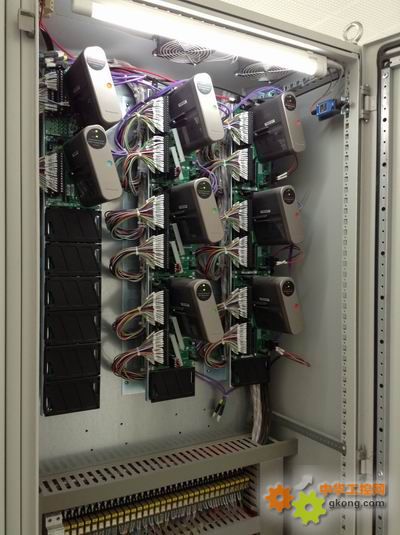

一、霍尼韋爾最新研發的PlantCruise的DCS 8 I/O系統

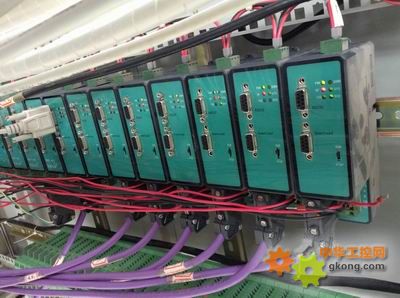

二、北京微硬創新科技有限公司的PROFIBUS主站通訊管理機PROFI-M10（能夠?qū)崿F(xiàn)PROFISBUS-DP轉MODBUS）

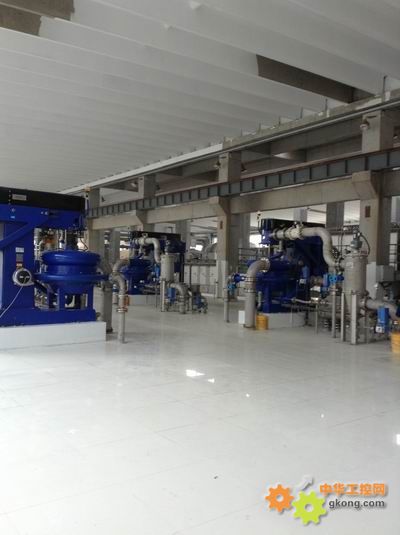

三、現場篩料粉碎工藝車間，有大量的電機和馬達保護器安裝在本車間
