某日，客戶打進電話來：“麻煩工程師，給一個編程的思路。我用的S7-200PLC，我想實時采集數據，如何才能實現永遠記錄最新的幾條數據。”
答曰：“運用表指令，就能夠?qū)崿F(xiàn)。”
那么表指令怎么實現，下面我們來細說一下。
首先，需要將實時采集的數據，建立一個指定長度的表格（ATT填表指令）。實時記錄最新數據，那么就要求這個表格具有先進先出的功能（FIFO）。

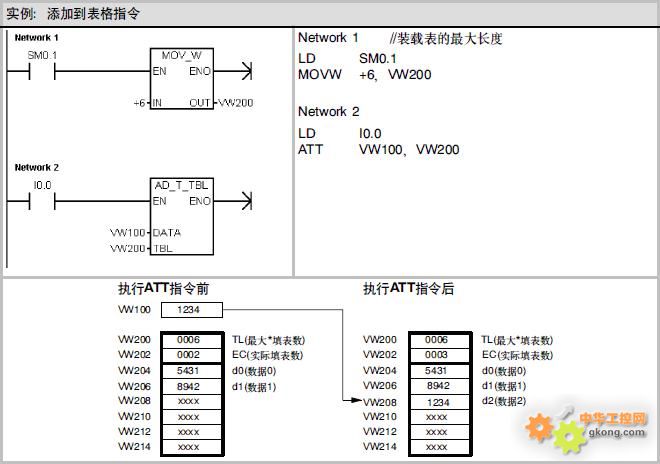

1.ATT填表指令：向表格（TBL）中加入字值（DATA）。表格中的第一個數值是表格的最大長度（TL）。第二個數值是表格的實際條目數。每次向表格中增加新數據后，條目計數加1。新數據被增加至表格中的最后一個條目之后，即無法再向表格中添加數據，報溢出。表格最多可包含100個條目，不包括指定最大條目數和實際條目數的參數。

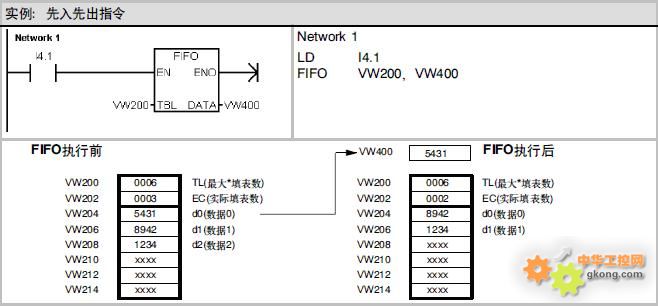

2. FIFO先進先出指令：從表(TBL)中移走第一個數據，并將此數輸出到DATA。剩余數據依次上移一個位置。每執行一條本指令，表中的
。

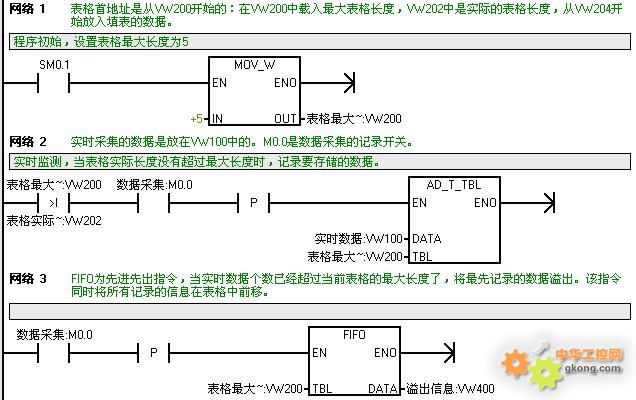

3.將這兩個指令結合起來，先通過數據建表，當表格滿了之后，再移出老的數據，填入最新數據。如下圖所示：
注意：所有的表格讀取和表格寫入指令必須用邊緣觸發器指令激活。
好啦，如果您需要實現實時記錄最新數據，請參考吧。
================================================
================================================
