稱重傳感器的接線方法

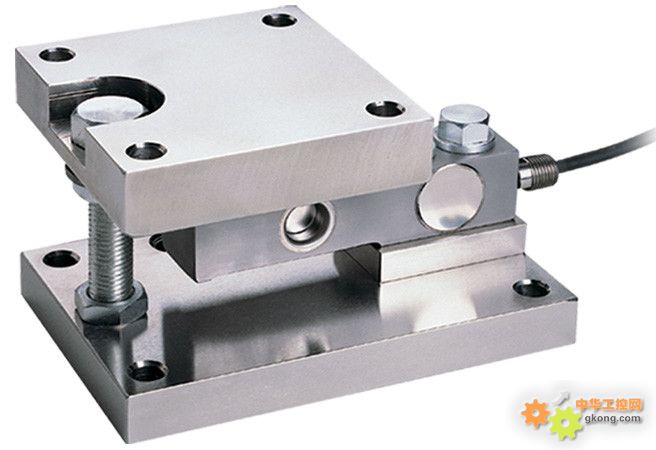

稱重傳感器的接線方法 稱重傳感器的出線方式有4線和6線兩種，模塊或稱重變送器的接線也有4線和6線兩種，要接4線還是6線首先要看你的硬件要求是怎樣的，原則是：傳感器能接6線的不接4線，必須接4線的就要進行短接。
一般的稱重傳感器都是六線制的，當接成四線制時，電源線(EXC-,EXC+)與反饋線(SEN-,SEN+)就分別短接了。SEN+和SEN-是補償線路電阻用的。SEN+和EXC+是通路的，SEN-和EXC-是通路的。 EXC+和EXC-是給稱重傳感器供電的，但是由于稱重模塊和傳感器之間的線路損耗，實際上傳感器接收到的電壓會小于供電電壓。每個稱重傳感器都有一個 mV/V的特性，它輸出的mV信號與接收到的電壓密切相關，SENS+和SENS-實際上是稱重傳感器內的一個高阻抗回路，可以將稱重模塊實際接收到的電壓反饋給稱重模塊。假設EXC+和EXC-為10V,線路損耗，傳感器2mV/V，實際上傳感器輸出最大信號為()*2=19mV，而不是20mV。此時稱重傳感器內部就會把19mV作為最大量程，前提是傳感器必須通過反饋回路把實際電壓反饋給稱重模塊。在稱重傳感器上將EXC+與 SENS+短接，EXC-與SENS-短接，僅限于傳感器與稱重模塊距離較近，電壓損耗非常小的場合，否則測量存在誤差。
