在實際的應用中，有一些現場值無法從設備中直接取得，需要通過手工錄入的方式將數據上傳，在上傳的過程中需要有一種反饋機制來確認操作是否成功。原理如圖1
圖1
具體過程如下：在人工錄入機上建立2個數字I/O點。當操作工錄入完數據選擇提交后，前置機點Data.pv會接收到隨時間變化點Send.pv 的數值，然后Data.pv又將數值傳給Recv.pv，最后人工錄入機判斷Send.pv和Recv.pv的數值是否相等，如果相等說明回路暢通，人工錄入的數據能夠傳遞到前置機上，否則人工錄入的數據不能傳遞到前置機上。
一。建立數字I/O點

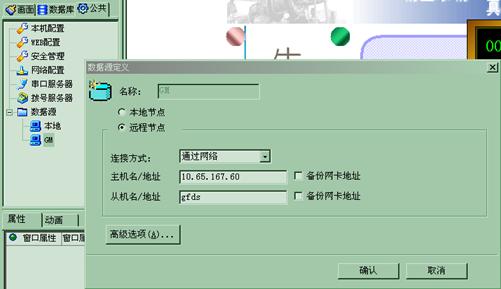

在人工錄入機上定義遠程數據源：如圖2
圖2
（1） 在公共-〉數據源下增加遠程數據源，在“數據源定義”對話框內選擇“遠程節點”并填寫遠程計算機的ＩＰ地址，這里的ＩＰ地址為前置機地址。
（2）在人工錄入機上建立數字I/O點：Z_Send.pv和Z_Recv.pv，指定Z_Recv.pv的外部連接為上面定義的遠程數據源。
（3）在前置機上定義遠程數據源：一般已經定義。
（4）在前置機上定義數字Ｉ／O點：Z_Data.pv，指定該點的外部連接為人工錄入機的遠程數據源。
二。增加提交腳本
雙擊人工錄入工程中的“提交”按鈕，可以看見一文本框，在該文本框的最后增加以下內容：
//////////////////////////////
1Z_SEND.PV = $SYSTEM.LONGTIME;
2delay(1000);
3if Z_RECV.PV == Z_SEND.PV then
4msgbox("提交成功！");
5Display("儲一光明錄入目錄");
6else
7msgbox("提交失敗，請重新提交！");
8endif;
注釋:第一行表示將當前時間距離1970年1月1日的時間賦值給Z_SEND.PV；第二行延時1秒，給數據傳輸預留時間；第三行判斷傳出的值和接收的值是否相同；第四行，數值相同提示成功；第五行，返回到登陸界面；第六行如果數值不同；第七行，彈出失敗提示。
|
