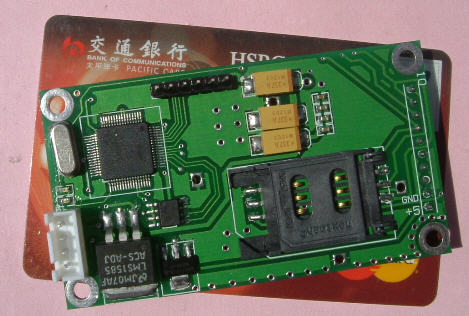

、TT62嵌入式GPRS-DTU模塊產品概述
TT6X GPRS DTU（簡稱DTU），是一款使用GPRS進行無線數據傳輸的設備。支持PPP、TCP、UDP、DNS等眾多復雜網絡協議和SOCKET插口標準，為用戶提供全透明數據傳輸和用戶自定義協議傳輸兩種模式。
同時支持點對點、點對多點、設備間、設備與中心間等各種不同的通訊模式。
用戶不用關心復雜的網絡通信協議、通過串行口，就可以進行無線數據收發，讓你的設備隨時隨地接入Internet。
本DTU產品支持TCP和UDP兩種報文格式，用戶可以自由選擇。產品已廣泛應用于電力監控、數據采集/傳輸、水污染監控、森林防火、氣象數據采集、遠程抄表、ATM機、彩票投注機、油田等領域。無需任何布線就可以解決野外數據傳輸的難題。只要有GPRS網絡的地方、TT6X DTU就可以為你提供無線數據傳輸服務。
二、TT62 DTU特性：
★、TT62 GPRS DTU是業內體積最小、厚度最薄、功能超強的GPRS收發模塊,特別適合嵌入式系統集成。 。
★、TT62根據設置好的工作參數，無需其它任何設備，上電自動撥號上網，自動連接服務器。
★、支持全透明收發模式和協議通訊兩種工作模式，在協議通訊模式下，發送數據包頭用戶可以自行定義，使上位機和DTU的通訊更加靈活。
★、支持多監控中心，主中心和備份中心可以隨意切換，每個數據中心都可以配置成固定IP或域名解析方式工作。
★、支持圖形界面、AT命令行、遠程等多種方式對DTU進行參數配置和控制。
★、采用推拉式SIM卡座，可靠連接。
★、高度集成的GPRS、TCP/IP技術 ，內置工業級GPRS引擎和嵌入式CPU完成復雜的網絡協議，支持PPP、TCP、UDP、DNS等協議，為用戶數據提供透明的傳輸通道。
★、性能穩定，保證野外惡劣環境條件下長期可靠工作，內置看門狗，決不死機。
★、用戶可設置心跳間隔、保持設備長期在線
★、由于信號不好、中心關閉等引起的斷線，DTU保證在條件恢復后自動重連
★、支持中心為固定IP方式
★、支持中心為動態IP+域名解析方式，該功能使用戶無需申請固定IP業務
★、支持點對點、點對多點聯網方式
★、同時支持TTL、232等多種通訊接口，波特率可選擇，從600BPS到115200BPS。
★、通過片內bootloader裝載程序實現串口編程(ISP)，方便升級。隨時享用新功能。
★、TT6X內有FLASH存貯器，一次設置，永久有效,掉電不丟失。
★、支持軟關機、軟復位、休眠等功能，節省功耗和數據流量
★、抗干擾設計，適合強電磁干擾的場合
★、支持APN數據專網業務
三、TT62 DTU構成及工作原理
TT6X是一個由GPRS引擎加上MCU微處理器組成的一個控制系統。GPRS引擎主要是用來建立無線GPRS信道，并接收和發出數據。MCU微處理器系統用來控制GPRS引擎，內嵌各種網絡通訊協議，將各種復雜編碼的協議解析出來，實現數據的透明收發，使用戶不用關心復雜的底層通訊協議，使用戶徹底解放出來，將更多的精力投入到自己的方案設計上。
四、TT62 GPRS DTU性能指標
1、電源供電： 供電電壓4.5-5.5V，典型電壓5V
2、電源功耗： 數據收發時工作電流120MA-320MA,
典型200MA
空閑時50MA
休眠時40MA
關機時20ＭＡ
3、溫度范圍： 工作環境溫度：-25℃ - +70℃
儲藏溫度：-45℃ - +85℃
4、濕度范圍： 0 - 95％ 非冷凝
5、串行接口： 同時具備RS232、TTL電平，默認波特率9600BPS，速率可調300-115200BPS
6、SIM卡接口：標準３Ｖ手機卡，推拉式SIM卡槽
7、天線接口： 50歐SMA天線連接頭
8、體積： 長75mm * 寬42mm * 厚8mm
9、封裝： 嵌入式模塊
五、產品清單
標準配置：
１、ＴＴ62模塊１個
２、ＧＳＭ棒狀天線一條
3、資料、使用說明光盤一張
選配：
１、３米吸盤天線
２、５Ｖ／１０００ＭＡ電源
|
