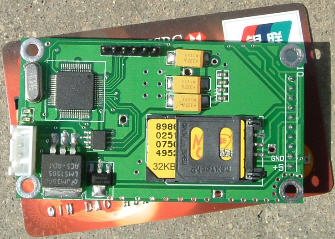

 TT52嵌入式短信DTU模塊用戶手冊
TT52 模塊PCB封裝(PROTEL格式)
一、TT52短信DTU特點
★、無需用戶掌握GSM和SMS方面的知識,無需復雜編程，無需編碼轉換，通過串口透明收發中英文手機短信。 短時間內開發出穩定、可靠的基于GSM手機短信通訊的設備。特別適合單片機、嵌入式MCU、PC機收發手機短信。 當用PC機開發短信應用系統時，無需短信開發經驗、無需短信二次開發庫，即可應用該短信設備短時間內開發出普通手機短信應用軟件。
★、TT52內嵌UNICODE碼字庫，支持PDU、7BIT、8BIT中英文短信的收發。 中英文短信的收發“所見即所得“，無需復雜的編解碼，TT52幫您徹底解決。
★、TT52采用GSM工業手機模塊作為短信引擎，穩定可靠，廣泛應用于工業自動化控制領域。內置看門狗，決不死機，保證野外惡劣環境條件下長期穩定可靠工作。
★、TT52DTU是業內體積最小、厚度最薄、功能超強的嵌入式短信收發模塊。
★、TT52支持連通和移動的GSM手機卡，即插即用，無需特殊操作。 用戶可只需一部手機，無論你身在何處，TT52隨時為你服務。
★、短信發送的目標地址可以是移動、 連通GSM手機卡、小靈童卡、網絡地址等。
★、支持點對點，點對多點的網絡結構，支持單發和群發，組網方便快捷。
★、提供TTL、232串行通訊接口，波特率可選擇。
★、TT52內有FLASH存貯器，一次設置，永久有效，掉電不丟失。
★、支持振嶺觸發發送短信，節省信息費
★、支持軟關機、軟復位功能，可發指令使之?dāng)嚯娀蛑匦聠?dòng)復位。
二、TT52短信DTU性能指標
1、電源供電： 供電電壓4.5-5.5V，典型電壓5V
2、電源功耗： 數據收發時工作電流120MA-320MA,
典型200MA
空閑時50MA
休眠時40MA
關機時20ＭＡ
3、溫度范圍： 工作環境溫度：-25℃ - +70℃
儲藏溫度：-45℃ - +85℃
4、濕度范圍： 0 - 95％ 非冷凝
5、串行接口： 同時具備RS232、TTL電平，默認波特率9600BPS，速率可調300-115200BPS
6、SIM卡接口：標準３Ｖ手機卡，推拉式SIM卡槽
7、天線接口： 50歐SMA天線連接頭
8、體積： 長75mm * 寬42mm * 厚8mm
9、封裝： 嵌入式模塊
三、產品清單
標準配置：
１、ＴＴ52模塊１個
２、ＧＳＭ棒狀天線一條
3、資料、使用說明光盤一張
選配：
１、３米吸盤天線
２、５Ｖ／１０００ＭＡ電源
|
