一、產品概述：
RUN-VAD1000-16V 系列數字光端機采用國際最先進的全數字視頻無壓縮傳輸技術，高質量的視頻傳輸效果。可以在一根光纖上傳輸 16 路單向視頻加 1~8 路雙向數據加 1~8 路雙向音頻加 1 路快速以太網。能支持任何高分辯率的靜態和動態圖像的高質量傳輸， RUN-VAD1000-16V 系列是高可靠性、高性價比、高傳輸質量的長距離視頻傳輸系統。
二、產品特性
● 全數字視頻無壓縮傳輸技術，可達到很好的視頻傳輸品質
● 支持視頻無損再生中繼
● 支持任何高分辨率的視頻信號
● 無模擬光端機的交調干擾
● 兼容 PAL 、 NTSC 、 SECAM 制式
● SMT 表面貼裝技術
● 廣播級傳輸品質
● 10Bit 數字視頻編碼
● 先進的自動增益控制功能 (AGC)
● 最所有數據端口均有防雷設計
● 先進的自適應技術，使用時無需進行電氣光學調節
1 、視頻指標
● 視頻接口 16 個
● 視頻接口型式 BNC
● 視頻輸入 / 輸出阻抗 75 Ω（非平衡）
● 視頻輸入 / 輸出電壓 典型峰值 1.0V ，最大值 1.5V
● 視頻帶寬 8MHz
● 微分增益 <1% （典型值）
● 微分相位 <1 °（典型值）
● 信噪比（加權） >62dB
2 、數據指標
● 數據接口 1~8 路雙向
● 數據接口型式 工業標準接線端子
● 數據接口信號 RS-232 、 RS-485 、 RS-422 、曼碼
● 碼速率 0~256Kbps
● 誤碼率 <10-9
3 、音頻指標
● 音頻接口 1~8 路雙向
● 音頻輸入輸出阻抗 工業標準接線端子
● 音頻輸入輸出電平 0dBm( 典型值 )
● 頻率響應 10Hz~20KHz
● 音頻數碼位寬 24Bit
4 、以太網指標
●網絡接口 1 個屏蔽 RJ-45 接口
●支持協議 IEEE802.3u 10/100Base-TX
●工作方式 全雙工 / 半雙工
●時延 <23Bit
●誤碼率 <10-9
5 、其它指標
● 平均無故障工作時間 (MTBF) >10 萬小時
● 工作溫度 -20~70 ℃
● 儲存溫度 -40~85 ℃
● 工作濕度 5~95% （無冷凝）
● 儲存濕度 0~95% （無冷凝）
● 外形尺寸 482(L) × 265(W) × 185(H)
● 輸入電壓 220V 或 -48V 可選
● 光接口 ST 、 FC 、 SC 可選
三、 16 路視頻光端機部分型號說明
|
|
|
|
產品型號 |
簡單描述 |
|
RUN-VAD1000-16V |
16 路視頻 單模單纖 |
|
RUN-VAD1000-16V-1D |
16 路視頻 + 1 路 485 反向數據 單模單纖 |
|
RUN-VAD1000-16V-1A |
16 路視頻 + 1 路同向音頻 單模單模單纖 |
|
RUN-VAD1000-16V-1A-1D |
16 路視頻 +1 路正向音頻 +1 路 485 反向數據，單模單纖 |
|
RUN-VAD1000-16V-1A-1D-1E |
16 路視頻 + 1 路正向音頻 + 1 路 485 反向數據 +1 路 10/100M 以太網接口，單模單纖 |
|
備注 |
特殊需求請與公司聯系 |

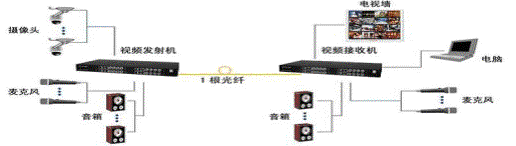

典型應用 ：
* 由于產品不斷革新，參數如有變化恕不另行通知 |
