HMP-I系列圖像采集模塊實現將PAL制式模擬視頻信號實時采集并壓縮成標準JPEG格式的圖象文件。該系列目前有兩個型號：HMP-Ia和HMP-Ib，Ia型接口為UART串口、Ib型接口為SPI串口，兩個型號的其他功能如不特別說明則相同。該模塊具有采集壓縮速度快、圖象質量好、產生的JPEG文件小、接口通信速率高等特點，適合需要嵌入式圖象采集的各種應用，特別是無線或低速率網絡通信下的圖象應用（如：無線監控等）。

本手冊全部修改、發布和所有權歸潤光凱勤科技發展有限公司所有，我公司有權在不做通知的情況下進行變更，請關注我公司網站或聯系我們以獲得最新資料。

Ø         遠程監控

Ø         家庭智能安防

Ø         車載監控

Ø         可視門禁

Ø         可視電話

Ø         醫療影像儀器

Ø         工業控制

Ø         無人職守

Ø         環境監控

Ø         遠程抄表

Ø         應用圖象采集的其他領域

Ø         將輸入的標準PAL制式模擬視頻信號實時采集、壓縮成JPEG圖象文件，JPEG文件格式完全符合JFIF1.02標準

Ø         支持四路模擬視頻信號輸入通道，通道切換時模塊能自動捕捉新的視頻信號

Ø         與主機的通信接口：HMP-Ia型為3.3V的UART異步串口，通信速率從 9.6K—625Kbps共15級，具有硬件流控制功能；HMP-Ib型為3.3V的SPI同步串口，通信速率可高達2Mbps

Ø         支持六種圖象分辨率：160x120、176x144、320x240、352x288、640x480、704x576

Ø         支持16級圖象壓縮比（即質量等級），可調亮度、對比度、色飽和度、色調

Ø         支持同一圖象重復發送或以不同壓縮比壓縮后重復發送

Ø         支持按指定壓縮比和分辨率的連續圖象壓縮發送，并且可設定間隔時間

Ø         視頻信號的采集壓縮速度快，采集壓縮320*240的圖象最快只要0.3秒（不含數據傳輸時間）

注意：不要超出上表所列的環境條件，否則模塊可能無法正常工作甚至受損壞。

1.       電源接口



2.       視頻接口1-4

備注：本模塊要求模擬視頻信號符合以下要求：PAL制式視頻信號、輸入電容<20pF、信號幅值1.0±0.3Vpp、輸入阻抗75±5歐。

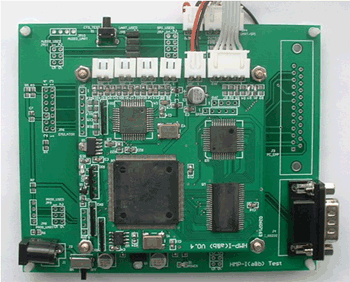

評估板說明：

Ø         外接5V穩壓電源供電，電源開關控制及電源指示燈（左下角）

Ø         提供接計算機的RS232串口（右下角），SPI接口的型號在評估板上被轉換為RS232串口
