V錐流量計是由V錐傳感器和差壓變送器組合而成的一種差壓式流量計，可精確測量寬雷諾數（8103≤Re≤5107）范圍內各種介質的流量。

其測量理論是:由于實際流體都具有粘性，不是理想流體，當其在管道中流動時，在充分發展管內流動的前提下，具有層流和紊流兩種流動狀態。根據連續流動的流體能量守恒原理和伯努利方程：對于以層流狀態流動的流體，其流速分布是以管道中心線為對稱的一個指數曲面，流體通過一定管道的壓力降與流量的平方成正比。

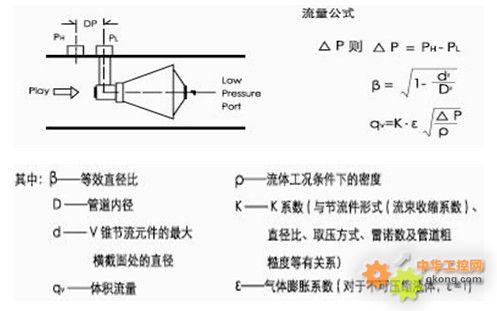

V錐傳感器是咋測量管中安裝與管道中心線同軸的V錐體。該傳感器的測量管和V錐體是經過設計、精密加工的。流體在測量管內流進V錐體時，在V錐體前重新形成流態局部收縮，流速增大，靜壓下降，在V錐體前后產生壓差ΔP。在上游管壁（流體收縮前）處測得高壓（靜壓）PH，在V錐體朝下游端面的中心軸出開取壓口取得低壓PL(靜壓)，如下圖所示

V型錐傳感器主要特點

顯著改善了傳統差壓流量計的使用局限

較高的精確度和重復性

無苛刻的直管段要求

自清洗功能，適用于容易結垢的臟污介質

氣液兩項測量

V錐流量傳感器的主要技術參數

1. 精度等級：±0.5%（差壓流量變送器精度應高于0.2級，含0.2級）

（β：0.45～0.85，當β<0.55，量程比4：1時，精度等級≤0.30）

2. 重復性：0.1%

3. 工作壓力：0～42MPa

4. 工作溫度：-40～850℃

5. 環境溫度：-40～65℃

6. 安裝直管段要求：前0-3D直管段、后0-1D直管段

7. 量程比寬：通常為10：1，選擇合適的參數可達到50：1

8. 壓損小：同樣的β值，壓損是孔板的1/3-1/5

適用介質：V錐流量傳感器廣泛的應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流體的流量測量，幾乎適用于所有氣體、液體介質。
