全智能數字化，單片機校正
具備高可靠、高穩定性，符合EMC電磁干擾標準；
無可調部件，長期保證測量與輸出的準確度；
技術特點
● 全智能數字化，單片機校正
● 具備高可靠、高穩定性，符合EMC電磁干擾標準；
● 無可調部件，長期保證測量與輸出的準確度；
● 環境溫度、測量零點、冷端溫度（內部）自動補償；
● 輸入、輸出、電源、雙路之間電氣隔離；
● 現場可拆卸式接線端子。
主要技術參數
系統傳輸準確度：±0.2%×F·S
溫度線性度：≤0.006%
冷端溫度補償準確度：±1℃
測量熱電阻時允許的引線電阻：≤50Ω
電流輸出允許外接的負載阻抗：
4-20mA:0～550Ω;0-10mA:0～1KΩ；
電壓輸出時的內部阻抗：＜200Ω
輸入/輸出/電源/雙路間絕緣強度：≥1500V.ac
供電電源： 直流：DC24V
輸入功率：1.0～1.8W（與型號有關）
外形尺寸：寬×高×厚：99×114.5×22.5mm
選型說明
1、訂貨時請指定輸入信號類型：
熱電偶：K、E、S、B、J、R、N
其它輸入、輸出類型另行特殊訂制；
2、訂貨時并請注明輸出溫度范圍；
3、單回路輸入最多可以有兩路輸出，雙回路輸入每路只能對應一路輸出。
4、僅單回路輸入產品具備通訊功能，并且在有通訊功能的情況下無第二路輸出。
輸入信號故障時的輸出狀態
● 輸入信號故障包括輸入開路、短路和超量程三種狀態，其狀態由面板“ALM”指示燈指示，詳見“面板指示”中的介紹；
● 當用戶訂貨前不特別指明時以超上限輸出。

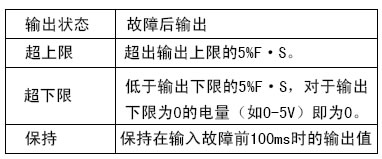

● 輸入信號故障時所對應的輸出電量值：
關于冷端溫度補償?shù)脑O(shè)置
當本產品作為熱電偶變送器使用時，其冷端溫度補償需要與否請?jiān)谟嗀洉r(shí)說明，當用戶不做特別要求時，按有補償出廠。
控制指示
PWR：電源指示燈。
ALM：輸入信號故障報警指示燈；
輸入故障以3次/秒的頻率閃爍；
輸入超量程時該指示燈長亮。
安裝方法
1、35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
2、請盡可能垂直安裝，以利于儀表內部熱量散發。
校準
本產品采用智能數字化設計，可長期保證準確度在規定范圍內，如需校準可用精度和穩定性比較好的信號源進行模擬測試。
使用環境
安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過EMC標準的電磁沖擊，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
說明
本產品采用智能數字化設計，可長期保證準確度在規定范圍內，如需校準可用精度和穩定性比較好的信號源進行模擬測試。
本產品是采用高性能單片機，專用于熱電偶溫度校正，線性化及冷端補償，在線性校正方面優勢比較突出，完全可替代國外同類產品。

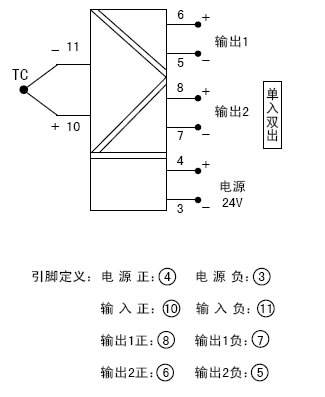

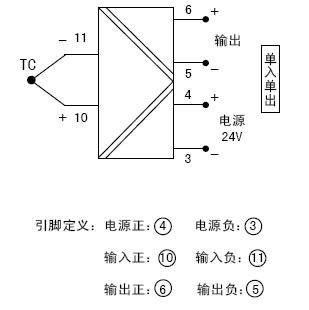

產品連接圖
