TB6560AHQ(峰值電流3.5A)
詳細參數:
低功耗、高集成的兩相混合式步進電機驅動芯片 THB6016H
TB6560AHQ是低功耗、高集成的兩相混合式步進電機驅動芯片，該芯片內置雙全橋MOSFET驅動、溫度保護及過流保護，采用HZIP25-P-1.27封裝（尺寸：36×17mm），每相額定電流2.5A、最大峰值3.5A，最大工作電壓40V，最小4.5V，外圍電路簡單、工作可靠、使用方便。
本公司提供參考驅動電路，產品運行平穩、低振動、低噪音。
一、特性
● 雙全橋MOSFET驅動
● 耐壓40V
● 電流3.5A（峰值）
● 具有１／2細分、１／4細分、１／８細分、１／16細分運行方式可供選擇
● 內置溫度保護及過流保護
● 采用HZIP25-P-1.27封裝
● 外圍電路簡單
二、管腳說明

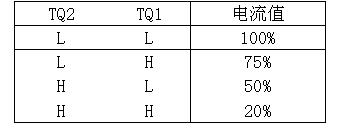

1、TQ2：電機力矩控制端，即可以選擇不同的工作電流，也可以在電機不轉時作半流鎖定功能
2、TQ1：
3、CLK：輸入脈沖
4、ENABLE：使能端
5、RESET：上電復位
6、地線
7、OSC：斬波頻率控制端：C=1000PF，f=44KHz；C=330PF，f=130KHz
8、VH：驅動電壓小于40VDC
9、MB：電機繞組B相
10、地線
11、RB：B相電流檢測端，須大于0.2Ω 0.2Ω/1W=2.5A 0.22Ω/1W＝2.0A 0.3Ω/1W=1.5A 0.35Ω/1W=1.25A 0.47Ω/1W＝1A
12、MB-：電機繞組B相
13、MA：電機繞組A相
14、RA：A相電流檢測端，須大于0.2Ω 0.2Ω/1W=2.5A 0.22Ω/1W＝2.0A 0.3Ω/1W=1.5A 0.35Ω/1W=1.25A 0.47Ω/1W＝1A
15、地線
16、MA-：電機繞組A相
17、空
18、VH：驅動電壓小于40VDC
19、TSD：溫度保護，芯片溫度大于150℃自動斷開所有輸出
20、VCC：5V穩壓電源
21：DIR：正反轉控制
22、M2：細分?jǐn)?shù)選擇端
23、M1：細分?jǐn)?shù)選擇端
24、PFD2：衰減方式控制端
25、PFD1：衰減方式控制端
斬波頻率說明：
電容值：450P
慢衰減：2細分 斬波時間：40us 占空比（高—低）：4—36
快衰減：16細分 斬波時間：40us 占空比（高—低）：20—20
電容值：150P
慢衰減：2細分 斬波時間：15us 占空比（高—低）：1.5—13.5
快衰減：16細分 斬波時間：15us 占空比（高—低）：7.5—7.5

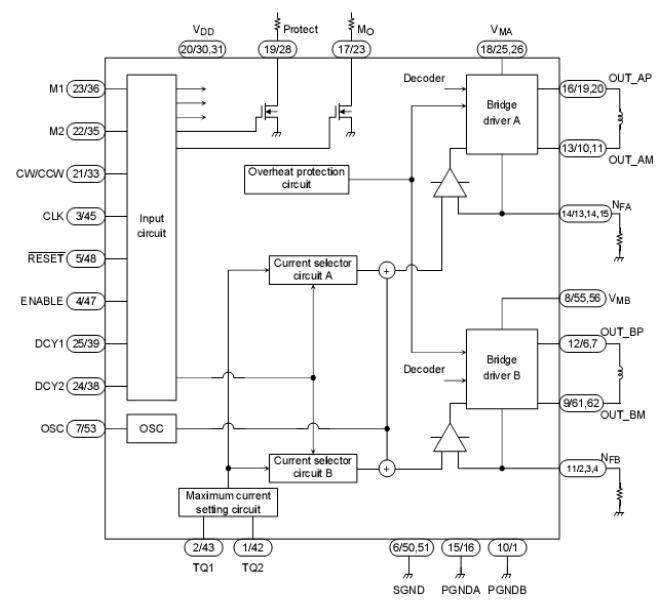

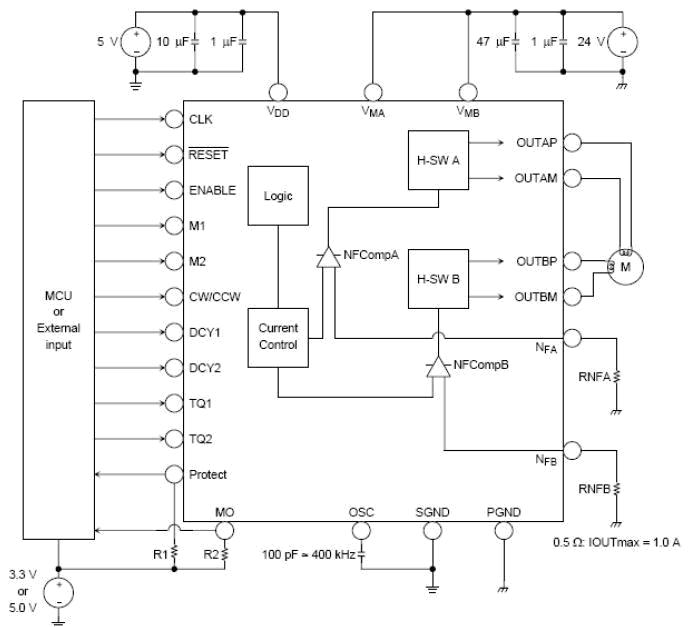

三、THB6016H原理圖

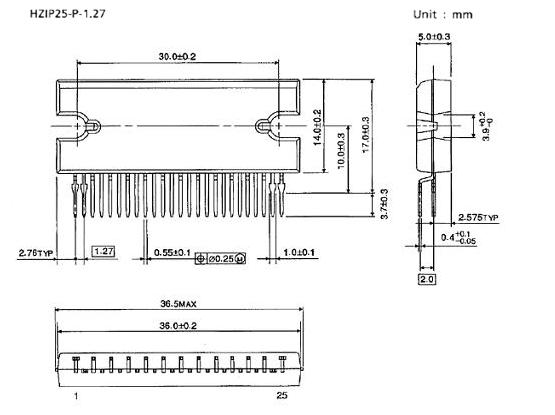

四、封裝圖
