EMI 分析工具
隨著電子設備的頻率越來越高，每個國家對電子產品的電磁輻射標準的執行變得越來越嚴格。為了解決這個問題，許多研發部門采用了在原型樣機上進行調試的方法，但是使用這種方法將會延長產品的上市時間和研發成本的提高。這時，EMIStream 能夠為您解決這個矛盾，它能夠抑制由PCB 產生的不必要的電磁輻射。在設計的布局階段，EMIStream 能夠通過假定的布線，對元器件的布局進行檢查和優化，以校驗EMI 的輻射效果。EMIStream 還可以通過改變電容的布局位置，分析和抑制電源層和地層之間的振蕩。
通過在設計初始階段對引起不必要電磁輻射的限制。EMIStream 能夠使您的產品盡量地減少開發時間和開發成本，以最快的時間上市。
EMI 檢查功能
EMIStream 能夠使用PCB 上的設計數據對引起EMI 的目標進行檢查。對于EMI設計技術的發展已經有很多年了，我們小心地選擇了一些有理論支持的項目，也包括一些最新研究的結果。對于各個檢查項目的閾值可以進行單獨的設置，我們通過理論和實際測量的校驗結果值做為優化值，并將這些值做為默認值。當然，這些閾值也是可以單獨的更改的。
EMIStream 的主要EMI 檢查功能
1）布線長度檢查
2）過孔數量檢查
3）穿越地電層的布線檢查
4）不連續的回流路徑檢查
5）靠近參考層邊緣的布線檢查
6）電磁場輻射檢查（差模輻射和共模輻射*）
7）SG 模式（信號線包地的布線模式）檢查
8）SG 模式下地過孔的距離檢查
9）沿地層周圍的地過孔檢查
10）過濾器檢查
11）退耦電容的檢查
*差模輻射和共模輻射
EMIStream 利用最新的研究結果實現了檢查功能，包括對電路板進行電磁場輻射分析的地層共模輻射。許多以前的EMI 檢查工具只能對線的差模輻射進行分析。HyplerPLAN 對電路板進行電磁輻射分析時增加了共模輻射和差模輻射的計算，以檢查電磁輻射是否超過了規定值。
元件布局分析功能
當布線完成時檢查出一個錯誤時，我們可以通過一些補救措施來改善它，包括重新布局定位元件和重新布線，但是這就相當的麻煩。由于影響EMI 的兩個主要因素是布線的長度和元件的布局位置，EMIStream 可以在實際布線前預測和檢查它。如果一個錯誤多次重復地出現在某個連接器件的網絡上時，基本上可以通過調整元件布局，減小這些器件之間的距離來改善。EMIStream 支持“What－If”分析，它可以指導您改變元件布局和分析必須將器件放置于什么位置。

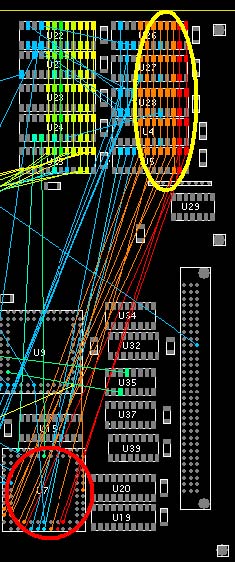

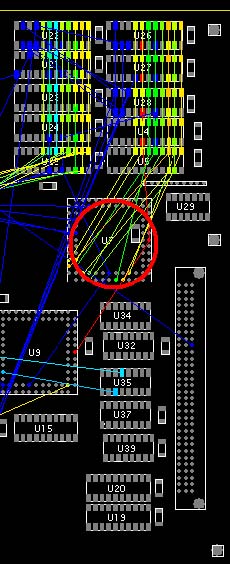

如上左圖所示的紅圈和黃圈內出現了許多網絡標示為紅色的錯誤。將紅圈內的電路移動到如右圖所示的更靠近黃圈的位置時，您可以發現錯誤數量減少了，網絡顏色也變成了綠色。
校正優先顯示

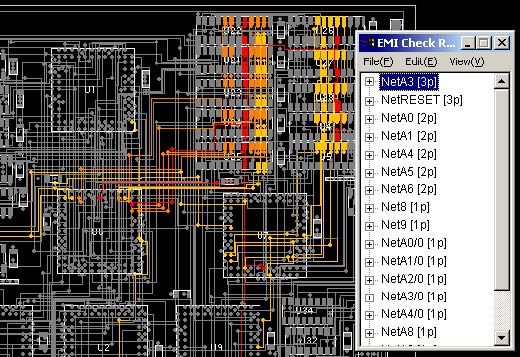

當執行完各種檢查項目之后，EMIStream 將根據檢查出來的錯誤，用顏色的方式順序標記出需要被校正的網絡，并列出被檢查出錯誤的網絡。根據檢查的項目，EMIStream 也可以顯示出錯誤的原因以及給出校正錯誤的建議。
地電層振蕩的分析功能

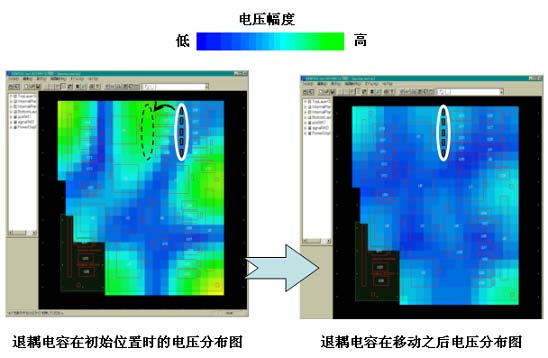

如果電源層與地層之間發生振蕩時，將會增加不必要的電磁輻射。地電層振蕩分析功能會建立一個基于地電參考層形狀和地電層之間電容分布的仿真模型，用來仿真和分析地電層的振蕩。它將PCB 的參考層振蕩顯示為一個階梯等級圖。（電壓幅值較大的區域顯示紅色調，電壓幅值較小的區域顯示為藍色調。）您可以在電壓幅值較大的區域放置退耦電容以抑制地電層的振蕩，或者您也可以通過調整退耦電容的位置、數量和值來進行改變。
對諧波頻率振蕩的重疊顯示
通過對電路的操作頻率和諧波成分振蕩的重疊顯示，EMIStream 讓您直觀地檢查出當電容進行重新定位、增加以及刪除時的振蕩情況。甚至當電容在某個位置時，可以抑制某種頻率較大電壓幅度的振蕩，但是對于不同的諧波頻率，整體數量上的振蕩幅度并沒有被抑制下去，因而導致整體的電磁輻射并沒有減小。這個重疊顯示可以讓您檢查是否所有的振蕩都被抑制了，包括諧波成分的振蕩。因此，對于在實際中，抑制產品中不必要的電磁輻射變得容易。
激勵源的移動
如果電源層的形狀接近于矩形，電路仿真將會產生一個差不多類似的振蕩，而不管干擾源是來自參考層四個角中的哪一個。所以，如果激勵源的位置沒有被指定，EMIStream 將會自動地放置激勵源于參考層的左下角位置進行振蕩分析。如果電壓參考層是一個復雜的形狀或者激勵源被放置于LSI（大規模集成電路）位置，您可以人為地選擇激勵源的位置。
頻率特性曲線

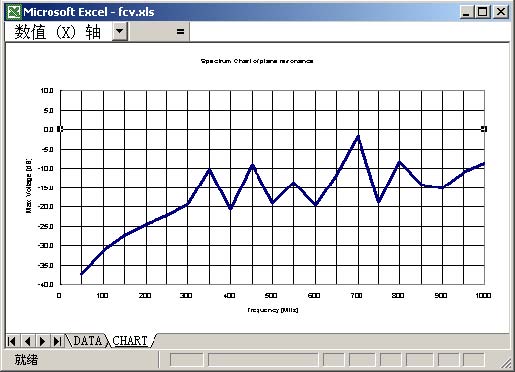

EMIStream 可以顯示一個頻率特性曲線，它的水平軸（X 軸）代表頻率值，垂直軸（Y 軸）代表參考層的最大電壓值。圖形中的峰值點代表發生振蕩的頻率點。如果電路操作頻率中的諧波成分頻率接近于峰值頻率，將會由于振蕩的原因而產生不必要的電磁輻射。這個圖形可以讓您看到振蕩點的尖峰和帶寬的臨界頻率。

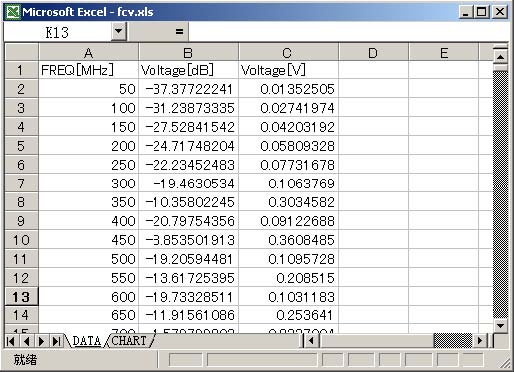

當然，各個頻率點的振蕩電壓峰值也可以通過Execl 表格的形式以數值的方式表達出來，如下圖所示。例子中的頻率值是以50MHz 為步長進行增長的測試結果，當然您也可以根據您的需要隨意設置其初始測試的頻率值和步長的。
支持范圍和接口
支持范圍

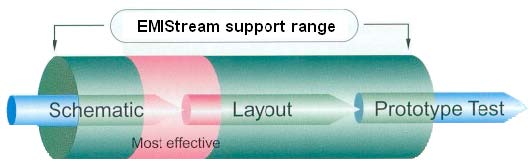

EMIStream 支持從原理圖設計階段、布線設計階段到原型樣機階段。不但可以對布線后進行檢查，而且還可以在元件布局階段對元件的布局進行分析和優化，使您可以減少重復的勞動。
接口
EDIF200（只能導入）
例如：OrCAD Capture，Dx ViewDraw 等等
信號完整性分析工具
LineSim（Mentor Graphics）
BoardSim（Mentor Graphics）
布線CAD
PowerPCB（Mentor Graphics）
Design 文件（Cadance Design Systems）
ODBG 文件（Valor Computerized Systems）
CR5000/Board Designer（Zuken）
